说实话，第一次见热喷涂，我以为就是喷漆。 一个喷枪，呼啦啦喷出一团火，跟表演似的。 结果呢？ 完全不是一回事！ 喷漆那是装饰，热喷涂……它能给零件续命。
去年有个客户，非说热喷涂就是涂层厚了点儿。 我当时就乐了。 涂层厚？ 您当是刷墙呢？ ———不过话说回来，这种误解还真挺普遍。 因为热喷涂看起来太简单了。 火焰一烧，粉末一喷，完了。 但魔鬼全在细节里。
热喷涂到底是怎么一回事？
核心就一句话：把材料加热到熔化或半熔化状态，高速喷向工件表面。 沉积，冷却，形成涂层。 但不是任何材料都能喷。 熔点太高？ 不行。 容易氧化？ 更麻烦。 常用的有金属、合金、陶瓷，甚至塑料——对，塑料也能热喷涂，想不到吧。
工艺呢，分好几种。 最常见的是火焰喷涂，便宜，操作简单。 一根氧乙炔枪就能干。 但涂层结合力一般，孔隙率也高。 电弧喷涂更猛，用两根金属丝打电弧熔化，效率极高。 铝、锌防腐喷涂，多半用它。 ❗等离子喷涂算是高端局了，温度能到一两万度，什么难熔材料都能喷，涂层致密得不像话。 就是设备贵，喷枪噪音大得吓人，操作时得戴耳罩。
还有超音速火焰喷涂（HVOF），最近这些年热得发烫。 速度快到爆炸——粒子撞击工件时都快赶上音速好几倍了。 涂层结合强度超高，孔隙率几乎为零。 航空发动机叶片修复，基本离不开它。
有一次，我给一个模具厂做方案，推荐了HVOF。 对方老板一看报价，脸都绿了。 “这么贵？” 我指指他车间里报废的那堆模具：“这些玩意重新开模多少钱？” 空气突然安静。 💡有时候不是技术贵，是没算清楚账。
问与答：选热喷涂还是堆焊？
问： 我厂里原来一直用堆焊修补轴颈，最近有人推荐热喷涂，到底哪个更靠谱？
答： 这问题我至少被问过一百遍。 堆焊和热喷涂没有绝对好坏。 看工况！ 如果要求修复层厚度超过2毫米，堆焊仍然扛打。 但如果你怕热变形——比如精密转子，堆焊能把轴焊弯了——那热喷涂就是救星。 再说了，喷涂后还能保留原始基材的韧性，堆焊呢？ 稀释率一高，表面性能全变了。 不过喷涂层的结合方式主要是机械嵌合，抗冲击不如冶金结合的堆焊。 所以，受冲击大的件，慎重。 对了，还有一种冷喷涂，那个更牛，不加热到熔化，靠高速粒子塑性变形结合，简直是怕热基材的福音。 但国内能做好的不多。

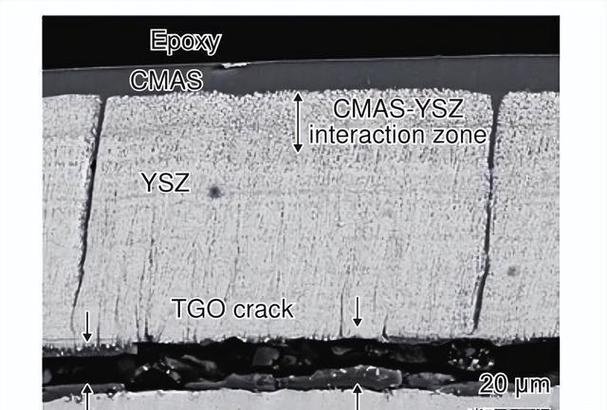

涂层结合力——最容易被忽视的致命短板
不夸张的说，热喷涂失败案例里，百分之八十是因为涂层脱落。 喷得再漂亮，一受力哗啦啦掉下来，那就是垃圾。 结合力靠什么？ 基体预处理！ 喷砂是必须的，用尖锐的氧化铝砂，把表面打成粗糙的麻面。 粗糙度Ra要到多少？ 不同涂层不同，但一般来说，3~6微米起步。 太小了，结合不牢；太大了，涂层容易在尖峰处崩裂。
还有表面清洁。 有油污，等着完蛋。 有锈？ 也不行。 有时候工人偷懒，喷砂后不及时喷涂，结果表面吸潮，再喷上去就是一撕一整片。 我见过最离谱的——喷砂后工件放了一夜，第二天直接喷，涂层整个像蛋壳一样剥离。 当时车间主任脸都黑了。 这就是不懂基本规矩的代价。
另外，预热常被忽略。 有些材料喷涂前得预热到一两百度，去除湿气，减小热应力。 但温度不能高，否则界面氧化，反而坏事。 这个度，全靠经验。 所以说热喷涂是门手艺活，真不是按按开关那么简单。
问与答：涂层厚度是不是越厚越好？
问： 我们做的涂层，客户投诉耐磨性不达标。 我怀疑是厚度不够，直接喷厚点能解决吗？
答： 千万别！ 这个问题太典型了。 涂层厚度有最佳区间，比如硬质合金耐磨涂层，一般0.2~0.5毫米就够了。 厚了反而坏事——内部应力累积，容易开裂、分层。 除非是腐蚀环境，需要牺牲防腐层，那锌铝涂层可以喷到0.5毫米以上。 但耐磨，真的不是厚就灵。 该硬就要硬，但硬度上去了，韧性就下来，厚了更脆。 你得从材料配方和工艺参数上找原因，比如粒子熔化状态、喷距、送粉率。 实在不行，换个材料试试，比如纳米结构的涂层，有时候性能能翻倍。
热喷涂的未来：从修补匠到新材料裁缝
我在这个行业混了快二十年，看着热喷涂从简单的防腐、修复，慢慢演变成表面设计的手段。 什么梯度涂层、智能涂层，听着玄乎，其实已经在燃气轮机、生物植入体上用起来了。 不过，国内很多厂子还停留在“喷上去就行”的阶段，哎！ 可惜了这技术。
说到底，热喷涂的魅力就在于它给了金属一种可替换的皮肤。 你想要耐腐蚀？ 给你一层哈氏合金。 想要减摩？ 氧化铬陶瓷。 想要兼具导电和耐磨？ 也有办法。 关键是，你得真的懂它——懂每个参数的脾气，懂每种材料的灵魂。 机器可以代劳，但决策永远在人。
