干了二十年机械加工，我见过最离谱的事——新来的小伙子把切削液当水加。结果？三天后机床导轨锈成狗啃的。说实话，切削液这玩意，用好了是宝贝，用不好就是往机床上泼硫酸。❗
很多人觉得切削液嘛，随便买桶就行。大错特错。有一次我去一个冲压车间，一进门那股馊臭味差点把我顶个跟头。他们用了劣质乳化液，半年没换，里面长了各种菌。工人手上全是红疹。你说这成本省得值吗？

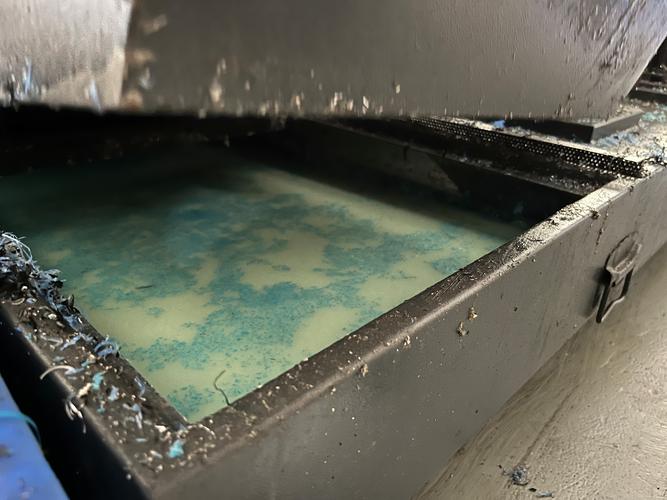

为什么你的切削液总发臭？别怪供应商，先看浓度
切削液发臭，90%是浓度没管好。浓度太低，细菌乐开了花；浓度太高，浪费钱还刺激皮肤。 我以前带徒弟，规定每天用折光仪测三次，像吃饭一样准时。有些人嫌麻烦，拿手指蘸一下觉得“差不多”——差不多就等着换整池吧。💡
问：浓度该是多少？
答：看工艺。一般切削，全合成3-5%，半合成5-8%，乳化液8-12%。但是❗磨削必须更低，因为磨削热高，高了容易烧伤工件。具体看厂家推荐，然后自己微调。有个土办法：新液先按最低浓度试，切不动再加浓，别一上来就猛搞。
不过话说回来，浓度≠全部。水质硬得跟石头似的地方，乳化液三天就破乳。 我有个客户在河北，井水直接兑，结果切削液变成豆腐渣。后来老老实实上纯水机，问题解决。这点很多人都栽跟头。

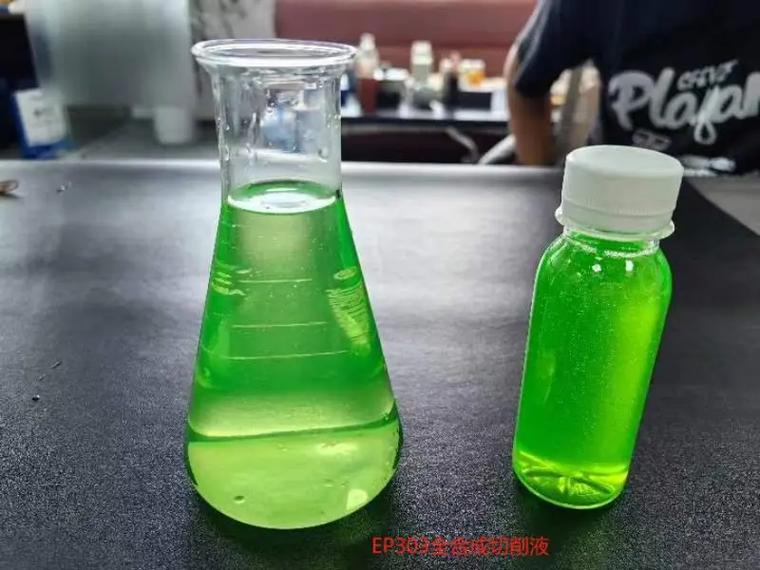

全合成、半合成、乳化液——到底怎么选？别听销售吹
销售嘴里，他们的油能飞天遁地。但我告诉你，没有万能切削液，只有合适的。全合成冷却好但润滑渣，适合磨削；乳化液润滑极佳但爱臭、难维护；半合成介于中间，算折衷选择。 我总结的粗暴法则：铸铁粗加工，直接乳化液，那玩意抗造；铝件精密加工，选专用的半合成，不能含硫，否则发黑；高速切削，全合成兑高点浓度，靠极压添加剂挺住。
再爆个料：很多小厂为了省事儿，全年用同一种切削液。夏天细菌疯了，冬天油水分层。其实该换配方。但谁理你？
机床生锈赖切削液？防锈功能不是免死金牌
我接到过投诉电话，那头吼：“你的切削液让我的新机床锈啦！” 我过去一看，哭笑不得。下班后工件没擦净，切屑堆在导轨上，混合着切削液，形成原电池。锈是必然的。切削液的防锈性是相对的，不是永久保护膜。 用完后关键部位抹点油，费不了几分钟。
问：防锈性怎么测？
答：标准的是铸铁屑法，找个实验室做。自己简单点，拿块磨光的铸铁片，蘸混合液放潮湿处24小时，看锈点。不过说实话，很多工人根本不测。直到床身坑坑洼洼才骂娘。🫠
还有，pH值必须监控！超过9.5伤皮肤伤铝，低于8细菌开心。 我车上常年备着试纸，每周抽检。习惯养成后，切削液用两年不换都没事（靠过滤和补充）。那些一个月就倒掉的，反思一下管理。
泡沫大得像棉花糖？消泡剂不是万能药
泡沫多，有时候是泵吸入空气，有时候是浓度过高，有时是水质软得过分。很多老师傅直接买消泡剂往里倒，结果消泡剂本身也是表面活性剂，加多了更麻烦。得找源头。我遇过最离奇的：切削液槽里长了一层厚厚的霉菌，代谢产物导致泡沫不消。清理干净，泡沫自然没了。
问：消泡剂怎么加？
答：先用少量切削液稀释，再慢慢倒入循环系统，别直接泡进去。或者干脆换低泡型切削液。磨床上必须用无泡或低泡配方，否则压力上不去，磨削烧伤。❗

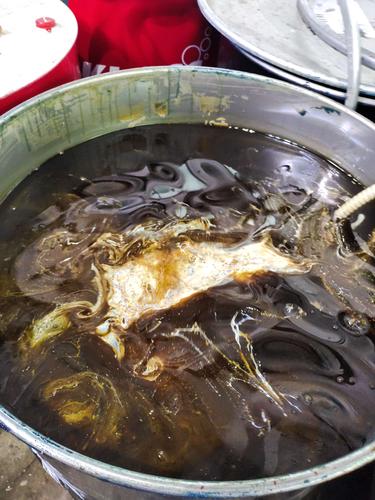

切削液废液处理：别偷偷倒下水道！
环保局查得严。废切削液是危废，处理起来比买新的还贵。有些老板鬼迷心窍，半夜偷排。我只想说，别害人害己。✅ 正规做法：收集后交给有资质的公司。或者，车间上过滤系统，循环利用，减少废液总量。一台离心过滤机也就万把块，长期省下的不只是油钱，还有罚款风险。
问：过滤系统真能无限用？
答：不是无限，但能延长几倍寿命。浮油撇除机、纸带过滤、磁性分离、高压内冷过滤……根据工况搭配。💡 我见过一个厂，用了精细过滤后，切削液三年没换，只是添加新液。成本降低了70%，刀具寿命还长了。神奇吗？不过是物理原理。
最后，我想说：切削液不是配角，是流淌在机床里的“血液”。认真对待它，你的刀具、工件、机床都会感谢你。那些毫不起眼的细节——浓度、pH、杂油、菌落——恰恰决定了你是个“差不多先生”还是真正的匠人。
