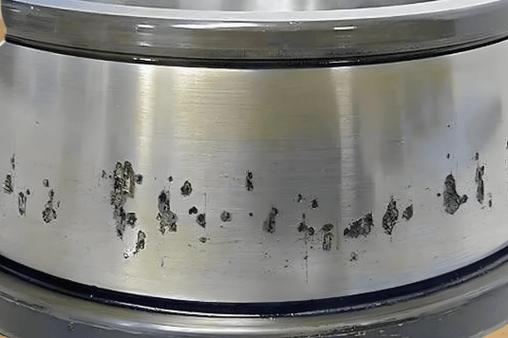

轴承这东西，怎么说呢——看着简单，一用就错。上周去车间，看见新来的工程师对着手册算寿命，算得满头大汗。我凑过去瞄了一眼，参数全对，可直觉告诉我：这轴承装上用不了三个月。果然，昨天拆机，滚道已经剥落得不成样子。
问题出在哪儿？ 他没考虑载荷的峰值。手册上的额定动载荷是平稳工况下的数字，现实中冲床一锤子下去，瞬时冲击能把当量载荷放大三到五倍。算寿命时如果直接套公式，结果能离谱到姥姥家。很多设计人员一辈子陷在这个误区里，还以为是轴承质量不行。
那些写在样本册里的数字，能信几分？
样本上印的额定动载荷Cr，是实验室条件下100万转的寿命基准。听着挺靠谱，对吧？可你实际工况里，温度一高，油膜就薄；安装稍微有点不对中，应力集中直接翻倍。ISO 281标准把修正系数搞得很复杂，什么a1、a2、a3，但最关键的还是污染系数。我见过太多案例，轴承不是因为疲劳失效，而是被硬质颗粒磨坏的——密封没选好，车间灰尘混进润滑脂，相当于用砂纸磨滚道。
说到润滑，得吐槽一下。很多非标设备厂家，润滑脂出厂时随意一抹，轴承装上去再也没管过。等到拆开检修，油脂早硬得像块肥皂。这时候才想起补脂周期计算，早晚了。推荐一个简单粗暴的方法：高温工况下每升高15℃，补脂间隔减半。别死抠公式，现场经验比理论管用。
选型时的三个暗坑，没人明说
第一坑：游隙选择的玄学。C3游隙不是万能药。热膨胀大的轴系，C3确实必须；但精密主轴用C3，会晃得你怀疑人生。一次给纺织机械配套，用了标准游隙的深沟球，结果启动扭矩波动大得离谱，最后换成C2游隙才搞定。可谁又能事先猜到呢？游隙选不对，噪音、振动、温升，连锁反应。
第二坑：保持架的材质。黄铜保持架耐高温，但容易产生铜屑污染；钢保持架强度高，但紧急缺油时容易咬死；树脂保持架轻，高速性能好，温度一超120℃就软化。前天有个供应商推荐了一款尼龙保持架的圆柱滚子轴承，用在减速机上，连续运转后保持架碎成渣，整个齿轮箱报废。选型时不把这些细节掰开揉碎讲透，后期全是雷。
第三坑：预紧与刚度的平衡。机床主轴轴承，预紧越大刚度越高，可发热也越狠。有次调试，一味追求主轴刚性，把角接触球轴承的预紧加到极限，结果温升导致热伸长，反向把轴承卡死了。后来学乖了——先用计算值70%的预紧力试车，再根据温升逐步调整。这才是工程思维。
日常维护中的反常识真相
轴承是不是越多润滑脂越好？错得离谱。高速轴承润滑脂填充量超过30%就是灾难，搅动阻力大增，温度飙升。可低速重载场合又得把润滑脂填满，否则接触面得不到充分润滑。这中间的度，靠听声音、摸温度来把握，比什么智能传感器都直接。
提到安装，热装法似乎简单。用油浴加热轴承，温度计显示120℃够了，可内圈膨胀量差一丝，装到一半卡住，再敲打，就产生压痕。后来我坚持用感应加热器，均匀可控。虽然贵点，但一次装到位避免返工值不值？
问：轴承运行中温度多高才算异常？
答：没有绝对标准，但经验讲，轴承外圈比室温高35℃以内通常安全，超过50℃必须停机检查。不过有些窑车轮子轴承，工作温度天生就90℃，也运行多年没事。关键在观察趋势——如果温度突然爬升，哪怕只升了10℃，也是报警信号。
问：为什么轴承换上去没几天就响，拆开看又没坏？
答：八成是新轴与旧轴承的配合过松，或者轴颈磨损。多数人只换轴承不修轴，表面看起来光洁，圆度其实超差。这时候轴承滚道被迫反复变形，产生“蜂鸣”声。测一下轴颈圆度，往往超出公差两三倍。
要不要迷信进口品牌？
说实话，SKF、NSK的基础件确实稳定，但特殊环境下的解决方案，国产有时更大胆。比如矿山输送辊筒，用普通调心滚子轴承老坏，某国产厂搞了个密封结构一体化单元，寿命翻倍。当然，也有坑——某些小厂的热处理根本不到位，套圈硬度差HRC 3以上，三月必剥落。选型时多查实际装机案例，比看样本可靠得多。
最后扔一句话：轴承寿命是设计、安装、维护的共同结果。 别在选型阶段抠成本，后期维修费会让你哭。写这些，是希望同行少走弯路。毕竟，谁还没被轴承坑过几回呢？
