干了二十多年设备维护，最烦听到的一句话就是——“张工，又漏了。”
说实话，第一次挺得意。能搞定别人搞不定的泄漏，那是本事。但一次又一次被深更半夜叫去现场，看着介质喷得到处都是，满手油污地换密封件……那种烦躁感，啧，恨不得把设计密封的人揪出来问一句：你到底是怎么选的？
工业密封这玩意儿，说简单也简单，说复杂，能让人掉光头发。它就像一支球队的守门员——平时不显眼，一旦失误，全盘皆输。我见过一个化工厂，因为一个泵的机械密封泄漏，导致整个车间停产三天。算算损失？上百万。
不过话说回来，多少企业真把密封当回事呢？采购的时候只看价格，安装的时候凭手感，维护的时候等到漏了再说。结果就是：泄漏→停机→抢修→再泄漏，恶性循环。今天我就敞开了聊，把那些密封选型、安装、故障处理里的血泪经验，全抖出来。
密封类型那么多，你踩过几个坑？
市面上常见的工业密封，无非就是机械密封、填料密封、垫片、O型圈、油封这几大类。但每一类里面的门道，深了去了。就说机械密封，动静环材料配对稍有不当，摩擦副没多久就磨出沟槽，泄漏量直线上升。有一次我验收一台新泵，厂家配的碳化硅对石墨，按理说是标准配置，结果试车不到俩小时，密封面温度蹿到120℃，碳石墨环直接炸裂。拆开一看——冷却水接口堵了半截！这种低级错误，你说气不气人？❗
填料密封呢？很多老设备还在用，便宜，但盘根选不对，轴都能给你磨出槽来。特别是那种带颗粒的介质，盘根里稍微进点杂质，就跟砂纸似的，轴表面精度全毁。我见过有人为了省事，用通用型石墨盘根打天下，结果两个月换一根轴，算下来比用好密封还贵。💡
垫片密封更是一言难尽。高压法兰用的金属缠绕垫，预紧力要是没算对，一上压就张嘴。非金属垫片呢？温度一超就软化，螺栓扭矩得重新校核。有次一个炼油厂换热器，用错了聚四氟乙烯垫片，温度超过250℃，垫片直接蠕变，法兰间隙一毫米——火光冲天。真的，别小看那张薄片。
选型不是查手册那么简单
很多年轻工程师问我，密封选型怎么搞？我一般反问他：你清楚介质的腐蚀性吗？你实测过密封腔的温度和压力波动吗？你知道轴的跳动量有多大吗？这三个问题答不上来，就别谈选型。因为这玩意儿压根不是照着手册勾选项的事。
举个例子，同样是水，自来水和造纸白水能一样吗？后者含大量纤维和填料，普通机械密封进去，弹簧很快就被缠死。这时候你得选大弹簧结构，或者用无弹簧的波纹管密封。再比如，高温导热油泵，温度动不动就300℃，密封的辅助系统就得跟上——冲洗、急冷、阻封，少一个都可能要命。✅
而现实中呢？很多企业随便找一个型号就往上装，甚至修旧利废，把拆下来的密封换了动静环又用。我不是说不能修，但修复后得做静压试验吧？得检查端面平面度吧？这些步骤在抢修的时候往往全被略过。然后就是开起来三天两头漏，维修工跑断腿。

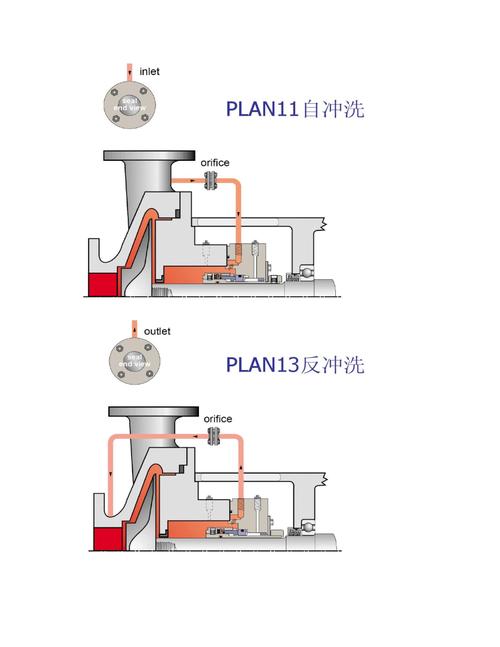

问：“我们厂的离心泵总是用不住机械密封，三四个月就漏，换了几个品牌都一样，怎么办？”答：这个问题太典型了。首先别马上怪密封质量。你先拿百分表打一下轴的轴向窜动，如果超过0.1mm，啥密封都难长命。再看泵的汽蚀余量够不够，叶轮不平衡也会引起振动。还有，冲洗方案合理吗？我见过一个泵，密封腔正对进口，介质夹气冲刷，动静环瞬间干磨。把冲洗管路改到从泵出口引一路清液，问题立马解决。所以，磨刀不误砍柴工，先做故障树分析，别急着换牌子。💡
泄漏不是偶然，是多种问题的汇合
密封失效，表象是漏，根子可能出在好几个环节。安装粗暴是最常见的——锤子敲击密封端盖，导致静环偏斜；装配时不涂润滑剂，O型圈被切边。还有更离谱的，把机械密封压得太死，弹簧没了补偿量，一开机就烧。这些都属于人祸，本可避免。
当然，运行条件突变也是杀手。比如突然断电导致的倒转，密封面瞬间脱开，再启动时颗粒进入，划伤端面。又如介质中混入硬质颗粒，密封面像在碾碎石子，磨损速率成千倍增加。这里必须强调泄漏率这个概念。很多人以为不漏就是好密封，但微量的可控泄漏有时是设计允许的，比如让端面间形成一层液膜，带走热量。你非要它绝对零泄漏，反而可能烧毁密封。这是个辩证关系，需要专业知识去把握。❗
答：耐高温材质不代表不需要散热。我猜你们可能没有配置有效的冲洗冷却。石墨环在高温下会氧化，尤其是超过350℃时，氧化加剧，端面变粗糙。必须用强制冲洗，或者加一个热交换器，让密封腔温度降下来。还有一种方案——采用金属波纹管密封，耐温更好，但成本高。记住了，高温密封，三分靠材料，七分靠冷却。✅
另外，密封辅助系统的维护常被忽略。比如双端面密封的隔离液，液位低了不知道补，压力不足没发现，等于让密封干转。还有那些复杂的供液系统，过滤器堵了，喷嘴结垢了，有效冲洗量下降，密封就在那里慢慢煎熬。
下点笨功夫，省下大钱
多年下来，我的心得就一条：密封这事儿，必须从设计选型到安装维护全链条管控。别指望买一款“万能密封”一劳永逸。我帮一个电厂改造过给水泵密封，原来填料密封半年换一次，后来改成集装式机械密封，配了API冲洗方案，连续运行了四年。前期投资高了，但算上人工、备件和非停损失，一年就回本了。
再说点接地气的。泄漏早期发现很重要。现在有些智能密封，集成了温度和泄漏量传感器，但小厂用不起。那也得加强巡检，拿个听诊棒听听密封腔声音，用测温枪定期记录温度趋势。发现温度缓慢攀升，就得警惕了，别等到刺耳的尖叫声响起才慌张。
还有备件管理。常用密封件库存要合理，别等到坏了再去市场找，急用时很容易买到翻新件或质量不稳的。密封件，尤其是橡胶O型圈，有保质期，存久了会老化，买来放两年再用，一压就裂。这些看似无关紧要的细节，往往就是下一次泄漏的导火索。
最后，我想对所有同行说：尊重每一道密封。它们默默承受着压力、温度、腐蚀和磨砺，是设备安全运行的最后防线。别因为看不见就轻视它。一旦你开始重视了，你会发现，半夜的紧急电话会越来越少，备件库的消耗曲线会平缓下来——那种心安，是做设备维护的人最踏实的回报。
嗯，扯了这么多，其实就一句话：工业密封无小事，它泄漏的不是介质，是利润，是安全，是声誉。
