说实话，第一次看到电火花机床干活，我整个人是懵的。工件泡在油里，一根铜丝或者石墨块凑上去，噼里啪啦一阵火花，金属就没了。 跟鬼片似的。但就是这么个“火花放电”的玩意儿，硬是能啃下淬火钢、硬质合金这些普通切削刀具见了就头疼的硬骨头。它不靠蛮力，纯粹是电腐蚀——利用工具电极和工件之间脉冲性火花放电产生的局部高温，把金属一点点蚀除掉。原理简单？真正上手之后你会发现，门道全在细节里。
电火花到底是什么鬼？

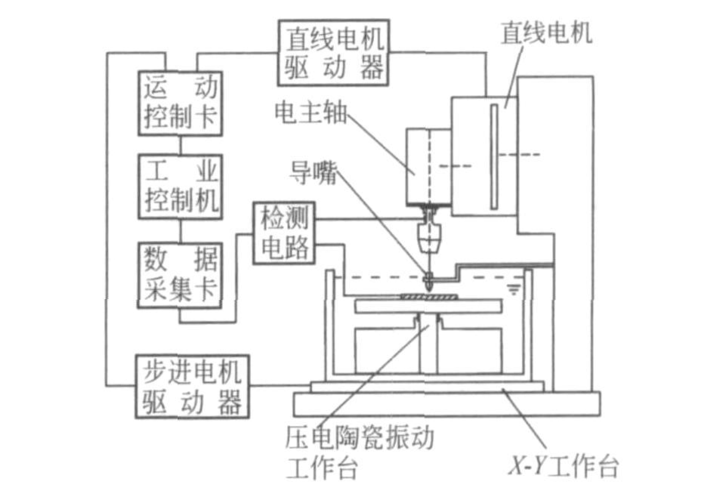

简单讲，就是两个导体泡在绝缘工作液里，靠很近但不接触，然后通上脉冲电。电压一高，击穿间隙，产生火花，瞬间几千度高温，把工件表面金属熔化、气化，炸飞。工作液一冲，残渣带走，冷却又恢复绝缘，等着下一个脉冲——周而复始。这过程肉眼看着挺魔幻，但机床内部伺服控制、脉冲电源、抬刀排渣……每一个环节出点幺蛾子，加工就歇菜。❗ 所以搞电火花，调参数根本不是玄学，是理解放电间隙和蚀除速度的博弈。
别觉得有了数控就万事大吉。同一台机床，不同人操作，电极损耗差个30%太正常了。这里面的学问，很多师傅嘴里就一句话：“凭经验。” 听着就让人恼火。但我后来才明白，所谓经验，就是把你扔进无数次“打坏工件、断丝、二次放电”的坑里，再自己爬出来。 我爬得多了，也就懂了。
选电极，踩过的坑比吃过的饭还多
石墨好还是紫铜好？这个问题能吵一天。石墨耐高温、损耗小、加工速度快，适合大电流粗加工——但粉尘大，对机床防护要求高，而且脆，小径电极容易断。紫铜导电性好，表面光洁度高，精加工首选，但密度大，太重，高转速主轴可能吃不消。我有个活儿，要打一个0.3mm的深微孔，用石墨，打一半电极断了。 捞断头捞到怀疑人生。后来换钨铜合金，虽然贵，但那个寿命和刚性，值了。💡 千万别死磕一种材料，根据加工面积、排屑条件和精度要求切换，才是省钱的正道。
问：为什么我的电极损耗那么快，而且根部容易“长肉”？
答：先检查脉冲宽度和休止比。脉宽太大，放电能量集中，蚀除产物来不及排出就容易在电极根部形成二次放电，电蚀反附着，导致“长肉”。试试减小脉宽，加大抬刀高度和频率，改善排屑。 另外，工作液脏了或者冲油方向不对，也会让局部温度过高，损耗剧增。有时候电极损耗不均匀，是因为装夹歪了，放电间隙不均——打表校一下垂直度，别偷懒！
加工液，不只是冲渣那么简单
很多人觉得火花机油就是个冷却冲渣的介质。肤浅了。它最核心的作用是控制放电间隙和消电离。 黏度、闪点、介电强度，每个参数都在影响加工稳定性。有一次我用劣质油，打一个精密模具型腔，结果表面积碳严重，拉弧烧黑一大片，整个工件报废。教训惨痛。✅ 定期检测工作液的介电强度，及时更换滤芯，这笔钱绝对不能省。 还有，浸液加工和冲液加工差别巨大。深型腔或者盲孔，不采用冲油或抽油，残渣堆在里面，必然导致短路和拉弧。
问：打盲孔时，老听到“放炮”声，然后电极就回不去了，咋办？
答：典型的排屑不畅导致的异常放电，甚至短路抱死。解决思路：减小加工深度后抬刀，加大抬刀距离，或者改用摇动加工。 如果孔径允许，给电极加个冲油孔，强制排屑。实在不行，分多个电极逐步打，别想一根电极捅到底。另外，检查一下伺服灵敏度，太迟钝了，闷车了还不知道退，可不就“放炮”了。
速度与精度的平衡，全在参数表里
搞电火花最让人上火的，就是老板催着要效率，品检卡着不准过。想快？加大峰值电流、增加脉冲宽度，电极损耗跟坐火箭一样，表面粗糙度也惨不忍睹。想精？小电流、窄脉宽，慢得像针挑土。真正的老手，会根据最终要求拆成多段条件来加工。 先粗加工快速去除余量，留0.2mm左右余量；然后半精加工，修整平动间隙；最后精加工，用小电流、多段摇动把面打光。这个过程很磨人。每换一个条件，都可能因为间隙变化、电极损耗累积而跑偏。但没办法，不这么干，出来的型腔尺寸公差根本保不住。❗ 别指望一个参数通吃，除非你做的零件要求精度0.1mm以上。
还有一点，摇动加工真是个神仙功能。电极做圆周、方周或任意轨迹摇动，能有效改善排屑，让型腔底面更均匀，还能修光侧壁。缺点是增加加工时间。但当你用平动头把一段锥度给修回来的时候，那种感觉，真香。💡
说了这么多，其实电火花加工的魅力就在这种“可控的破坏”里。它跟金属切削完全不是一回事，更像是微型的闪电风暴，在你的掌控下啃食钢铁。下次如果你也被派去干电火花的活儿，别怕火花，别嫌慢，把油冲好，把参数一点点抠细，你会发现，这厮比养个猫还有意思。
