干我们这行的，谁还没被硬度计坑过几回？去年在东北出差，零下二十度，客户催着测一根大轴的硬度——我掏出里氏硬度计，信心满满地一打，结果偏低得离谱。反复校准、换位置、打磨表面……数值还是飘。后来才搞明白，低温下材料弹性模量变了，里氏原理本来就是反弹速度换算硬度，这冷冰冰的环境直接给它整不会了。当时那个懊恼啊，真想把机器摔了。但冷静下来想想，还是怪自己学艺不精。
所以，这篇东西不是教你按部就班选硬度计的，那种东西手册上都有。我是想把那些年踩过的坑、流过的汗、跟同行争论过的焦点，掰开揉碎讲一讲。有些观点可能偏激，但绝对真实。
选型第一步：别被参数表忽悠了
很多人选硬度计，一上来就问：精度多少？重复性多少？说实话，这些参数在实验室里才有意义。现场工况千奇百怪，你拿一台标注精度±0.5HRC的台式洛氏硬度计去测表面的脱碳层，可能还不如一台便携里氏的±1HRC靠谱——因为取样点、压痕深度、材料均匀性，每一个因素都在跟你作对。
我的心得：先想清楚测什么、在哪儿测、谁去测。 如果是大锻件，不能切割，里氏或超声波硬度计是首选；如果是薄壁管、小齿轮，显微维氏或表面洛氏更合适。但如果你厂里操作工连洛氏硬度计的压头都拧不紧，你给他一台全自动显微硬度计，那纯属找虐。我见过一哥们，把努氏压头当维氏使，测了半天数据全是废的，还跟质检部抬杠，说机器有问题……
还有，别迷信多功能。一台机器又能打洛氏、布氏、维氏，听起来很香对吧？但实际用起来，每种方法的力值范围、压头切换、标尺换算，都可能成为误差源。专用往往比全能更可靠。 除非你只是偶尔做比对，否则我建议选专机。
里氏硬度计：便携之王，但别把它当万能钥匙
里氏硬度计真是让人又爱又恨。爱它轻便，十几秒一个点，不受方向限制。恨它太敏感，表面粗糙度、耦合剂厚度、工件质量，甚至操作者手稳不稳都影响数据。我见过最离谱的一次：一个新手把耦合剂涂得跟摊煎饼一样厚，打出来的值能差十几HL。问他，他说“说明书上说要涂耦合呀，我怕不够……” 💡 把耦合剂当防晒霜用，能准才怪。
那啥时候用里氏合适？大型工件、永久性安装设备、需快速筛查。比如在役压力容器、轧辊、大型齿轮。但记住：务必关注材料的磁性和弹性模量异常。奥氏体不锈钢、铸件、薄壁管，都是里氏的弱项。如果你非要用，得做大量对比试验，建立自己的换算曲线。别信仪器自带的那几条通用曲线，那是哄鬼的。我曾经为了一个Q345R的焊缝硬度，硬是切了十几个试块，在金相硬度计上打维氏，再和里氏比对，搞了两天弄出个专用曲线，后来数据就稳了。❗ 这是笨功夫，但管用。
问：为什么我的里氏硬度计打高硬度材料（比如淬火钢）时，数值波动特别大？
答：高硬度材料韧性差，压痕小，里氏反弹速度对微观组织缺陷、残余应力极为敏感。首先检查材料是否均匀，表面是否有脱碳或增碳。另外，确保冲击体质量，D型冲击装置用久了球头会磨损，务必定期更换。实在不行，换一种方法，比如超声硬度计或显微维氏，可能更稳定。
问：用里氏硬度计测小工件，怎么都测不准，有没有办法？
答：小工件质量不够，反弹时工件自身移动或振动，能量损失大，测不准是必然的。解决办法：耦合到一块大质量钢块上，比如用夹具把工件死死压在一个5公斤以上的钢底座上，涂薄耦合剂，确保无间隙。如果还不能解决，那只能换方法，比如用台式洛氏或维氏。

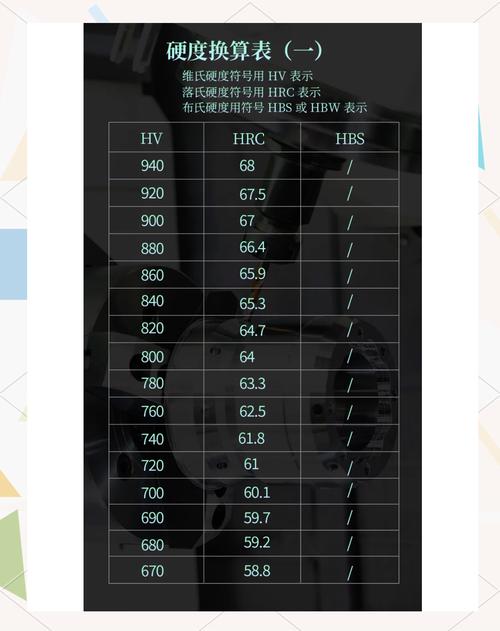

洛氏、布氏、维氏：台式机的江湖规矩

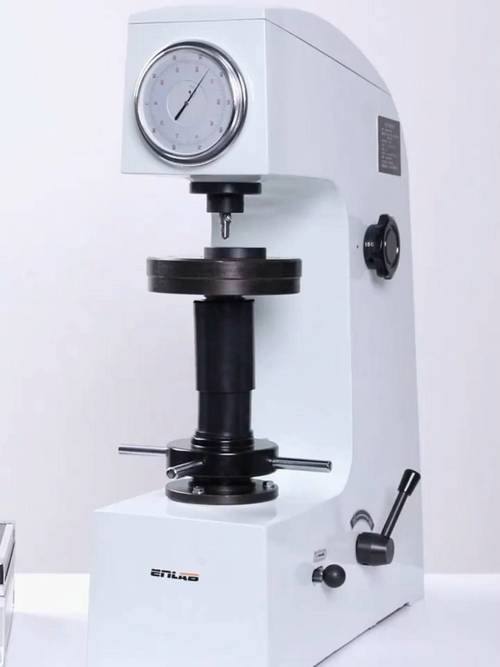

台式机看似简单，压一下读数就出来。但规矩多着呢。洛氏硬度计最怕试样支撑不稳。你放一个薄片上去，底下悬空，压头一压，工件变形，结果偏软。正确做法是垫一个淬火钢的垫块，保证背面刚性接触。还有，洛氏压头是金刚石的还是硬质合金球的？HRA用金刚石，HRB用钢球，HRC用金刚石，你要是搞混了，机器不打表才怪。❗ 我就见过把HRB标尺的钢球压头拿去打淬硬钢，结果钢球直接变成平的，试样上一个大坑，机器还显示30几HRC，笑死个人。
布氏硬度计现在很多是数显的了，但实验室里老师傅还是信光学读数。为啥？因为数显的算法边缘识别有时会出错，尤其压痕边缘不规整时。用读数显微镜量对角线，虽然慢，但踏实。不过布氏有个大缺陷：压痕太大，破坏试样。有些关键部件测完直接报废。所以现在越来越多用带有布氏标尺的便携式硬度计（比如某些款里氏可转布氏），或者用超声硬度计，压痕肉眼几乎看不见，对工件无损。但超声硬度计对表面粗糙度要求极高，得抛光到镜面级，很多人不耐烦，结果测出来不准又怪仪器。
维氏硬度计更是磨人。从薄层、镀层到微观组织，都能搞定，但制样是前提。你得会镶嵌、磨抛、腐蚀，否则压头打下去，边缘崩裂，测个鬼。所以说，没有万能的仪器，只有适应特定场景的方案。
问：我们要测镀铬层的硬度，很薄，大概20微米，哪种硬度计合适？
答：必须用显微维氏硬度计，试验力选10gf或25gf，避免压穿镀层。前提是制样要完美：把样品切开，镶嵌成垂直截面，磨抛到镜面，确保镀层边缘清晰。如果直接在产品表面打，因为镀层下面基体软，压头会穿透，测的是复合硬度，没意义。
问：布氏硬度计测铝合金轮毂，压痕太深，影响外观，有没有替代方法？
答：可以用布氏标尺的里氏硬度计或超声硬度计，压痕很浅。但必须用同牌号铝合金做大量比对，因为铝合金弹性模量影响大。或者，如果轮毂有余量，打一个专门布氏样块，随炉热处理，测样块硬度代替产品。这在实际生产中常见。
校准与维护：那些你忽略的细节
硬度计是相对比较稳定，但绝不代表不需要关心。标准硬度块，你多久换一块？有人一块用三年，表面都锈蚀了还在用，心真大。标准块有有效期，而且日常使用中的划伤、氧化都会导致基准偏移。另外，每天开机前或者换不同力值前，必须用标准块校验，这是铁的纪律。我习惯每天把校验数据记在本子上，画个简单的控制图，一旦发现趋势性漂移，立即排查。可能只是压头脏了，也可能丝杠间隙变了，早发现早处理。
清洁也是重点。压头用无尘纸蘸酒精轻擦，别用嘴吹气哈，唾沫会腐蚀。耦合剂用完及时清理，里氏冲击装置的导管要定期用专用通针清洁，否则卡住就废了。💡 有个小技巧：里氏冲击体如果感觉回弹声发闷，多半是弹簧疲劳或导管脏了，别将就用。
最后说一句，别觉得买了进口的、贵的就能一劳永逸。再贵的硬度计，遇上不靠谱的操作人员，也是一堆废铁。培训、规程、日常点检，这些软件才是硬道理。当然，国产硬度计这几年进步巨大，有些品牌在数字里氏、超声领域已经不比进口差了，性价比还高，就是个别的操作界面反人类——唉，不提了。
以上，都是经验和教训。可能有些地方说得太绝对，但现场工作就是这样，很多时候不是对与错，而是合不合适。希望这些碎碎念对你有用，至少，下次被硬度计坑的时候，能想起我今天说的，少走点弯路。
