2026-06-25 00:20:22 作者：网编
分类：文章
前几天一个客户打电话过来，开口就问：“你们那冲击试验机，能打-60℃不？” 我说，能啊，液氮制冷嘛。他又问：“那试样缺口呢，V型还是U型？” —— 你看，懂行的问的问题都不一样。
说真的，干这行十几年，见过太多人买冲击试验机踩坑。钱花了，机器不好用，搁那儿落灰。所以今天不聊虚的，就说说那些厂家不会主动告诉你的门道。
先搞明白，冲击试验到底在试什么？
简单讲，就是拿一个标准试样，开个缺口，然后一锤子砸断它——看它吸收多少能量。能量越小，材料越脆。这事儿在低温下尤其明显。二战时候美国自由轮在低温下焊缝脆断，整个船裂成两半，教训惨痛。后来各国规范里，冲击韧性就成了必检项目。

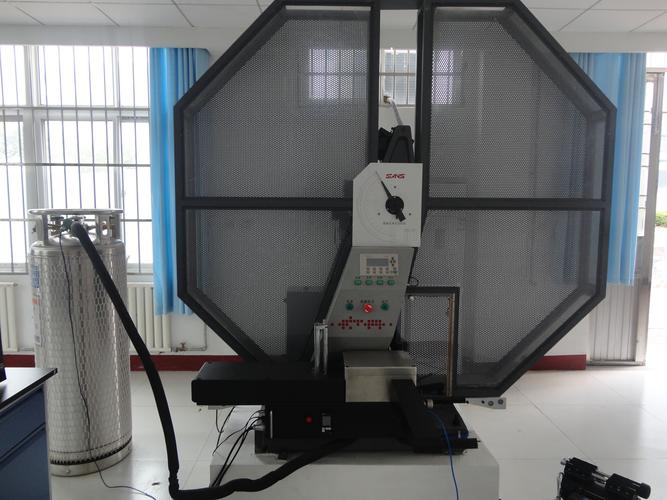

摆锤冲击试验机冲击试样断裂瞬间
现在常见的冲击试验机分两大类：摆锤式和落锤式。摆锤又有夏比和伊佐德，咱们国内用夏比的多，标准参照GB/T 229。落锤则用于大能量冲击，板材、管材做撕裂试验常用。选哪个？得看你的材料标准。上次有个厂子做风电螺栓的，非得买落锤，我说你螺栓直径才20mm，用摆锤300J足够了，最后省了十来万——有时候不是越贵越好，对吧？
选型时最容易被忽略的几个点
❗缺口投影仪比主机还重要？ 可能有点夸张，但缺口精度直接影响结果。V型缺口底部半径0.25mm，公差±0.025mm，肉眼根本看不准。没有好的投影仪，你连试样合不合格都不知道。见过用卡尺量缺口的，胆儿真大。

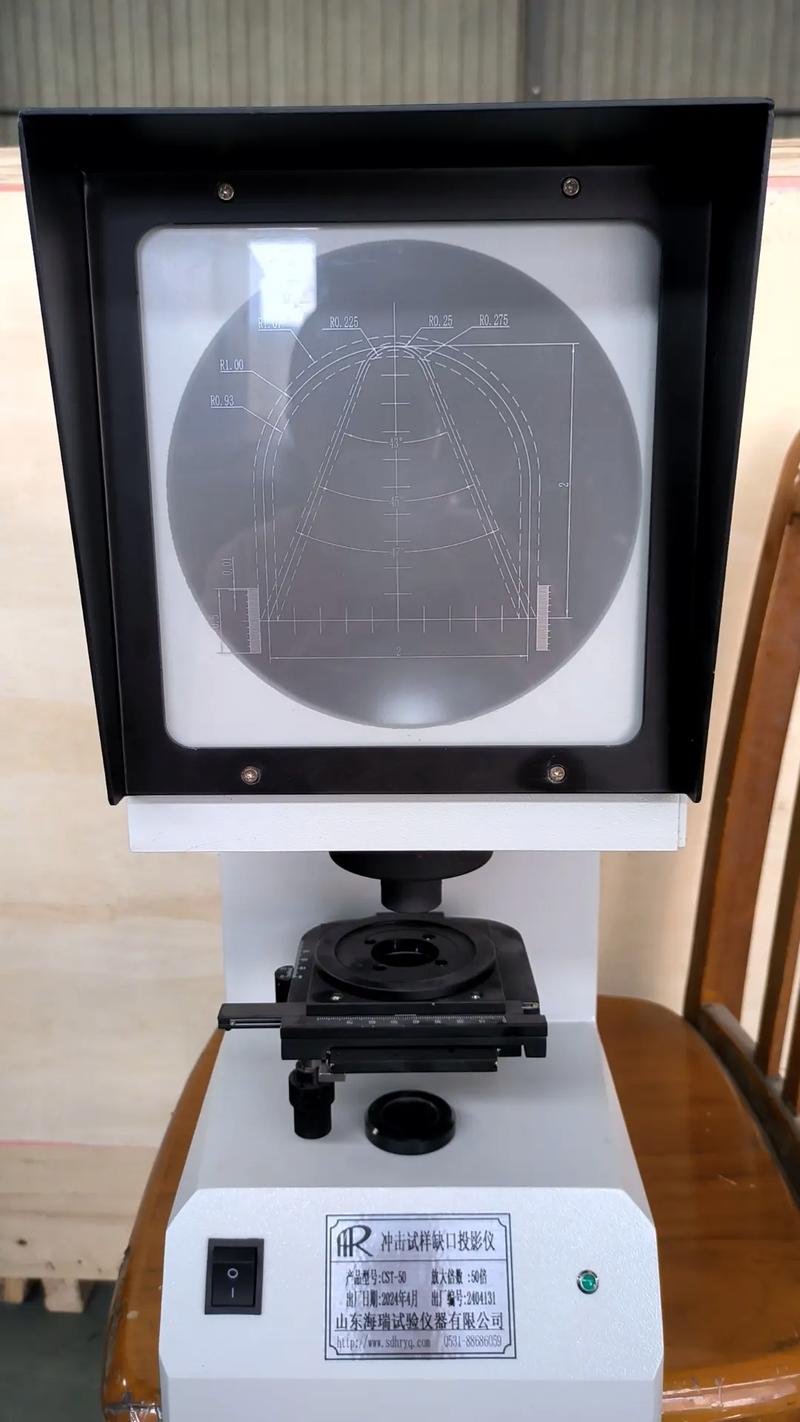

冲击试样缺口投影仪检测画面
❗低温槽的控温方式。要求-40℃、-60℃甚至-100℃的试验不少。有的低温槽用酒精加干冰，温度波动大，过冷度难控制。现在正规的都是压缩机制冷+加热平衡，PID控温，精度±0.5℃。还有一点，试样从低温槽取出到冲击完成，国标规定5秒内，否则温度就跑了。所以要么机器带自动送样，要么操作员手脚麻利。
❗安全防护别当儿戏。摆锤扬起来，势能几十甚至几百焦耳，打到人不是开玩笑。一定要有全封闭防护罩，最好带电子锁，锤没停稳开不了门。有些老式设备就一个铁丝网，真出过事。
问：都说摆锤冲击试验机要定期校准，多久一次合适？
答：实验室里一年一次是底线。但如果你天天用，或者感觉数据开始飘，半年甚至三个月就得校一次。校准不是光看能量值，还要检查摩擦力、冲击速度、角度传感器。简单自检可以打标准试样，比如用美国NIST的SRM标准样，看吸收能偏差是否在2%以内。另外，记得检查摆锤刀刃的磨损，R2或R8的刃口钝了，结果偏大，害人不浅。
问：落锤冲击试验机和摆锤冲击试验机，我该怎么选？
答：看能量和标准。摆锤通常上限在500J以下，夏比标准试样10×10×55mm，测的是小试样的冲击吸收功。落锤能量可以到几千甚至上万焦，用于大型构件或厚板，比如管线钢的DWTT试验（落锤撕裂试验）。所以如果你做的是金属材料的常规力学性能检测，选摆锤；要是做管道、船板的抗撕裂，那就落锤。另外，有些非金属材料也用落锤，但速度量级不一样，注意区分。
日常维护里的那些“坑”
日常维护里的那些“坑”
✅ 润滑别瞎搞。摆锤轴承需要定期加油，但千万别用普通黄油，粘度太高影响能量读数。得用低粘度仪表油，厂家一般有推荐。
✅ 传感器的零漂。有些设备用久了，零位会漂移，每次开机最好空打一次，看归零情况。如果漂得厉害，多半是放大器或传感器老化，赶紧叫售后。
✅ 软件升级的猫腻。现在冲击试验机都有微机控制，软件能算各种值。但有些厂家软件升级要另外收钱，还锁定功能。买之前问清楚，软件终生免费升级还是一锤子买卖。
写到最后，突然想起件事：去年一个老客户想买台二手冲击试验机，图便宜，结果传感器坏了修了八千，刀口重磨又花了两千，算下来跟新的差不多。他跟我说：“早知道听你的了。” 其实，设备这东西，一分钱一分货，特别是计量测试设备，稳定性压倒一切。希望这些碎碎念能帮你少走弯路。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冲击试验机选购避坑指南：一个老质检的掏心话
文章链接：https://www.zystgy.cn/a/53843
