说实话，跟缠绕机打了十几年交道，我还是时不时被气到想骂人。不是机器不好，是买机器的人——甚至包括当年的我自己——总爱盯着参数表上那几个阿拉伯数字，什么主轴转速0-100rpm，什么最大缠绕直径2000mm，好像数字越大机器就越好。呸！这种思维不知道坑了多少项目。
选型不止看参数，结构刚度才是命门

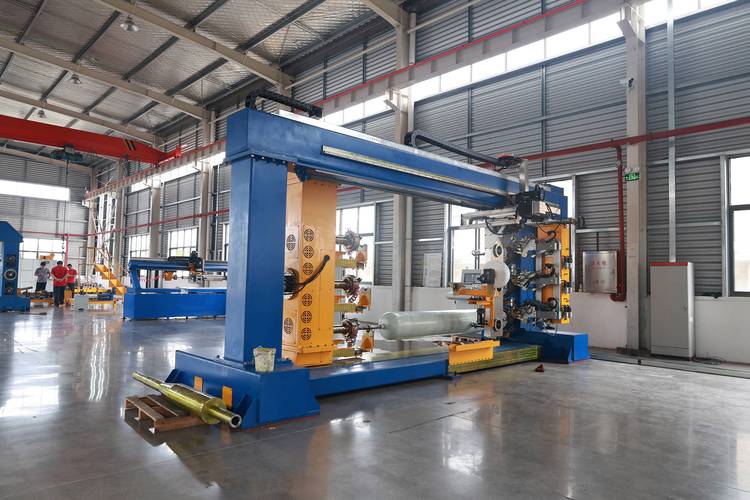

前几天一个做玻璃钢储罐的老板打电话给我，说他新买的四轴缠绕机用了不到三个月，缠绕精度偏差超过2mm，制品废了一堆。我去现场一看——床身居然在走丝的时候肉眼可见地晃动！天啊，这机器骨架就是个焊接铁架子，连个地脚螺栓都没打。我问他当初怎么选的，他说“参数都符合啊，价格还便宜”。唉！工业缠绕机不像3D打印机，它承受的纤维张力动辄几十公斤甚至上百公斤，加上芯模旋转的不平衡力矩，没有足够的结构阻尼和刚度，精度就是扯淡。 给你个最基础的判断标准：用手推推立柱，看它纹丝不动还是微微发颤。如果发颤，趁早别买，以后掉层皮都算轻的。
还有驱动方式，现在都吹伺服电机，什么闭环控制、高精度。是的，伺服是好，但有些厂家用同步带传动，时间一长皮带松弛、齿跳，再好的伺服也白搭。我见过最坑的，用小模数齿轮直接啮合，润滑一不到位，咬出凹坑，回差大到哭。所以，一定要问清楚传动链，最好是伺服直驱或高精度减速机+齿轮齿条，皮带传动能免则免。当然，如果你的缠绕件对精度要求不高，比如做普通管道，那用液压或变频电机也够了，成本低很多。这里没有绝对好坏，看你的需求——但别被宣传册忽悠了。
问：经常看到缠绕机有2轴、3轴、4轴，到底选几轴？
答：这得看你的产品。简单圆柱体，比如管道、压力容器，2轴足够，芯模旋转+小车横向移动。如果你要缠绕锥形或者变径的，比如锥形灯杆、天线罩，那就需要3轴，加上伸臂或旋转角度。如果你要缠绕异形件，带凸台、曲面的，那就得上4轴或更多，得有旋转和偏转自由度。别盲目追求多轴，那东西增加成本不说，编程和调试难度也会几何级上升。我见过一个厂买了台6轴，结果工人根本不会用，最后当2轴使——糟蹋钱啊！
张力控制——缠绕机的心脏，一哆嗦就废

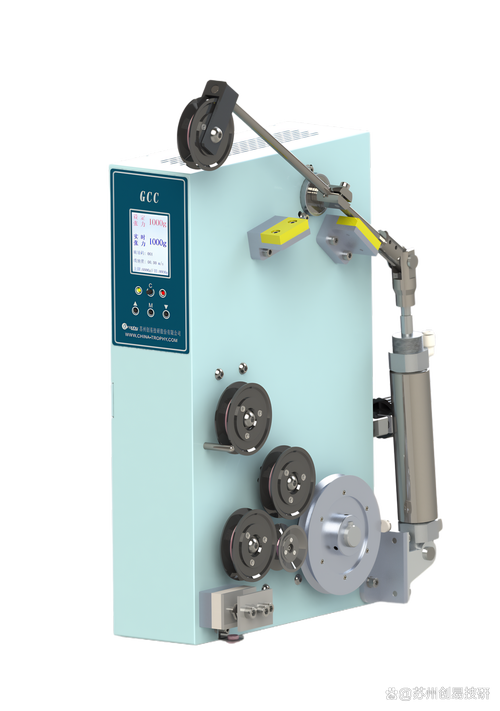

搞复合材料缠绕，张力控制系统如果不行，你就是在造废品。纤维张力不均匀，制品内部应力七歪八扭，爆破强度能差出一半以上！我印象最深一回来，一个做高压气瓶的客户，缠绕的碳纤维层总是莫名其妙出现孔隙，无损检测一照，全是分层。查了一圈，最后发现是磁粉制动器响应滞后，张力波动超过±15%。真正靠谱的缠绕机，张力控制精度至少要达到设定值的±5%以内，而且响应要快。现在好一点的都用伺服张力器了，直接闭环，还能实时监测调节。但有些便宜机器还在用弹簧加摩擦片，那是一边缠一边祈祷。
不过话说回来，张力不是越大越好。碳纤维脆，张力太大会把纤维刮毛甚至拉断；玻璃纤维如果张力太大，胶液会被挤掉太多，影响浸渍效果。得根据纤维类型、胶液黏度、缠绕速度来调。记得有次试验，换了一种新树脂，黏度低，按老参数一开，直接断纱断到怀疑人生。所以，工艺调试的时候，一定要从低张力慢慢往上加，别偷懒。💡小建议：备个手持张力计，没事就测测实际张力，和机器显示值对比，很多机器显示的和实际差老远了。
问：为什么我的缠绕机总是断纱？即使参数没变过。
答：断纱原因很多，但最大嫌疑犯是张力波动。如果原来没问题突然出现，先检查纱路是否顺畅，导纱辊转动灵活不？有没有积胶粘住？另外环境温度变化也会导致树脂黏度变化，从而影响张力表现。再一个就是纤维材料本身的质量，毛团、接头多都会引起断纱。还有一点很多人忽略——压缩空气压力不稳（如果张力器是气动的话）。所以排查要系统。
芯模和模具配合的那些坑
芯模设计加工不好，缠绕完了脱模能把人气死。我做过的项目里，有一次用铝模做高压管，缠完高温固化，结果因为铝的膨胀系数和复合材料不同，脱模时模具卡死在制品里，最后只好把模具破坏才取出来，血亏！选择芯模材料一定要考虑热膨胀匹配，钢模、铝模、复合材料水溶性芯模各有适用场合。还有拔模斜度，哪怕是圆柱体，也最好有微小的锥度，0.5°~1°，不然脱模阻力大到让你怀疑动用了液压拔模机都拉不出来。更别说有些工件有直角台肩，脱模方向根本没法设计，那就得用可拆卸芯模或水溶性芯模。这些都是血泪教训。
问：水溶性芯模到底好不好用？
答：用来做形状复杂的零件确实有优势，脱模不用愁，用水冲掉就行。但现在的水溶性芯模材料，比如聚乙烯醇，强度和耐温性有限，缠绕时张力不能太大，固化温度也不能太高，否则软塌。而且溶解需要时间，生产效率低。所以一般只适合小批量、复杂异形件。大批量简单件还是用金属模划算。
说实话，现在国内的缠绕机厂商进步很快，但也是良莠不齐。有些厂用进口伺服、导轨、丝杠，精度确实不错，但价格也摆在那。有些土法上马的小厂，用着回收的旧电机、自己焊的床身，精度完全靠运气。你让我推荐，我总觉得丢下那句话——一定要实地考察，看他们正在装配的机器，看床身铸造质量，看电气柜布线整不整齐，这些细节骗不了人。参数可以注水，但细节是真实的。✅ 如果你对缠绕机还一知半解，建议先去有缠绕工艺的复合材料厂参观，看看真正的生产过程，比看十本样本都有用。
