2026-06-24 15:09:05 作者：网编
分类：文章
十几年前，第一次在车间见到流化床造粒机，那股混着粉末和热风的味道至今记得。那时候觉得这东西真神奇——一堆细粉进去，出来就是圆滚滚的颗粒。但说实话，调不好参数的时候，出来的不是颗粒，是一坨坨湿疙瘩。那种挫败感，做工艺的估计都懂。
后来慢慢摸透了，才发现流化床造粒的迷人之处在于它的“动态平衡”。简单说，就是在一个容器里，热空气从底部吹上来，让物料粉末悬浮流动，像沸腾的液体一样。同时，粘合剂溶液从顶部喷下，液滴接触粉末，把细粉粘成小颗粒，再干燥成型。整个过程一气呵成。
但原理简单，操作起来门道极多。
流化态的微妙平衡：不只是一股热风
很多人以为流化床嘛，不就是吹气让粉动起来。完全不是。流化态有临界点，风速低，粉床不动；风速过高，颗粒直接吹跑，变成气力输送了。真正好的流化态，是粉层表面均匀冒泡，像煮粥一样缓缓翻滚。这个状态直接决定颗粒的生长均匀性。
有个参数叫“膨胀比”，床层膨胀后的高度与静止高度的比值。生产中我习惯控制在1.5到2.0之间，超过2.5容易沟流、腾涌，颗粒粒径分布就宽了。另外，分布板的设计也很关键。开孔率、孔型、锥度……这些不是书本上几句话能讲透的。说实话，早期我们照搬国外设计，结果由于国产物料流动性差异大，床层沸腾一塌糊涂。后来自己改开孔率，加导流锥，才解决问题。

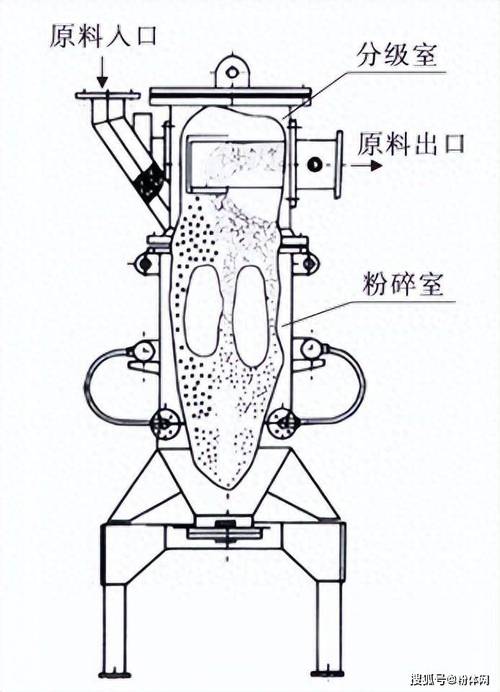

流化床造粒机内部粉末流动状态示意
喷雾液桥的形成也非常依赖流化质量。如果局部流化不好，液滴直接打到壁上，结块、粘壁，后续清理工作量巨大。所以看到有些工厂把流化床清洗周期设为每天一次，我就知道他们流化态没调好。一个设计良好的流化床造粒系统，连续运行一周不粘壁才是常态。
颗粒成长的路径：层式与团聚式，你控制的是哪个？
颗粒在床内长大，主要有两种机理：层式生长和团聚式生长。层式生长是液滴反复涂覆在颗粒表面，溶剂蒸发后溶质累积，像滚雪球一样，粒径分布窄，颗粒致密。团聚式生长是多个湿颗粒碰撞粘接，形成类似葡萄串的结构，孔隙率高，溶解快。
实际生产中，两者常常并存。但可以根据产品需求倾斜。做速溶颗粒，需要高孔隙率、快速崩解，就要促进团聚式生长——适当降低床温，保留颗粒表面湿度，增加碰撞概率。相反，做缓释或高堆密度的颗粒，就得强化层式生长，提高床温，让液滴一接触就干，减少粘并。
我见过最精妙的应用是药品的掩味包衣。用流化床进行粉末层积，一层层包裹，把苦味药芯包得严严实实。这个过程要求颗粒不碎裂、不团聚，对温度、喷雾速率、流化状态的协同控制近乎苛刻。稍有波动，包衣破损率就上去了。
💡 问：如何避免颗粒在流化床造粒过程中产生结块？
答：结块多数源于局部过湿或流化死区。首先要检查分布板区域是否积料，定期清理。其次，粘合剂的雾化液滴尺寸要与粉体粒度匹配，一般液滴平均直径略小于粉体平均粒径时，铺展效果最好，不易结块。还有，控制喷雾速率，让蒸发速率跟得上，保持床层水分在临界值以下。我们车间习惯在初始阶段先低速率喷雾，形成晶种后再提速。另外，床内加装温度、湿度探头，实时反馈调节进风温度，能极大减少结块。
放大之路：从实验室到生产线的坑与桥
实验室用的小型流化床，几百克物料，参数优化很快。一放大到几十公斤、几百公斤，问题全变了。床层压力降、气流分布、喷雾覆盖范围，都不是线性放大。我记得第一次承担放大项目，结果颗粒粒径直接从目标的300微米飙到500微米以上，收率不到60%。后来通过逐步放大，在50kg级别先模拟流场，用CFD模拟气流分布，才找到合适的分布板分区和喷嘴布局。

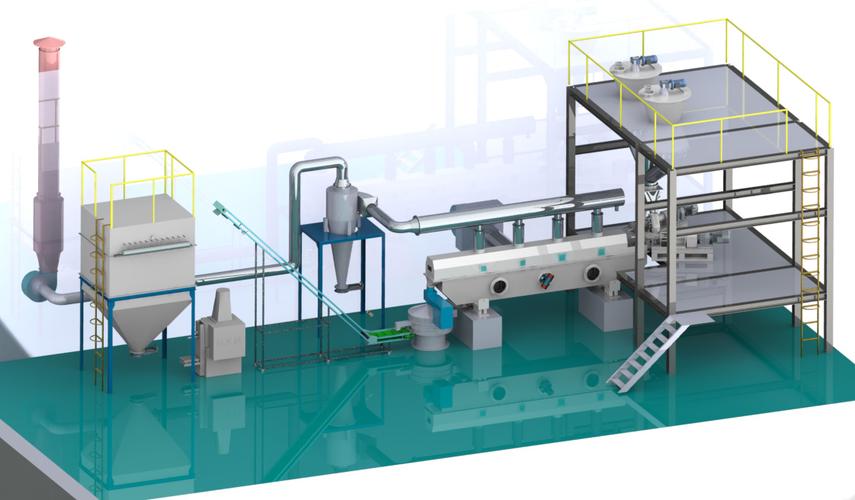

大型工业流化床造粒生产线全景
放大还有一个心魔是“壁效应”。大型设备，器壁处气流速度高，中心反而低，导致颗粒循环不均匀。解决方案往往是内构件，比如导流筒。但导流筒的尺寸、位置直接影响颗粒循环周期和均匀性。太靠近分布板，颗粒循环过快，干不透；太远离，中心物料过湿。我们曾在内部加装多孔挡板，强制形成内循环，颗粒粒径分布标准差从1.5降到0.8，效果明显。
💡 问：连续式与批次式流化床造粒如何选择？
答：批次式处理灵活，适合多品种小批量，清洗、更换产品方便，制药、食品行业用得较多。连续式适合大规模单一品种，效率高、能耗低，如化肥、化工颗粒制备。但连续式要求进料、喷雾、流化参数长时间稳定，控制难度更大。如果生产品种切换频繁，建议用批次式；如果追求极致产能和单位成本，连续式是趋势，但需投入在线粒度监测和反馈系统。
流化床造粒涉及流态化工程、干燥动力学、粉体力学等多个领域，真正做好需要理论结合实践。设备本身只是载体，关键还是对过程的理解。我一直觉得，看着粉末在玻璃视窗里均匀翻腾，慢慢长成饱满颗粒，是制造技术里很有美感的一幕。当然，偶尔冒出一股呛人的粉尘，也会把人拉回现实——防护必须到位。
写这篇文章时，我脑海里闪过很多调试的情景，有成功的喜悦，也有半夜被叫去处理堵料的烦躁。不过，这正是工艺工程师的日常。流化床造粒不是一门已经完善的技术，还有很多细节值得深挖，尤其在新材料、新剂型上。如果你也在这个行业，欢迎交流你的实战经验——毕竟，书本上的理想工况，车间里遇不到。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：流化床造粒：从颗粒生长到工业化应用的深度解析
文章链接：https://www.zystgy.cn/a/53812
