做挤出造粒这么多年，最烦的就是那些销售，上来就吹自家设备产能多高、螺杆多先进。真要信了，产线一开，毛病全冒出来——下料不畅、粒子空心、切粒粉尘大……说实话，这些坑我全踩过。今天不聊虚的，把那些藏在参数表背后的门道抖落抖落。
螺杆构型到底怎么选？别迷信“高扭矩”

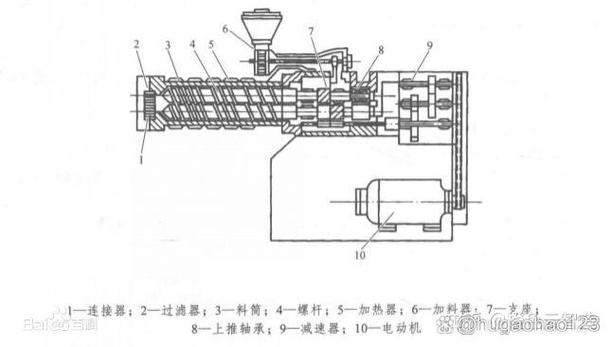

很多用户张口就要高扭矩、高转速。真的需要吗？先看看你的料。填充量大的、热敏性的，扭矩高了反而容易降解。我见过最离谱的一个案例：一家做阻燃料的厂，非要上大长径比、高扭矩双螺杆，结果物料在里面剪切过热，颜色发黄，整批料报废。老板当场就骂娘了。所以螺杆设计，捏合块的数量和角度比扭矩数值重要十倍。比如做碳酸钙填充母粒，你得上反向捏合块加强分散；做玻纤增强，就得减少剪切，多用输送元件。别让厂家拿通用配置糊弄你——那条螺杆可能连你的料性都摸不准。
顺便说一句，有些厂鼓吹“积木式螺杆”，说换组合方便。没错，但这对操作工要求高。我见过新手把捏合块装反了，开机两小时螺杆就抱死。这找谁说理去？
切粒方式：水下切不是万能的，热切有时候才救命
切粒这个环节，选错方式等于埋雷。💡常见三种：冷拉条切、模面热切、水下切。冷拉条最省钱，但占地大，粉尘多，不适合脆性料。热切呢，粒子圆润，但容易产生连粒。水下切看起来高大上，颗粒规整、自动化程度高——可你知道维护成本多高吗？切刀、模板、循环水泵，哪样坏了都得停线，而且配件死贵。去年帮一个做TPU的客户改造线，他原来用水下切，三天两头堵，模板结垢严重。我直接建议换成模面热切风冷，问题迎刃而解，粒子品质反而更稳定。✅所以说，别被“先进技术”忽悠，要根据料性和生产节拍来。
问：我们做尼龙加纤，用哪种切粒好？试过冷拉条，断条严重。
答：加纤类的料，冷拉条确实容易断，尤其高玻纤含量。首选水下切，因为切粒时熔体还处于粘流态，纤维不会暴露在切断面，粒子外观好。如果预算有限，退一步用模面热切+水环，成本低些，但注意控制水温，避免粒子内部产生空隙。千万别图省事用拉条，停机清机头就够你受的。
喂料不畅？80%的问题出在这颗螺丝钉上

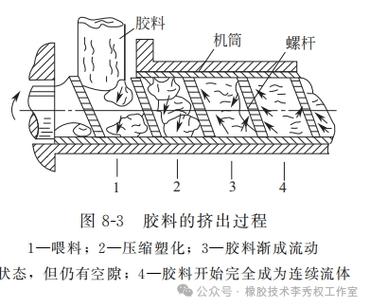

说到喂料，很多厂家吹嘘自己的失重式喂料秤精度多高。但有没有想过，料斗下料不顺，秤再准有什么用？尤其回料、薄膜碎片、蓬松纤维，总爱架桥、结拱。我遇到最头疼的一次，做EVA发泡粒，回料轻飘飘，喂料时断时续。后来在料斗上加了垂直搅拌器，底面开出大气锤，才勉强搞定。如果你原料流动性差，务必让厂家提供喂料测试报告——别信他们口头承诺。还有，喂料螺杆和主螺杆的转速匹配，也是个精细活。我就见过因为速比没调好，主机吃料不稳，电流忽高忽低，螺杆磨损快得惊人。
问：我们挤出造粒的粒子总是有空心，怎么回事？
答：粒子空心大概率是排气不行，或者切粒水温过低。先检查真空口是否堵塞，尤其做高挥发份物料，真空泵抽气量必须够。如果真空没问题，就看切粒水温——水温太低，粒子表面急冷收缩，内部气体来不及排出就形成空心。把水温提到60℃以上试试，或者延长水槽长度，让粒子缓冷。也有可能是机头压力不够，熔体密度不足，适当升高模头温度或增大过滤网目数。这个要逐一排查，急不来。
辅机不是配角：冷却、振动筛、风送，一个都不能糊弄
挤出造粒线，主机占60%投资，但出问题往往在辅机。冷却水槽长度不够，粒子还热着就进切粒机，容易变形粘连；振动筛分不好，粉屑混进成品，客户投诉；风送系统管道设计弯头多，粒子撞碎一堆。这些细节，厂家图纸上根本不标。我参与过一套80D双螺杆线调试，风送距离30米，弯头五个，结果粒子破碎率8%，老板脸都绿了。后来改了罗茨风机出口减压，弯头换成大半径，内壁抛光，破碎率才降到1%以下。所以，方案评审时，一定让厂家把辅机参数和管道布局图拿出来，不然就是给自己埋雷。
说着说着火气又上来了。其实做挤出造粒，最怕的是“想当然”。每种料都有自己的脾气，设备必须跟着料走。别被标准机型困住，该改就改，该加就加。钱花在刀刃上，别等开机了再拍大腿。行了，今天就聊到这儿，有啥具体问题，欢迎线下怼我。
