2026-06-23 01:45:49 作者：网编
分类：文章
说实话，第一次接触中频熔炼炉那会儿，我真被那嗡嗡的电磁声搞得头皮发麻。但干了十几年精密铸造，现在听到这声音反而踏实——它意味着金属液正在悄无声息地脱气、去杂，这比外行看重的“大火猛烧”高明得多。
熔炼炉这东西，你要是只把它当成个“熔化设备”，那铸件废品率能哭死你。尤其是做不锈钢、高温合金精密铸造的，炉子选型、炉衬打结、功率密度匹配……哪个环节踩坑都够喝一壶的。去年帮山东一家泵阀厂调试0.5吨中频炉，他们之前用老式酸性炉衬熔304，铸件气孔多到令人发指，改碱性干振料后直接消停了——这就是细节的威力。

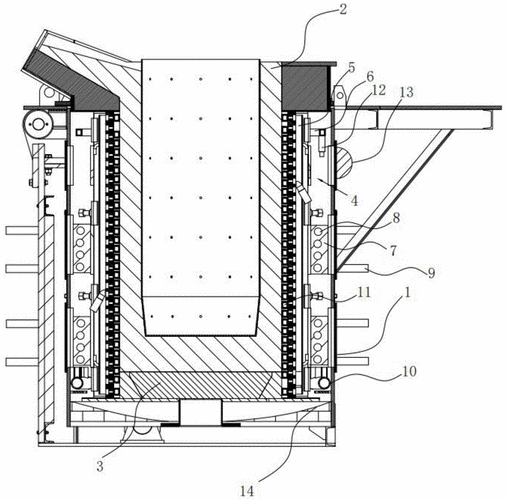

中频感应熔炼炉线圈结构示意图
为什么选感应熔炼？
有人迷恋电弧炉的“暴力美学”，但精密铸造圈基本达成共识：感应熔炼炉才是亲儿子。原因？电磁搅拌天然带除气效果，金属液成分均匀性甩电阻炉几条街。不过这里有个坑——频率选择。中频（500-2000Hz）适合熔钢，高频（>10kHz）熔钛、锆等活泼金属，选错了要么效率低，要么合金元素烧损到你怀疑人生。
我见过太多人死盯住“功率要大”，却忽略炉料匹配。比如熔镍基合金，你得用碱性坩埚，否则炉衬侵蚀产物会污染熔体，造成铸件脆性。反之，熔铝青铜用石英砂质坩埚就行了，强求碱性反而引入硅污染。这玩意儿就像做饭，不是锅越贵越好，对吧？
炉衬寿命的痛点与对策
炉衬永远是熔炼炉运行成本的黑洞。一个中型水冷坩埚感应炉，炉衬寿命撑不到100炉次，那老板肯定拍桌子。提升寿命？三点：一是打结料配比，我给个土方子——镁砂骨料:镁粉:硼酸=70:28:2（重量比），混碾后必须在2小时内用完，否则吸潮结块直接报废！❗ 二是烧结工艺，必须分阶段升温，别想着一步到位，热震裂纹全是急脾气搞出来的。
熔炼炉耐火材料打结过程实拍
三是熔炼操作习惯：加料野蛮，铁块砸炉壁；冷炉快速升温；熔清后长时间高温保温……这些都是给炉衬折寿的骚操作。有一次我去浙江一家阀门厂，操作工图省事把料筐直接往炉膛倒，大块废钢“咣”一下砸上去，我听着都心疼——炉口那圈微裂纹绝对在偷偷蔓延。💡 后来焊了个导向滑槽，这问题才根治。
熔炼工艺参数的魔鬼细节
说到工艺参数，多数人只盯着温度。但熔炼炉真正见功夫的，是升功率梯度与保温时间的配合。熔炼316L不锈钢，早期满功率猛冲会导致铬的碳氮化物析出，后面浇注出来的铸件经过固溶处理都救不回来——晶间腐蚀敏感性飙升。我的习惯是：前30%功率阶段缓慢脱去炉料水分和油污，中段40%-70%功率熔清，最后阶段才全功率过热到浇注温度。别嫌麻烦，这规律是报废了十几炉才总结出来的。
还有电磁搅拌的利用。中频炉天生带搅拌，但很多操作工会忽略搅拌强度与熔体洁净度的关系。过度搅拌把熔渣卷入，搅拌不足又导致成分不均。我一般通过观察“驼峰”高度来控制——液面凸起直径的1/4到1/3是比较理想的范围。不过最近试了家厂的新电源，带智能搅拌频率调节，效果真香，可惜预算……哎。
问：熔炼炉熔炼不同牌号的合金需要换炉衬吗？
答：看情况。如果从碳钢切换到高铬不锈钢，最好换掉，因为碳会污染炉衬，后续熔高铬钢容易增碳，加工硬化趋势就变了。但若材质间互容性好，比如304和316L互换，彻底洗炉后可以通吃。洗炉就是倒完上炉余汤后，用新料快速熔一炉倒掉，像涮火锅底料一样——虽然粗暴但有效。✅ 顺便提醒：洗炉料别扔，回炉重熔经济又环保。
问：中频熔炼炉的功率密度怎么选才不亏？
答：经验公式：每吨钢水额定功率350-500kW，但精密铸件厂为了快速熔炼、减少氧化，经常取上限甚至超标。然而电网容量、变压器、电容柜全得跟上，否则谐波罚款够受的。我见过极端案例：1吨炉配800kW，熔得飞快，但炉衬一周就裂，电费还居高不下。一般推荐500kW/吨为平衡点，双供电系统可冗余到600kW。实在拿不准，联系厂家做仿真，比拍脑袋靠谱。
最后聊五块钱的熔炼炉智能化。现在流行加装氧探头、光谱反馈闭环控成分，但千万别迷信设备，传感器校准和取样代表性才是命门。某次炉前光谱结果硅偏低，操作工二话不说补了硅铁，结果浇出来全硅超标——因为取样时表面氧化膜没撇干净！❗ 这种低级错误，再好的PLC也救不了。说到底，炉子是人操作的，基本功不能丢。
感应熔炼已不是新概念，但把熔炼炉吃透的铸件厂，每吨钢水至少省20%成本，废品率降个位数。这行当没有秘籍，全在细节里磨。要是你觉得“差不多就行”，那废品堆会教你做人。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：熔炼炉实操解密：感应熔炼如何让铸件更致密
文章链接：https://www.zystgy.cn/a/53690
