很多工厂的变压器，坏得不明不白。说实话，我拆过不下五十台故障变压器，其中有三成？——油的问题。不是油没了，是油“变质”得不像样子。💡 你可能会说：“我们定期检测啊”，可检测报告上那些数字，你真看懂了吗？还是只看“合格”两个字就安心了？
今天不跟你扯标准条文，咱们就聊聊那些让变压器油“短命”的元凶，以及怎么让几十万甚至上百万的变压器多活几年。有些经验，是花钱买教训买来的，我都觉得心疼。
水份：变压器油的头号杀手
有个化工厂的案例，变压器投运不到两年，绝缘电阻狂掉。厂里以为是线圈受潮，差点吊芯大修。幸好我多问了一句：“油耐压打多少？”他们说：“45kV，还行吧。”我让他们测微水——好家伙，超过40ppm！标准是，嗯，新油一般要求20ppm以下，运行油超过35ppm就该警惕了。❗这种变压器，没炸已经是万幸。

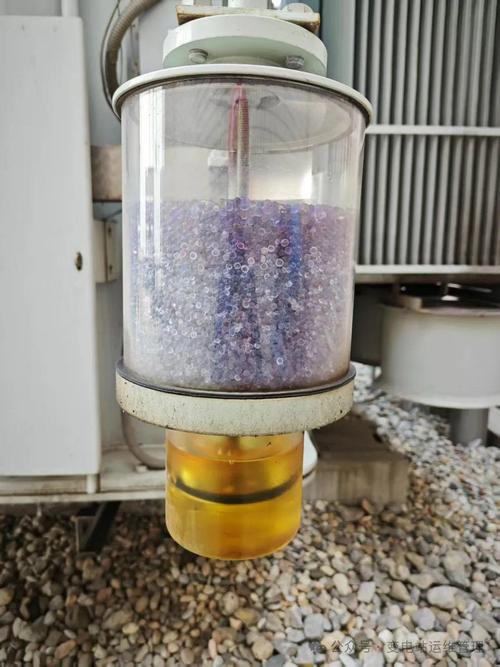

水份从哪里来？呼吸器里的硅胶，你多久没换了？甚至有工人觉得硅胶变色是正常现象……变色就说明吸饱水了，不换等于变压器直接吸潮气。还有就是密封垫老化，雨天进水。这些细节，真不是闹着玩的。
水份多了，油纸绝缘会快速老化，产生的气泡在电场里就是放电通道。这也就是为什么油耐压试验看起来可能还勉强合格，但实际运行时可能会突然击穿。
那该怎么办？除了维护呼吸器，在线干燥装置值得考虑。特别是南方潮湿地区，或者昼夜温差大的地方，变压器油会“呼吸”进潮气。
酸值：被忽视的慢性毒药
如果说水份是急性病，酸值高就是慢性中毒。酸值这东西，看不见摸不着，油还是清亮的，但其实已经慢慢腐蚀了固体绝缘和金属部件。我见过运行了15年的变压器，酸值0.3mgKOH/g，心想“还行吧”，结果一查，油中糠醛含量很高——说明绝缘纸已经严重降解。唉。
酸值升高的主因是油老化，特别是温度过高。长期过载，或者冷却系统不良，油温每升高10度，老化速度翻倍。这Arrhenius定律，搞化工的都懂。但现场有几个真正盯着油温的？等报警就来不及了。

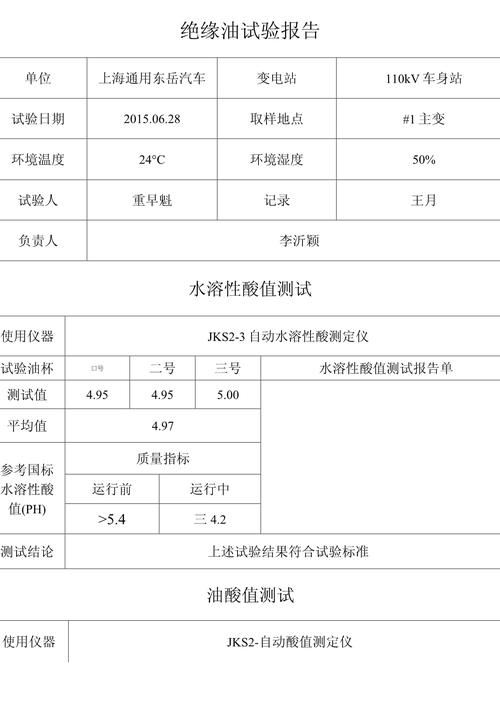

对付酸值，除了换油或者再生处理（比如吸附过滤），油中添加抗氧化剂只能延缓，不能逆转。所以定期检测酸值和介损，非常必要。很多工厂只做耐压和色谱，酸值半年才测一次……太冒险了。
这里插一句，关于油色谱分析，问个问题：
问：油色谱分析里有氢气、乙炔这些典型故障气体，什么情况下就必须立即停运？
答：根据DL/T 722，氢气注意值是150μL/L，乙炔注意值是1μL/L（对开放式变压器）或5μL/L（对密封式）。但注意值不是立即停运线，还得看产气速率。如果乙炔绝对产气速率大于0.1mL/h（开放式）或0.2mL/h（密封式），且数值持续上升，那得立即准备停运检查了。这可不是闹着玩的，乙炔意味着电弧放电！
如何选择合适的变压器油？
别以为随便买桶25号变压器油倒进去就完事。不同电压等级、不同环境温度，要求的油品不一样。比如：
- -10℃以下要选环烷基油，倾点低，不然冬天油凝了，投不了送电。
- 超高压变压器（500kV以上）对油中颗粒度要求极高，甚至要经过多级精密过滤。
- 环境敏感的，可选天然酯油（植物油），燃点高，降解快，但价格贵好几倍，氧化稳定性稍差。
再一个问题：
问：不同牌号的变压器油能不能混用？
答：原则上不建议混用，特别是不同基属的油（比如环烷基和石蜡基）。因为抗氧化添加剂可能冲突，混用后反而加速老化。如果必须混用，最低要求是新油复合标准，且混合油样的凝固点、界面张力、氧化安定性试验都通过。所以，能别混就别混，省那点钱不够买变压器的。
说到这，提醒一句：有些“再生油”打着低价旗号，实际是废油简单脱色处理，闪点可能不合格，容易着火。买油要找正规渠道，查看全分析报告。
换油还是再生？经济账要算清楚
油老化严重了，换油当然省事，但几吨油成本不菲，而且废油处理麻烦，环保查得严。在线再生装置这几年挺火，可以在变压器带电运行下循环净油，去除酸、水份、杂质。但要注意，再生吸附剂也可能把油中有益的抗氧化剂一同除掉，再生后要补加添加剂。另外，再生只是处理油，对已经老化的纸绝缘无能为力——如果糠醛很高，说明绝缘寿命已近终点，换油也没用。
所以，现场经验：当酸值超过0.2mgKOH/g，纸聚合度可能下降一半，这时候就要综合评估变压器的剩余寿命了。盲目换油可能是浪费钱。
好了，就说这么多。变压器油的事，细讲能写一本书。关键还是日常维护，多看一眼呼吸器，多测一次微水，可能就避免一次事故。那些“意外”停产，背后有多少是“人祸”啊。
最后再强调一下，油中溶解气体分析（DGA）是最有效的早期故障检测手段，三个月一次不可省。别问我怎么知道的，都是教训。
