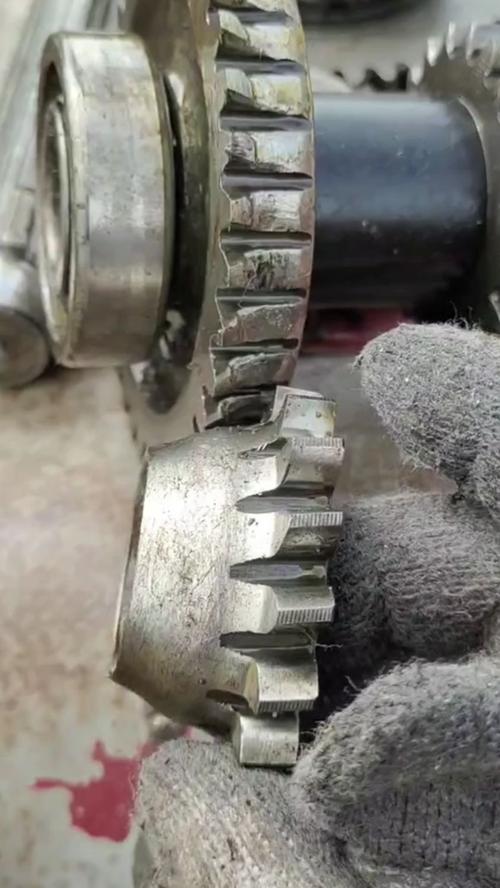

做设备维护的朋友，十个里有九个跟我抱怨过齿轮箱故障。拆开一看，齿面点蚀、胶合……啧啧。换个油吧！结果越换越糟？这事儿我见太多了。今天不聊虚的，咱们掰扯掰扯齿轮油那点事儿——特别是那些教科书上没写、同行打死不说的弯弯绕。
粘度，你选对了吗？
说实话，齿轮油粘度这事儿，真不是越大越好。很多人固有思维：油稠=油膜厚=保护强。对，也不对。低转速、重载荷的齿轮，确实需要高粘度来扛极压。可一旦转速上来，过高的粘度反而要命——搅油损失剧增、温升吓人、功率白白耗掉。尤其那种油浴润滑的减速机，稠油甩都甩不开，齿面干磨……后果你懂的。更别提某些老机子，密封件本来就老化，高粘度油一进去，漏得底朝天。

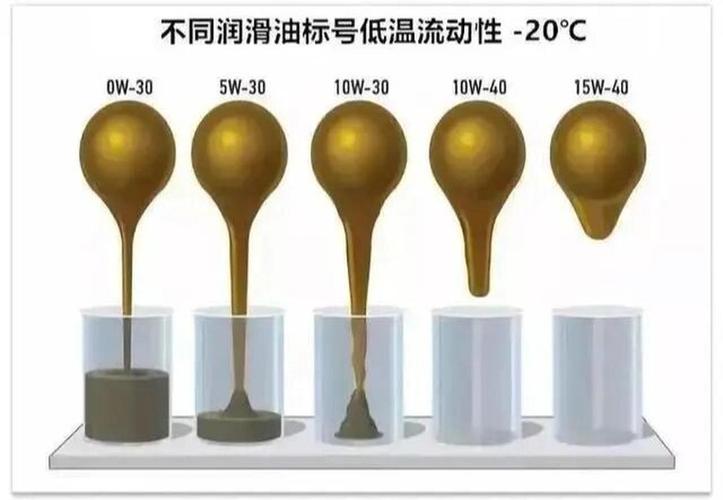

反过来，粘度太低也不行。油膜撑不住，金属直接接触，擦一下就完了。所以，到底该怎么选？跪下来看说明书！——开个玩笑。但说明书上的推荐值绝对是第一准则。等你经验多了，碰到工况偏离太多再微调。比如环境温度常年零下二三十度，赶紧考虑低温流动性，别再死抱CKD220不放了……得看倾点，看粘度指数。
问：减速机原来用150号，我嫌夏天油稀发热，换成220号靠谱吗？
答：我见过太多这么干的。点温计一测，轴承位置温度反而飙了五六度。为什么？内摩擦增大了呀。除非你的减速机原本就是轻载高速、油温常年偏低，否则任意跳级增粘，等于给齿轮系加了个累赘。真想换，至少记录一周运行参数，对比后再说。别凭手感拍脑袋，那玩意儿不科学。
合成油还是矿物油？别被忽悠瘸了
一说合成油，销售话术铺天盖地：换油周期长、省电、抗高温……听着像神油。但我得泼盆冷水：不是所有齿轮箱都配得上合成油。对，不配。你一台普通的皮带输送机减速机，负载稳定、环境干净，用矿物油、定期换，十几年也没病。花三倍价上PAO全合成，回报率？约等于往江里撒硬币。除非你面临这些情形：极低温启动要求、超高温运转（矿物油扛不住结焦）、或希望延长换油期以减少停机——尤其那种高空、海上风电，换次油成本吓人，这时候合成油的长寿命才算真有价值。
还有件事。合成油跟某些密封材料不相容。有人换了合成油，没多久密封件溶胀漏油，反咬油不行——其实是你没看MSDS。所以，换油类型前，查密封兼容性，马虎不得。
问：都说合成油节能，到底能省多少？回本要几年？
答：理论上，合成油牵引系数低、摩擦小，能省那么1%-3%的电。你算笔账：一台55kW电机，满负荷年运行6000小时，工业电价0.8元/度。全年电费约26.4万。省2%就是5280元。再对比你合成油比矿物油多花多少……如果加装在线监测、溢价不高，一年多回本有可能。但话又讲回来，小功率设备根本别算这个，省那点电还不如把心思花在精密对中上。
换油周期——谁才是话事人？
最常见的台词：“按供应商建议，两年一换。”大哥，你那工况是恒温恒湿无尘吗？齿轮油寿命衰减跟温度、负荷、粉尘、进水关系太大。有个化工厂，齿轮箱运行温度长期85度，矿物油两百小时就氧化得不成样了，还傻等两年？直接一年一换都嫌长。说到底，换油周期不是死数字，是靠油液分析定出来的。粘度变化、酸值、水分、磨损金属——这些指标不撒谎。别省检测费，一次分析几百块，总比崩个齿圈划算。
另外，就算油还能用，添加剂耗尽了也没戏。极压剂、抗磨剂、防锈剂不是永动机。齿轮油一旦泡沫多、乳化、异味，别犹豫，立马换。等到铁谱上满是金属屑……晚了。
清洁度——被忽视的终极杀手
很多故障，根本原因不在油品本身，而在杂质。新油都未必干净，倒进脏的储油罐、用旧抽油泵，颗粒度直接飙升。我见过新买的220号油，经泵送后NAS等级从7级掉到12级——简直泥汤。还有齿轮箱呼吸器，堵了、掉了？粉尘呼呼往里吸。齿轮在这种油里运转，就像拿砂纸磨齿面。你辛辛苦苦选的高端油，一顿操作，全废。
怎么办？过滤器系统别当摆设。该换滤芯勤换，定期检查滤前滤后压差。尤其油循环系统，旁路过滤常开着，清洁度守住NAS 7级起码。小齿轮箱没法装过滤器？那就新油必经滤油车注入，储运全程密封，这钱省不得。
问：我们厂里老设备，齿轮油进水乳化怎么破？
答：先找水源！冷却器漏了？密封坏了？环境冲洗水飞溅？解决不了源头就永远在治标。轻微乳化，可以油水分离机在线脱水，或添破乳剂——但注意破乳剂有时影响添加剂。严重乳化，油必须全换。另外，经常开机、将油温提升到70度以上保持几小时，能蒸发部分水分。但这是权宜之计，长期还是得搞好密封和呼吸器的防水。水损害对齿轮油寿命的打击是毁灭性的，别拖。
最后啰嗦几句。齿轮油这行，没有万能神油，只有合不合适。迷信大牌、跟风换油，不如扎扎实实读懂自己设备的脾气。工况数据、油样报告比任何广告都有说服力。再有，新手总爱问“这油能用几年”，老手却问“来，看看最近一次铁谱分析”……差距就这么拉开了。哦对，我是真见过有人往齿轮箱里加黄油——你猜后来怎么样了。
