一单赔了半年奖金，就栽在一颗螺栓上
去年秋天那批出口德国的设备，差点让我卷铺盖走人。 就一颗小小的不锈钢螺栓——图纸上标的304，采购图便宜混了半箱201进去。 装船前抽检，扭矩测试直接断了两根。 返工、空运、违约金，算下来二十多万。 不说了，都是泪。
说实话，做了十几年机械，工业紧固件这种基础件，反而最容易被忽视。 觉得不就是螺丝螺母嘛，谁还不会拧？ 结果就是，你越不当回事，它越在关键时刻给你脸色看。 尤其是现在，设备越做越紧凑，工况越来越复杂，高温、振动、腐蚀…… 拧紧扭矩多一牛米少一牛米，寿命能差几倍。
选型时看这三点，比看十本样本都有用
我经常跟新来的工程师讲，选紧固件别一上来就翻厂家目录。 先搞清楚三个问题：
- 这地方到底受什么力？ 是单纯拉伸还是剪切？ 有没有交变载荷？ 曾经有过一个案例，振动筛用普通8.8级螺栓，三个礼拜就松了，换细牙螺纹加防松胶，消停了。
- 表面处理够不够“阴险”？ 镀锌、达克罗、镀镍…… 看着都是白的，用在户外含盐环境试试？ 我们吃过亏，海边项目一律上316不锈钢或达克罗，成本是高，但返修更贵。
- 配套的垫圈、螺母别瞎配。 螺栓硬、螺母软，看着拧紧了，其实螺纹早滑了。 垫圈材质不对，电位差一起来，电化学腐蚀比没垫圈还快。 想想都头大。
问： 为什么明明拧紧了，用一段时间螺栓自己就松了？
答： 松动可不止是没拧紧。 常见原因：一是预紧力不足，被工作载荷拉松；二是螺纹配合间隙大，振动下微动磨损；三是被连接件塑性变形，比如软垫片压溃导致张力消失。 解决办法？ 改细牙、加弹垫、用防松螺母、或者改用扭矩－转角法拧紧，别傻乎乎只靠力矩扳手。

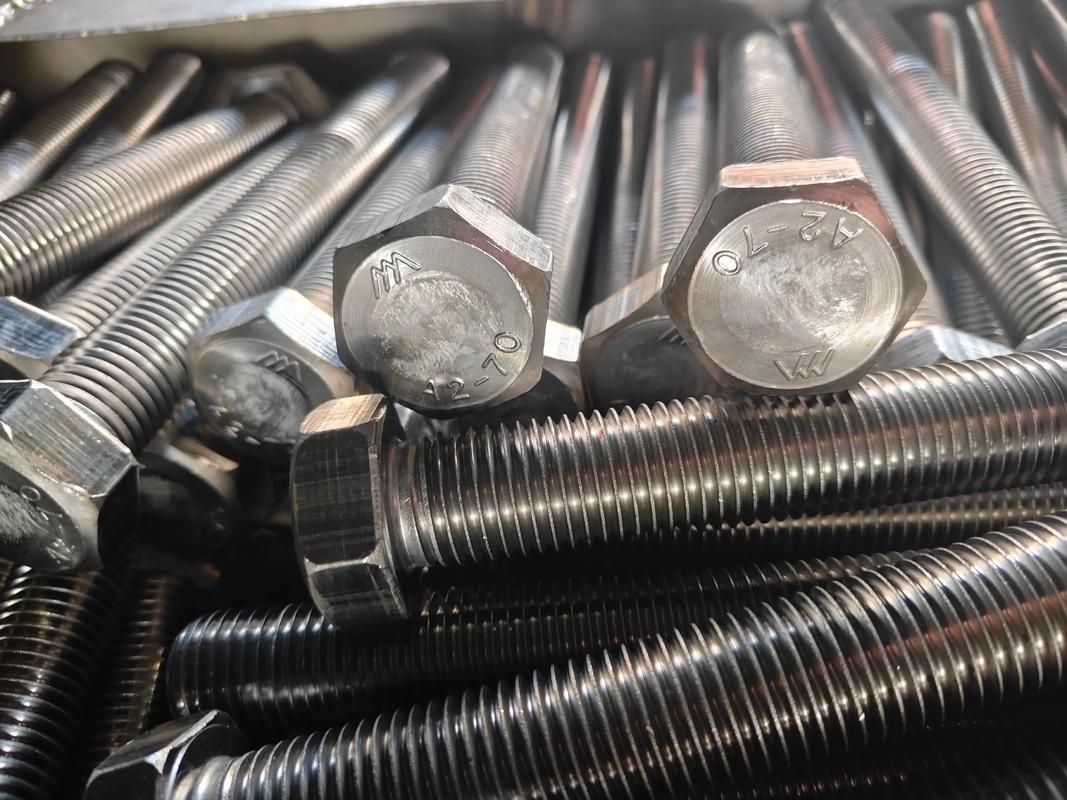

问： 不锈钢紧固件是不是一定不会生锈？
答： 错了！ 304只是耐腐蚀，在沿海氯离子多的地方照样锈。 还有晶间腐蚀、应力腐蚀，根本防不胜防。 我们有的零件用双相不锈钢2205螺栓才挺住。 另外，表面划伤、铁屑污染也会招锈，仓库里碳钢和不锈钢千万别混放——交叉污染这种低级错误，我骂过不止一次。
说说那些年我们踩过的标准坑
现在标准是真多：GB、ISO、DIN、ANSI、JIS…… 看着都对得上，实际一装就卡壳。 尤其是外贸订单，标准转换最容易出岔子。 比如M10螺栓，粗牙螺距1.5，但德标喜欢用1.25的细牙；再比如六角对边尺寸，国标比ISO小一点，呆扳手塞不进去的尴尬，现场工人恨不得把设计叫下来掰扯掰扯。

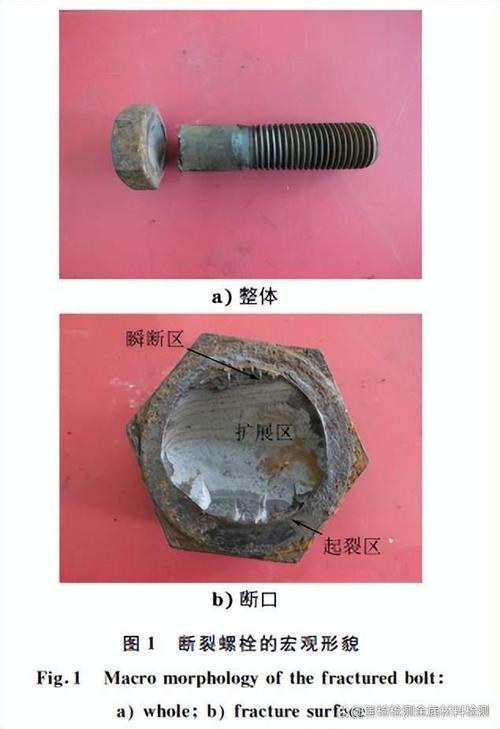

还有一个大坑：强度等级。 8.8、10.9、12.9…… 数字背后的碳钢热处理学问大了。 我们有一次用了12.9级螺栓锁紧一个铸铝件，结果铝件螺纹全拉坏。 强度不是越高越好，得考虑基材，考虑韧性。 氢脆更是隐形杀手，高强螺栓酸洗没搞好，装上去没几天就脆断，你找谁说理去？
问： 外贸图纸上老看到UNC、UNF螺纹，跟公制的能互换吗？
答： 千万别混！ 压根不是一套系统。 英制螺纹用英寸，牙型角60度但直径英制，勉强旋进去会咬死。 我还见过愣头青把3/8-16UNC硬拧进M10孔，当时是紧了，设备一运转，螺纹全烂。 转换必须查表，该用统一标准螺纹就单独采购，别心疼那几个小钱。
仓库里那些不起眼的事，往往要命
紧固件这行，三分产品，七分管理，这话我信。 你订回来的高强度螺栓表面发黑处理，淋点雨没擦干，第二天就冒黄锈。 库存标识不清，304和201混放，最后谁分得清？ 就算拿去打光谱，成本和时间你等得起？
我们还立了个规矩：所有紧固件进厂，除了抽检尺寸硬度，必须测氢脆敏感性。 尤其是高强度件，真的不敢省。 一次失效的代价，够测几千次。 另外，存放区严格分区，碳钢、不锈钢、铜件、镀层件，各自隔离，架上标牌用醒目的颜色区分——顺便说一句，别用记号笔直接在零件上写，表面会腐蚀。
这些年，我也慢慢学乖了。 关键位置，比如风电主轴连接、压力容器法兰，全用液压拉伸器或扭矩倍增器。 螺栓预紧力精确到百分比，拿数据说话。 再不相信“手感”和“经验”——手感这玩意儿，星期一和星期五能一样吗？
说到底，工业紧固件就是这样。 平时你觉得它土得掉渣，不值钱，可一旦出事，就是大事。 而且查到最后，多半是细节上犯了蠢。 别问我怎么知道的，都是真金白银买的教训。
