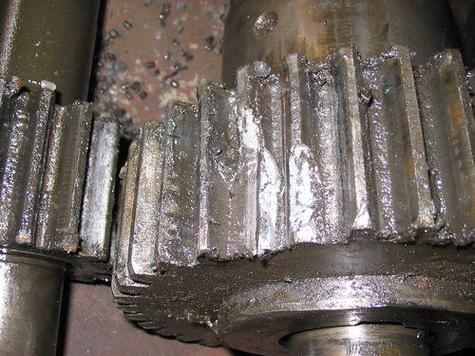

上个月，车间一台减速机突然发出宰牛般的嚎叫。拆开一看，好家伙，高速轴齿轮直接崩掉半个齿——齿根断裂面闪着贝壳纹，典型的疲劳断口。说实话，那一刻我后背发凉。这玩意儿要是再晚发现半天，整个产线得停三天。
工业齿轮，这东西太普通了，普通到很多人压根不想多看一眼。但就是这坨铁疙瘩，扛着整个现代工业的扭矩。从矿山破碎机到航母甲板，没有它，电动机就是个高速空转的陀螺。
设计不是画个渐开线就完事儿
刚入行那会儿，我以为齿轮设计就是模数、齿数、压力角一套组合拳。后来被现实抽肿了脸。记得有次给一台辊压机配齿轮，照着手册算得漂漂亮亮，结果装机跑了不到两百小时，齿面剥落得像月球表面。老板叼着烟幽幽地说：“你算过齿向修形吗？考虑过箱体变形吗？” 我傻了。
齿轮的命门往往藏在细节里。修形，这词儿听着就玄。齿向修鼓形、齿廓修缘，图面上就几道微米级的曲线，可这决定了载荷是均匀摊在齿面上，还是全挤在一头。还有侧隙，留大了哗啦啦响，留小了热膨胀一卡死，整个齿轮箱变烤箱。别问我是怎么知道的——那股烧焦的油味儿这辈子忘不了。
说到材料，20CrMnTi、17CrNiMo6、18CrNiMo7-6……牌号能背一宿。但光选对钢号没用，纯净度才是王道。钢水里飘着的夹杂物，就是齿轮的胎里带病。前年一批齿圈，探伤发现内部有链状氧化铝，直接报废。钢厂那边还振振有词：“符合国标啊。” 我直接怼回去：“你那个国标是普钢的，齿轮钢要的是真空脱气加电渣重熔！” 最后他们赔了料钱，但耽误的工期只能自己咽。
热处理：淬火池边上的神经战
热处理是齿轮的投胎环节。渗碳淬火，表面硬如玻璃，心部韧如弹簧——理想状态是这样。但炉子一有脾气，出来的就是废铁。我曾经盯着个井式渗碳炉三天三夜，就怕碳势波动。深了表层出现网状碳化物，一崩一片；浅了硬度上不去，服役寿命直接打三折。

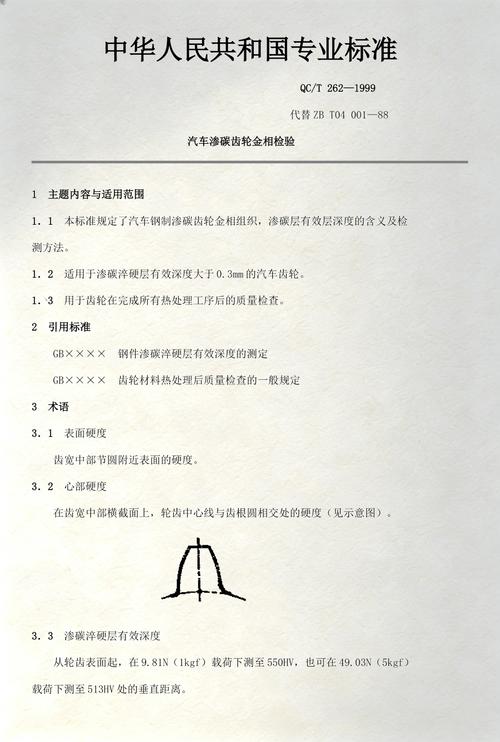

有回做一款风电齿轮，技术要求齿面硬度58-62 HRC，有效硬化层深2.4-2.8 mm。淬火后抽检，层深2.1 mm。就差0.3，一炉子全返工。厂长脸都绿了。后来查出来是热电偶老化，炉温低了8度——对，就8度，毁了十几吨的活。从此我立规矩：每炉必须随炉放剥层试块，每批都做金相。那些渗碳体级别、马氏体针长、残余奥氏体量，在显微镜底下清清楚楚，骗不了人。
💡 问：渗碳齿轮磨齿时老有裂纹，怎么破？
答：首先别怪磨齿工。先查回火充分不充分。残余奥氏体多，磨削热一激，组织转变应力能把齿面撕成蜘蛛网。其次看磨削参数，进刀量是不是太大，冷却液浇到位没有。还有个冷知识：磨削后立刻再做一次低温回火（俗称“去应力”），180度保温4小时，能解决多数微裂纹问题。别问我为什么，干热处理的老法师都这么传。
润滑，不是有油就行
太多人以为齿轮润滑就是倒桶油进去，液面够了就万事大吉。大错特错。我见过把齿轮油和液压油混着加的操作，结果添加剂打架，生成一团团黑泥糊在齿根，油泵吸不上来，齿轮干磨到冒烟。那哥们儿还一脸无辜：“都是油嘛。”
❗ 工业齿轮油选型三要素：粘度、极压性、清洁度。低速重载的，必须高粘度加高EP添加剂，否则油膜一破，金属直接焊合再撕裂，那就是咬合磨损。高速的反而怕油太粘，搅油发热能把油箱煮到冒蒸汽。记得有台船用齿轮箱，因为换了便宜油，不到半年齿面出了密集麻点——典型的微点蚀。船东差点没把我们告上法庭。
问：怎么判断齿轮油该换了？看颜色还是闻味道？
答：看颜色是玄学，闻味道伤肺。正经做法：定期取样做铁谱分析和粘度检测。铁谱片上一堆切削状磨粒，说明有硬颗粒在里头搅；粘度下降超15%，基础油裂解了，趁早换。还有个土办法——用手搓一搓：如果手指间的油拉丝明显变短，甚至有颗粒感，别犹豫，立刻泄油清洗。我现场就这么干，比等化验结果快多了。
安装，螺栓里藏着魔鬼
齿轮本身做得再精，装错了全白搭。最怕那种“大力出奇迹”的师傅。遇到过用大锤硬砸联轴器的，砸完不打表，结果齿轮箱一开机振得跳舞。轴不对中，齿面上载荷分布系数Kβ能飙到2.0以上，等于局部载荷翻倍。这时候齿面点蚀、断齿只是时间问题。
还有螺栓紧固，看似简单，其实坑最多。某个水泥磨减速机，地脚螺栓没按规定力矩对角分步拧紧，结果箱体扭曲，轴承孔变成了椭圆，齿轮啮合的一侧轻一侧重，跑合期都没过完就异响。拆下来一看，齿面沿齿向磨出一道深深的台阶，压痕都发蓝了——摩擦温度至少300度。教训啊。螺栓预紧力不足或过大，都是隐患。现在我都要求用液压拉伸器或者力矩倍增器，并且写进作业指导书，谁跳过步骤谁担责。
说到底，工业齿轮这行，理论和实践之间隔着一层油污。书本上的赫兹应力算得再漂亮，也比不上现场摸一把温度、听一下声音来得实在。可惜，年轻人越来越不愿意钻车间了。都在搞算法、搞物联网，可齿轮还是得一颗一颗啃铁。希望哪天AI真能直接削出完美齿形，那我这老家伙也就能退休了——不过，热处理炉子里的微妙气氛，计算机能搞定吗？我表示怀疑。
