上个月去一家汽车零部件厂，产线上的机械臂突然就“失联”了。中控室的哥们儿冲着屏幕直挠头——以太网/IP 网络闪着红灯，可交换机日志看起来一切正常。他们IT部门的人过来，第一句话：“Ping得通啊，这能有啥问题？”听到这话，我心里咯噔一下。得，又是一个把 EtherNet/IP 当办公室网络玩的惨案。
说实话，工业通讯协议里面，以太网/IP 属于那种让你又爱又恨的东西。爱的是它兼容性好、拓扑灵活，恨的是太多人因为“以太网”三个字就掉以轻心。2023年HMS Networks的调研数据，EtherNet/IP 在全球工业网络市场的份额已经超过30%，稳居第一。可越是普及，误解就越深。

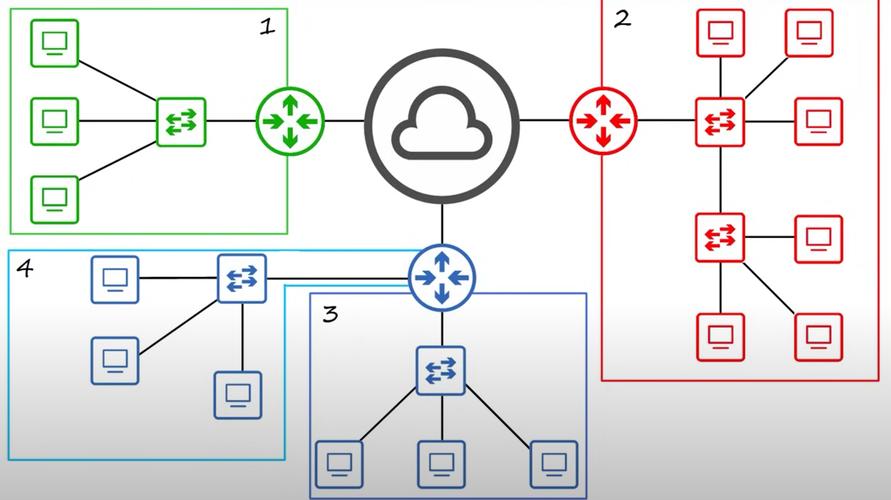

“Standard Ethernet” 与 “Industrial Ethernet” 的血缘关系——但不是双胞胎
讲真，我遇到不少搞机械设计的工程师，一听到 以太网/IP 就摆摆手：“不就是TCP/IP嘛，我们公司网管就能搞定。” 啧，这种想法真要命。EtherNet/IP 确实建立在标准以太网的物理层和数据链路层之上，但它承载的应用层协议是 CIP（Common Industrial Protocol），这才是灵魂。CIP把设备抽象成对象，电机、驱动器、传感器，每一个都被模型化成带有属性、服务、行为的对象，通过 隐式报文（Implicit Messaging） 做实时I/O数据交换，又用 显式报文（Explicit Messaging） 处理配置及诊断信息。这两种报文的优先级、数据包间隔（RPI）要求完全不同——你让一个只会配VLAN的IT工程师去调 RPI 和 Requested Packet Interval，多半会抓瞎。
我印象深刻的一次故障诊断：一条焊接产线频繁丢包，客户坚称网络带宽没占满。后来用Wireshark抓包才发现，大量 UDP组播 的隐式报文被办公网的广播流量挤掉了队列。他们把 QoS（服务质量） 策略配得稀烂，以为工业交换机和普通交换机一样，开个 IGMP Snooping 就算完事——哪有这么便宜的事？😤
问：EtherNet/IP 到底用TCP还是UDP？为什么不能一概而论？
答：好问题。隐式I/O报文通常用UDP组播或单播，因为它的需求是低抖动、低延迟，丢掉几个包可以靠下次刷新弥补，反而重传机制会坏事。显式报文（比如下载参数、上传错误日志）则走TCP，要保证可靠性。这就导致网络里同时跑着两种流量模型，对交换机的队列调度和缓存能力是硬考验。很多现场用客厅路由器代替工业交换机，天坑，迟早出事。
那些年我们一起踩过的拓扑坑

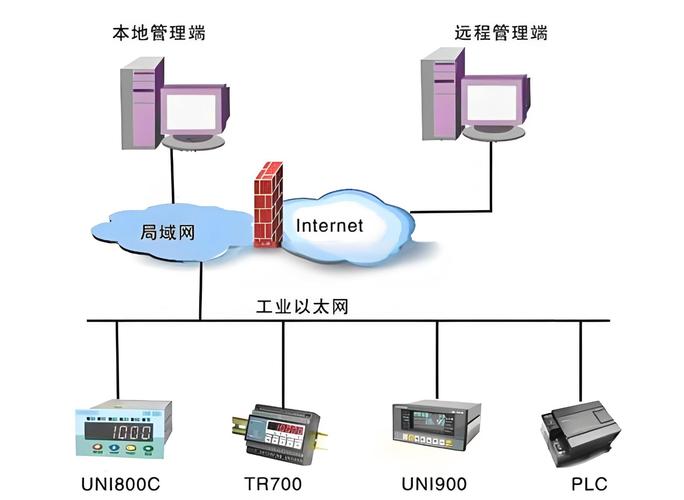

早年间做系统集成，我最怕客户说：“我们用过 DeviceNet、ControlNet，不就是换个线缆吗？” EtherNet/IP 的线性拓扑或星型拓扑配合交换机构成，看起来简单，但实际布线时的 端接电阻、接地、屏蔽 要求完全不一样。尤其是使用 EtherNet/IP 进行运动控制的时候，CIP Motion 对时钟同步的需求暴增，得靠 IEEE 1588 PTP（精密时间协议） 来保证轴间同步——这时候，一个没注意的铜缆弯折半径，或者用了劣质RJ45水晶头，都能让同步误差超限，驱动报错停车。
还有更有趣的。去年去一家食品包装厂，他们用 EtherNet/IP 连接200多个分布式I/O，开机半小时后部分模块掉线，再过一会儿又自己恢复。请了原厂技术支持，派人看了两天没结论。最后发现——电源模块的DC直流母线，受隔壁灌装机的变频器谐波干扰，拉低了CP（通信模块）的供电电压，临界状态时芯片复位。这种事情，跟协议本身无关，但却是实施中百分之百会遭遇的现实。🛠️
问：用 EtherNet/IP 时，如何区分是网络问题还是设备自身的bug？
答：老江湖一般先看三个维度：设备侧的 EtherNet/IP 状态码，比如连接超时还是连接拒绝；然后看交换机的端口错误统计，CRC错误、丢包率；最后用软件查询 CIP对象 的故障log。如果CRC正常、端口计数干净，但连接总是莫名断开，大概率是固件里TCP栈的处理有瑕疵，得给设备厂家提case。现场常备一个镜像端口抓包工具，简直是照妖镜。
安全这件事：CIP Security到底为什么没铺开？
谈论工业网络不聊安全，简直是犯罪。但现实是，无数 EtherNet/IP 网络跑在完全没有加密和认证的环境下。你不奇怪吗？CIP Security标准早在2015年就发布了，支持 TLS（传输层安全） 和 DTLS（数据报传输层安全），能给设备身份验证、防篡改、防重放。可我们平时经手的项目，十之八九不开，理由是“影响实时性”、“配置复杂”。
最近的一个教训：一家水处理厂的 EtherNet/IP 控制器被勒索病毒打穿，攻击链路居然是从办公楼WiFi跳板到未隔离的SCADA网络，再通过 CIP显式报文 修改了PLC的标签值，把泵阀状态全部搞乱。损失惨重。事后分析，他们的工业控制网段和办公网段只隔了个家用路由器做NAT，形同虚设。如果启用CIP Security的 设备身份认证，至少修改数据得先过密钥这一关。可话说回来，太多老设备根本没法升级固件来支持CIP Security，这就形成了一个巨大的现实困局——要不全换，要不裸奔。
问：小规模 EtherNet/IP 网络，预算有限，安全如何做简易加固？
答：最低成本三板斧：物理隔离是首道防线，别让控制网络接入任何能上外网的接口；其次，交换机端口做 MAC地址绑定 和 802.1X端口认证，防随意接入；第三，断开不用的网络服务，比如关闭Web服务器、禁用不必要的显式报文写权限。这些不花钱，全靠细心。至于深层包检测（DPI）的工业防火墙，那是后话了。
十年前我刚入行的时候，有人对我说“工业以太网就是换个壳”。现在我想说，以太网/IP 就像一把瑞士军刀，你用好了能切能锯能开瓶盖，用不好就割自己手。这几年智能制造推得猛，OT和IT融合喊得震天响，但一线工程师要面对的还是那些老问题：接地、干扰、配置冲突、固件兼容性。这才是真相。
最近在试罗克韦尔的新款控制器，双端口 EtherNet/IP 环网冗余做到毫秒级切换，蛮惊艳。但想起以前累死累活排查故障的日子，还是得念叨一句：协议先进归先进，落地的时候，别迷信，多用示波器多抓包，比什么都强。💡
