第一次在车间看见NX打开的模具总装图，我差点以为显卡崩了——密密麻麻的滑块、斜顶、水路，三维标注像蚂蚁爬满屏幕。旁边老师傅叼着烟，鼠标滚轮缩放得飞起，轻飘飘甩了一句：“用NX搞模具，你得先忘记所有二维逻辑。” 这句话我花了三年才消化透。
说实话，在中小模具厂，NX至今都像个格格不入的怪物。大伙儿习惯了AutoCAD画排位，再导进某个傻瓜式分模软件里拉拉扯扯。省事吗？当然！——直到遇上汽车格栅、进气管、弯管接头这些鬼东西，分型面扭曲得连软件自己都卡死。✅ 这时候你才想起NX那套非参数化的同步建模有多救命。不用管特征树里那一大堆父子关系，直接推拉面、偏移区域，甚至能实时检测壁厚变化。去年做一套B柱下护板，产品设计方改了7版数据，都是曲面大动。换作传统参数化软件，我得推翻重来至少五次；NX里嘛，下午茶前搞定，还顺便优化了冷却回路。
❗不过话说回来，NX的学习曲线陡得离谱。我2015年带过一个徒弟，211机械本科，信心满满地装了破解版，一个月后跑来说：“师傅，我连草图约束都搞不利索。” 这不是智商问题——NX太多隐式规则了。比如拉伸一个截面，你得先弄清「开放轮廓智能分界」到底开没开；倒个圆角，刚性与软倒角算法差异能让后续抽壳直接失败。这些坑官方教程很少提，全靠论坛里翻老帖，或者像我这样一个个夜深人静的崩溃中试出来。
💡 所以当有同行问我要不要学NX，我总会先反问：你做的活儿值不值得这三百小时的上手成本？ 如果天天是平面滑块模，说实话AutoCAD加燕秀外挂够用了。但一旦涉及复杂曲面、多次抽芯、需要与Moldflow协同仿真，NX的优势就是碾压级的。特别是它的WAVE几何链接器——你可以把总装配里的相关面链到子零件，做到全关联更新。改一处主模型，所有滑块、入子、电极自动跟随，这玩意儿配合Teamcenter做PLM管理，出错率能直接从两位数砍到零。
分模不是拆积木：同步建模的暴力美学
2018年我遇到一个反人类的设计：某医疗设备外壳，全是自由曲面，分型线在产品R角上飘忽不定，常规思路根本做不了。硬着头皮用NX的分型面构建曲面功能块，分段扫掠、桥接、收敛控制点……前前后后试验了四个下午，最后在一个根本不属于分型线的位置硬生生切出了一条连贯斜面。怎么做到的？利用等斜度曲线分析拔模角度，再用同步建模把局部区域扭转了0.5度——就为了让公母模顺利脱离。事后连甲方德国工程师都发邮件问怎么实现的，我回了个截图附一句：“Just NX magic.” 那感觉，真挺爽。
很多新手迷信全参数化，觉得无参就是邪道。其实在模具修改狂魔客户折磨下，参数化反而成了枷锁。NX的高明之处在于给了你选择的权利：你可以在关键位置保留特征树，在非核心区域直接移除参数，用同步建模随意编辑。这个灵活度在后期大改时有惊人弹性。而且别忘了，NX自带的Check-Mate验证工具能实时检测几何质量，尖锐边、小面片、几何间隙——这些在别的软件里要导出STP再修复的问题，NX内循环直接搞定。
不过，坑也不是没有。NX的某些功能藏得极深，比如那个移动区域命令，在同步建模菜单里叫“偏置区域”的变体，其实能玩出花来：同时移动多个相关曲面保持拓扑不变，尤其适合改产品肉厚不均的问题。但前期不注意图层和集管理，后期找面找到崩溃。我还专门写了个小宏把特定颜色的面自动归到集合里，省去重复选择。
编程与仿真：一统天下的野心

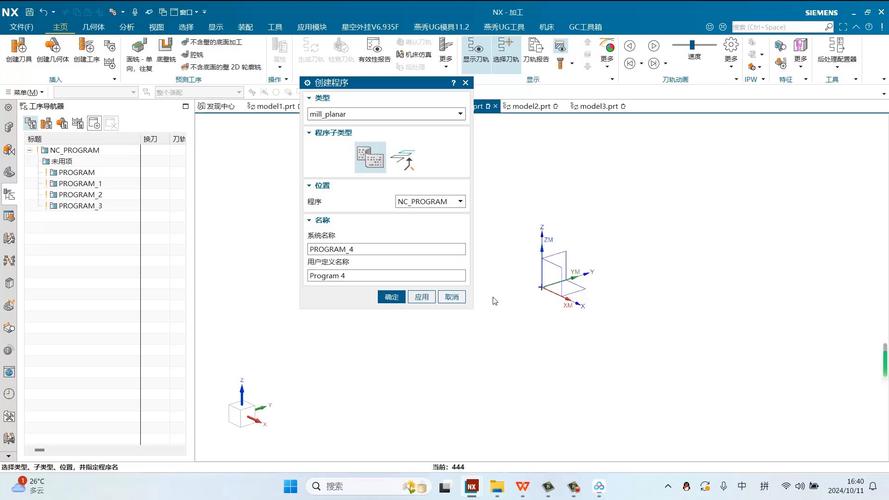

NX其实早就不只是CAD了。现在他们力推基于模型的定义（MBD），把PMI三维标注直接挂在模型上，下车间看图都用平板了。我们厂去年开始推，阻力不小，但好处明显：图纸版本混乱问题彻底消失。CAM模块更不用多说，高速铣、五轴联动，涡轮叶片加工能用专用策略算出无干涉刀路，后处理定制化到每台机床的指令集。有次给一个叶轮做五轴编程，用Hypermill试了半天有撞击点，换NX自动避让算法，十分钟算完，模拟时刀路绕着叶片优雅得像跳芭蕾……顿时觉得软件价值的差距，粗暴体现在价格上了。
不过我对NX Nastran又爱又恨。做大型模具强度分析时，它的求解效率确实高，但前处理设定繁琐得可怕——网格划分规则、接触对的法向检测、收敛容差，稍有不对就报错不收敛。最近遇到一个模架变形问题，边界条件设了四个版本才跑出合理结果。它就不像某些软件那样有“傻瓜一键分析”按钮，这大概也是专业尊严所在吧。
QA：那些没人明说但迟早会问的问题
问：NX对电脑配置要求到底多高？我感觉工作站在分区时都卡。
答：这问题太真实了。官方的配置单看看就行，实际用起来，内存至少32GB起步，显卡必须专业卡，NVIDIA RTX A系列或同等，游戏卡在大型装配下会出显示bug——别问我怎么知道的。硬盘务必M.2 NVMe，模型保存时滞后感明显。还有个小技巧：把可视化性能里的对话框“显示模型简化”调成“自动”，大装配旋转时流畅度提升一倍。至于曲面复杂时CPU占用100%？那是NX在后台计算相切连续，忍忍吧。
问：我SolidWorks用了五年，转NX要多久？意义大吗？
答：看你要干啥。如果是简单设备钣金，别折腾。模具和复杂产品设计的话，转！完全不是一个思维层级的工具。上手时间，每天高强度练的话，两个月能摸熟基本建模和装配。但同步建模思维需要刻意练习——重点攻克“选择性粘贴”、“重用库”、“部件族”，这三项能大幅度提升系列化设计效率。最难受的是放弃SW的智能尺寸全约束习惯，NX里很多草图形状用几何约束就够，不用全尺寸。还有，千万别用NX的草图镜像，后面修改会莫名其妙断关联；用“实例几何体”或者建模完再阵列，稳定得多。
最后聊几句行业感慨吧。现在动不动就提人工智能设计，好像AI能瞬间生成最优模具方案。实际呢？上周刚试了某智能设计插件，给一个箱体自动创建抽芯机构，结果把滑块放到了定模侧——产品根本脱不了模。所以至少五年内，真正懂工艺、懂NX里各种犄角旮旯命令的老工程师，仍然稀缺。软件越强大，越考验使用者的深厚判断力。
深夜写稿，又想起一个事：NX的孔表功能可以自动识别所有孔特征并生成坐标列表，定位精度比手动测量高得多，可大量模具设计师还是在CAD里手动标坐标。不是懒，是真不知道。这就是信息差带来的效率差距。所以你也别光学软件操作，多去西门子社区扒一些案例，常有意外之喜。✅
