一、断丝——所有做线切割的痛点

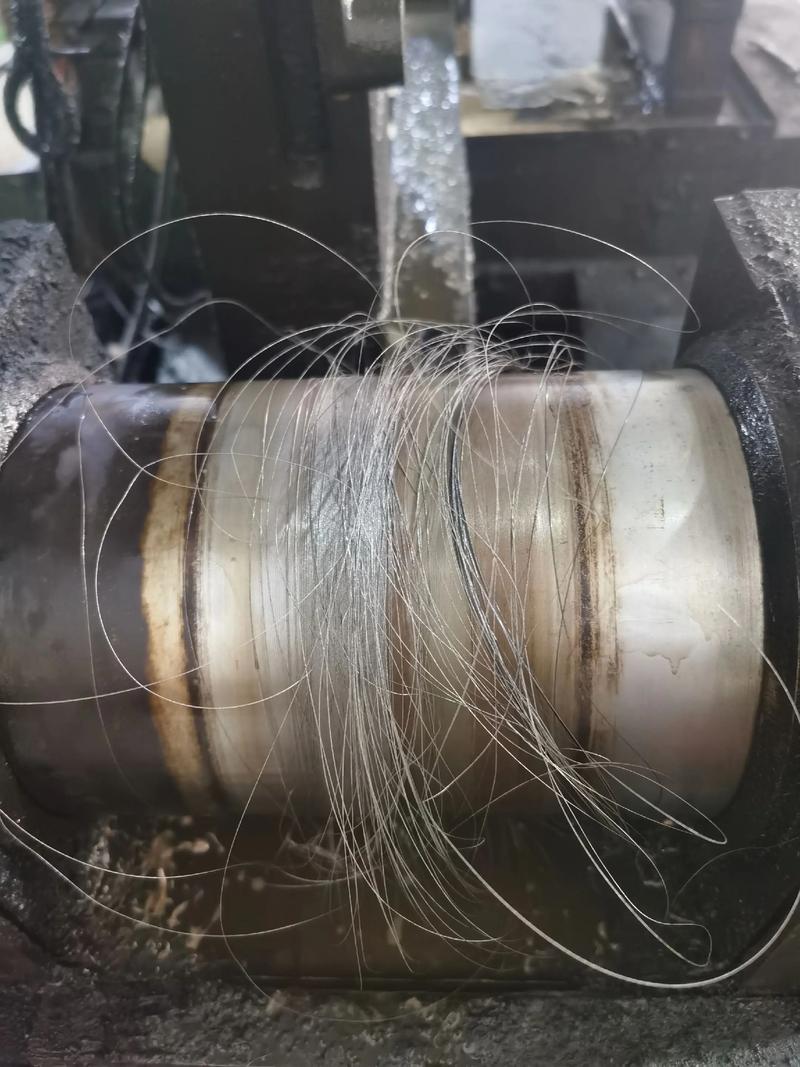

快走丝、中走丝这辈子，谁没跟钼丝较过劲？尤其是夜班，凌晨三点，整个车间就那’滋滋’声催眠。突然，’啪！’——断丝。脑子瞬间清醒，然后一股无名火。刚换的丝啊，俩小时不到，又废了。记得有一次，切一个急件模具，一晚上断六回，我差点把旁边的扳手扔过去。
断丝的原因，书本上列了十几条。但实战中，最坑爹的往往是那些不起眼的细节。比如导电块。很多人以为导电块只要能导通就行，其实它若磨出深槽，钼丝在里面走会不顺畅，接触电阻忽大忽小，局部发热严重，丝很容易从那里熔断。✅ 诀窍：每换一卷丝，顺手把导电块转个角度，或打磨一下接触面，让它始终平滑。要是已经磨成V形槽，别犹豫，赶紧换新。
还有一个容易被忽视的——张力。张力太大，丝绷太紧，稍微有点硬质点就断；张力太小，抖得厉害，放电不稳定，加工面还像狗啃的。师傅教我的笨办法：用拇指和食指捏住丝，凭手感试张力，调到稍微有点弹性又不太松，比什么张力表都好使。
另外，千万注意锥度切割。大角度的时候，丝和导电块的接触点会变，磨损加剧。我见过有新手切个60度锥度，一天断八回丝，差点把床子砸了。✅ 解决方案：切大锥度时，让导电块跟着角度转，或者用专用的旋转导电块，断丝率能降一大半。
问：线切割总是断丝，排查了导电块和导轮都没问题，还有什么可能？
答：储丝筒换向时的冲击。老旧机床的换向机构间隙大，换向瞬间丝会突然松弛又突然绷紧，这个冲击力足以让丝断掉。调整办法：检查丝筒的背隙，调整换向的缓冲。还有工件材料引起的，比如淬火件内应力大，割着割着突然释放，直接卡断丝。只能事前充分回火。另外，工作液太脏也容易断丝，因为冲液不好，排屑不畅，二次放电加剧断丝。
二、参数设置——机器是死的，人是活的
线切割的参数，说白了就是脉宽、脉间、电流、跟踪这几样。但组合起来，玄之又玄。我见过有老师傅，同样的材料、同样的机床，他调出来的速度就是比你快，光洁度还比你好。诀窍在哪儿？——听和看。
听声音：正常的切割声是连绵的’嗞嗞……’，带有轻微爆裂感。一旦声音变闷，像老牛拉破车’噗—噗—’，那必然是放电间隙太小，丝眼看要顶到工件，再不调跟踪，断丝近在眼前。如果声音太过尖锐，像放小鞭炮’噼里啪啦’，说明放电过猛，赶紧降脉宽或者提脉间，不然表面烧得一塌糊涂。
还有一个被忽视的参数——丝速。快走丝的丝速通常在8-12m/s，新丝光滑，速度稍高点没事；旧丝表面粗糙，高速走丝抖动大，容易断，适当降低丝速能续命。不过，丝速降了，蚀除效率会下降，这就要找平衡了。
说个锥度的坑。有次切一个2度的小锥度，割出来尺寸没问题，但配合面就是漏油。反复检查，最后发现是导轮磨损导致丝垂直度跑了，切出来的锥度上下不一致。教训：定期打表校正垂直度，尤其是经常切锥度的床子，导轮磨损快，垂直度一旦偏，什么角度都是假的。切大锥度的时候，丝和工件的放电间隙不均匀，容易形成腰鼓形——中间尺寸大，两头小。怎么破？要么用多次切割修整，要么在编程时就人为补偿，把中间尺寸收小几丝。这全靠经验积累了。
问：线切割加工出来的表面有黑黑的纹路，像烧焦了一样，怎么避免？
答：黑纹是碳化物沉积，根本原因是放电能量大且集中，工作液没及时冲走蚀除屑。先检查喷流嘴是不是堵了，工作液浓度对不对（太浓也容易粘稠，冲液差）。然后，试试减小脉宽、加大脉间，让单次放电减弱。如果还不能解决，用二次切割：第一刀粗切留量，第二刀提高丝速、主电源调小精修，表面立马光鲜。
问：线切割能割铝吗？为什么割铝时特容易断丝？
答：能割，但确实麻烦。铝材放电加工会产生氧化铝微粒，这玩意儿又硬又粘，附着在导电块上很快形成绝缘层，导致导电不良，钼丝在接触不良处打火发热，然后——断丝。✅ 应对：切割铝件时，导电块用胶木或陶瓷材质的，绝缘体不易粘附；或者每割一小段时间就用酒精擦导电块。还有人往工作液里加专用防粘剂，据说有效。如果割铝时突然断丝，先别急着穿丝，用煤油或酒精把导轮、导电块、工件缝隙的铝屑擦干净，要不然穿进去还会断。
三、线切割维护——别等趴窝才着急

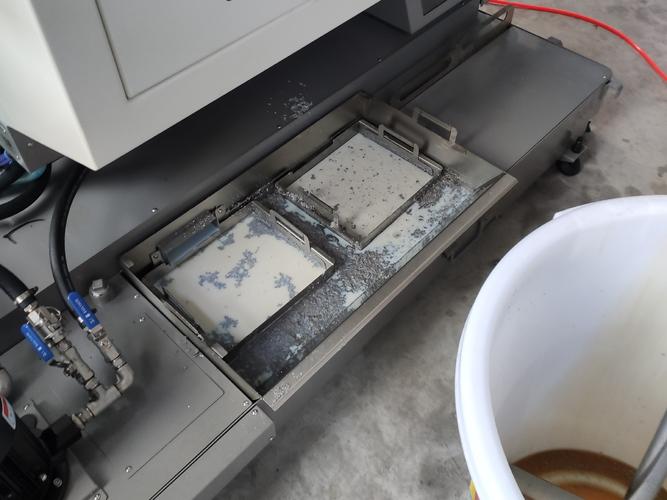

线切割机床是’水’做的设备，工作液就是它的血液。很多厂为了省成本，乳化液用了半年不换，结果呢？水箱里一层淤泥，水泵堵，喷流没力，导轨生锈，连工作台都锈出坑。我见过最离谱的，打开水箱，差点干呕——那味道上头。然后机床精度丢了，厂里才后悔。
日常维护其实简单：每天下班前，把工作台擦干净，导轨抹油；每周清理一次水箱滤网，换水时顺便用高压水枪冲一下箱底沉淀；每个月检查一次导轮，用手转，有卡滞或响声立即换轴承。✅ 关键：导电块和排丝架要时刻保持清洁，特别是切铸铁、切铝之后，碎屑多，必须吹干净。否则碎屑带入导轮，加快磨损。
还有一点，床身水平！别以为打了地脚就万事大吉。地基沉降、旁边的冲床震一震，水平就跑掉了。水平一旦偏，割出来的活锥度不对，检查半天找不出病根。养成习惯：每季度用框式水平仪校准，花十分钟，省一堆废品。
四、快走丝、慢走丝、中走丝——我该怎么选？
刚入行那会儿，觉得慢走丝是高端货，快走丝是穷酸。干久了就明白，各有各的用武之地。快走丝投资少，运行成本低，割个外形、下个料，绰绰有余。但要是做精密模具，那还是得上慢走丝，它用的是去离子水、铜丝单向运行，精度和光洁度确实好，只是成本也高得多——铜丝、滤芯、树脂，哗哗地花钱。中走丝呢？用快走丝的床身，加了多次切割和精修功能，经济实惠，精度能做到±0.005mm以内，大部分模具厂的主力。不过中走丝对操作人员要求高，参数调试讲究，维护稍一跟不上，精度就飞了。
回想这二十年，线切割教会我一个道理：活儿细不细，不在机器有多贵，而在人有多用心。断丝、坏导轮、精度跑偏……谁没经历过。每次出问题，都藏着没吃透的知识点。好了，夜深了，不写了。明早还得去换那台慢走丝的导丝嘴。同行们，晚安。
