先搞清楚，你到底想要什么样的粒子？

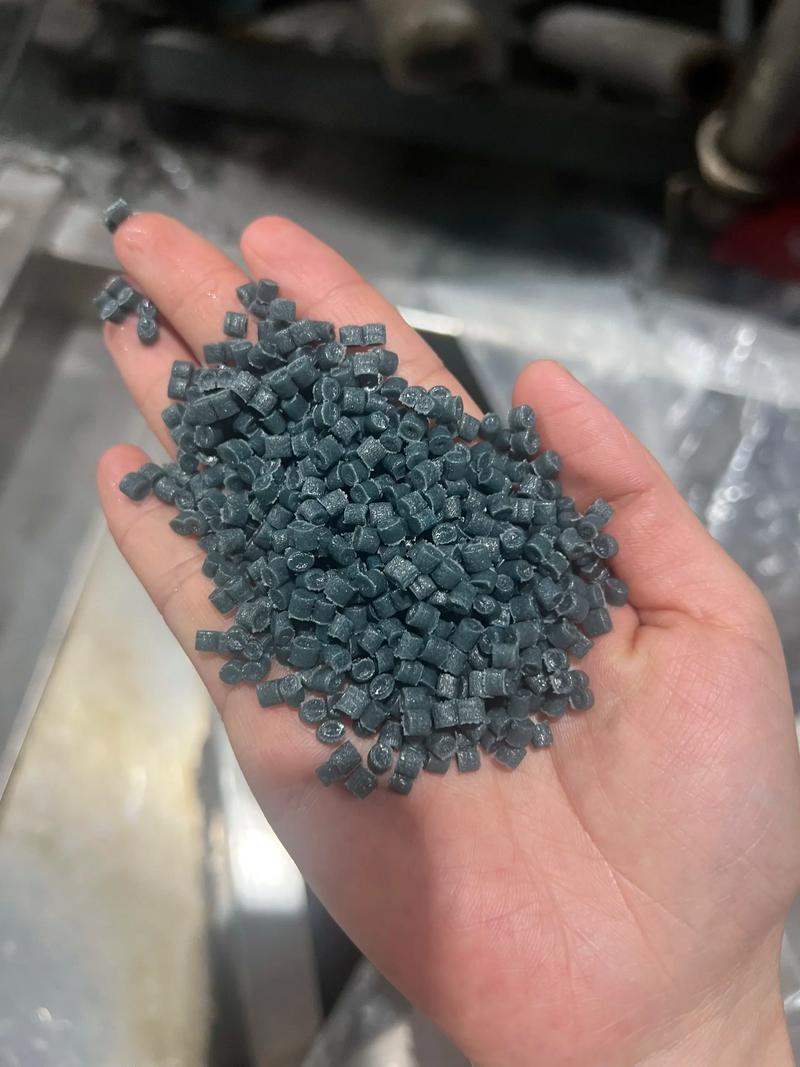

很多新手一上来就问：“这机器多少产量？” 我一般先问：“你做什么料？什么形态？水冷拉条还是水下切粒？热切还是冷切？” 问题不一样，整套配置天差地别。别小看粒子形状——圆柱、椭球、扁片，甚至带拖尾的，都直接影响下游的混合、输送和表观。你拿扁片粒子去气力输送，试试看，管道堵到你怀疑人生。
有一次，给一个改性厂调PC/ABS，客户非要完美圆柱。可配方里的增韧剂一多，水下切粒模头压力波动，切出来的粒子带尾巴，像彗星似的。最后怎么办？ 调整真空口、改刀速，甚至换了切刀材质，折腾了整整一个夜班。粒子尾巴没了，但切刀磨损飞快。你看，粒子形态背后是热力学和剪切历史的共同结果，没有万能解。
现在很多人迷信高产量，双螺杆恨不得开到飞起。但螺杆转速一高，物料停留时间分布变宽，部分物料降解，另一部分还没塑化好。尤其是阻燃料，卤素阻燃剂对剪切和温度极度敏感，一过火就发黄。这时候，螺杆组合就成了艺术——你得清楚哪里要强剪切让阻燃剂分散，哪里要柔和输送，防止过热。说实话，有些配方，用单螺杆反而更稳，可惜很多人听不进去。
问：挤出造粒过程中，粒子大小不均怎么破？
答：粒子大小不均，90% 的问题出在模头和切粒系统，但根源往往在机筒里的熔体质量。如果熔体温度不均、压力脉动，再好的切粒机也切不均匀。先查滤网，是不是堵了？再查模头孔，有没有堵塞或磨损不一致？水下切粒的话，检查水温和水流分布，循环水里有杂质会冲击切刀，造成大小波动。还有—很多人忽略的—切刀转速和熔体流速的匹配。一旦拉条速度变化，筒子断掉，整个批次就别想均匀了。我的经验是，先在稳定工况下记下模头压力、电流、螺杆转速、切刀转速，建立自己的工艺窗口，换批次时稍微微调，别天马行空地乱改。
说到模头，有个坑我得提醒：有些模头设计成可拆卸孔板，方便清洗。但拆装次数多了，螺栓扭矩不一，模头平面度就毁了，漏料不说，每个孔的流速差异越来越大。你明明配方没动，粒子突然就不圆了，排产急的时候，这能逼死人。✅ 建议定期用平面度检测仪校一下，别省这个钱。
问：水下拉条、水下切粒、水环切粒，到底怎么选？
答：这是老生常谈，但每次有人问，我都得说一遍。水下拉条（也叫水浴拉条），便宜、直观，适合高填充、易断条那种料，比如玻纤增强PP。看着一根根面条出来，断不断一目了然。但劳动强度大，占地多，粒子带尾，吸水率高。

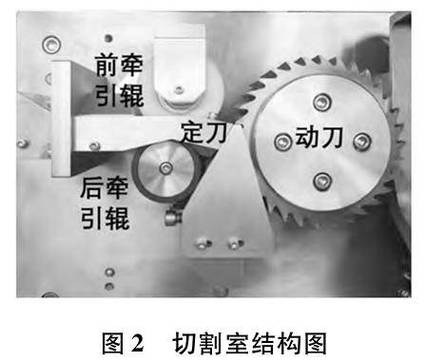

水下切粒，全封闭，粒子形状好，适合对表观要求高的工程塑料。但设备投资大，维护成本高，切刀和模头的消耗很多厂叫苦。而且开停机操作复杂，万一堵模，清理起来想砸机器。水环切粒是个折中，占地小，粒子介于两者之间，但容易产生粉末，尤其切薄片料时。
我的观点？ 别听销售的，自己拿料去试。每个工厂的料、配方、后处理条件都不一样。有一家做PA66的，用水下切粒，脱水后粒子含水率总超标，后来发现是离心脱水机筛网目数选错了，换了个微米级的，问题解决。你看，不是设备问题，是配套细节。
还有个常见误区：真空排气口冒料。不少人以为是螺杆填充度太高，于是拼命降喂料。结果越降越冒！因为螺杆没有足够的物料建压，反而导致熔体倒灌。这时候需要适当提高喂料，或者在排气口上游加反向螺纹或啮合块积压。❗ 诊断冒料，先看真空口前面的熔体密封段设计，再检查真空泵抽气能力。千万别一冒料就怪螺杆。
最后聊聊环保压力。现在很多厂要求零排废，切粒产生的细粉、拉条吸水后的废水，都得处理。有些粒子粉料比例能到0.5%，一年下来损失好几吨料。振动筛、旋风分离器得配好，最好加个回收粉料的装置，直接返回主喂料口，闭环起来。不过这样一来，粉料成分不变，但热历史增加了，颜色可能偏黄，得仔细评估。
挤出造粒就是这样，看起来粗放，其实处处是细节。干了二十年，每天还能学新东西。有时候一个不起眼的调整，粒子良率就上去了；有时候明明一模一样的条件，天气潮了粒子就有气泡。所以，保持敬畏，保持观察，才是最该坚守的。
