铝件不做阳极，就像炒菜不放盐——能用，但没灵魂。可偏偏有人觉得，阳极氧化就是给铝镀层膜。错得离谱。
镀膜是物理附着，阳极氧化呢？是铝本身“长”出来的陶瓷层。长出来的！这事儿我第一次跟客户解释时，对方眼睛瞪得跟铜铃似的。
说到底，阳极氧化是一种电化学转化。把铝件挂在电解液里，通上电，表面就原位生成了致密的氧化铝。不是涂上去的，是铝自己变成的。硫酸阳极氧化最常见，成本低，膜层透明，利于着色。也有草酸、铬酸体系，各有各的脾气。但不管哪种，基本原理都一样：铝当阳极，牺牲自己，换一层氧化膜。
氧化膜到底有什么用？
耐腐蚀？对，但不止。普通纯铝在空气中也会自然氧化，但那层膜太薄，孔隙多，根本挡不住啥。阳极氧化膜可以做到几十微米，硬度甚至媲美刚玉。❗ 注意，刚玉就是天然氧化铝晶体，硬度9，仅次于金刚石。所以硬质阳极氧化做出来的件，锉刀上去都打滑。
耐磨、绝缘、还能着色。多孔结构天生爱吸染料，啥颜色都能搞定。不过也正因为多孔，必须得封孔。封孔没做好，后期吐酸、发霉、掉色，一堆烂事。
说到封孔，想起多年前一批出口件，客户要金黄色，结果半年后在海上全褪成屎色。后来发现是中温封孔剂选错了，耐盐雾直接崩盘。血泪教训。

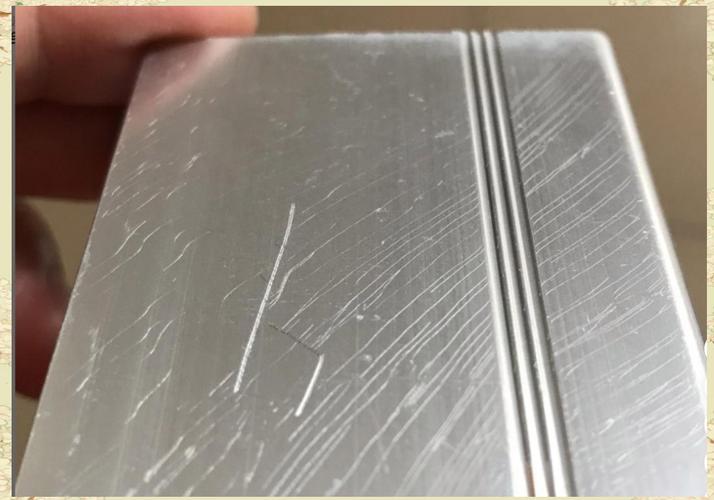

问：阳极氧化膜会脱落吗？
答：真正合格的阳极膜不会起皮。它是铝基体的一部分，界面是冶金结合的过渡层。你要是看到膜层剥落，要么是前处理除油不净，要么是膜生长时烧焦了，或者基材本身有夹渣。正常膜只会磨掉，不会崩落。记住这句话，可以少交很多智商税。
硬质阳极氧化 vs 普通硫酸阳极，区别在哪？

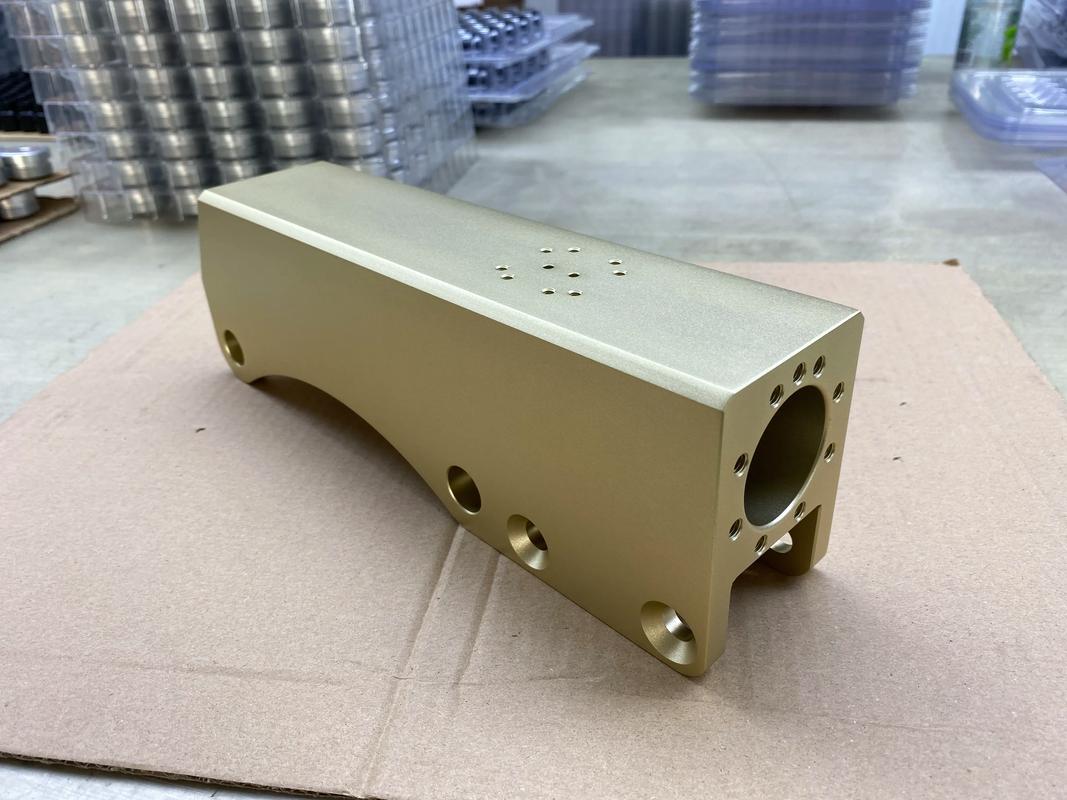

普通硫酸阳极槽，温度15-22℃，电流密度1-1.5A/dm²，膜层多孔，吸色好，但硬度一般。硬质阳极呢？温度降到0-5℃，电流密度大到3-5A/dm²，还要强搅拌降温。出来的膜乌黑油亮，厚度可以超过100μm，硬度HV400以上。直接用于活塞、气缸、高耐磨场景。
但代价也大。硬质膜边缘效应明显，尖角处容易烧蚀，零件设计得提前留倒角。而且膜层太厚会改变尺寸，精密件得预留加工量。有些菜鸟设计师上来就标硬质阳级，膜厚50μm，结果零件装不进去，反过头来骂电镀厂，真是醉了。
💡 小建议：普通装饰件用硫酸阳极加有机染色，美观又便宜。功能件再考虑硬质。别迷信参数。
着色那点事儿
阳极膜的本色是透明偏灰。想要颜色？三种路：有机染料、电解着色、整体着色。有机染料最花哨，Pantone色卡随便挑，但耐光性差，紫外线一照就褪。电解着色是金属盐沉积在膜孔里，颜色单调，也就香槟色、古铜色、黑色，但耐候性极强，建筑铝材基本都用它。整体着色呢，膜本身就带色，不用染料，膜层硬，但颜色选择极少，能耗高，很少用了。
有一次我拿染色件和电解着色件放屋顶暴晒，三个月后，染色的红变成粉，电解的古铜色纹丝不动。环境适用性这东西，真是骗不了人。
问：为什么阳极氧化后零件尺寸会变大？
答：因为氧化膜是“长”出来的，不是“镀”上去的。铝转化为氧化铝，体积会膨胀。一般来说，膜厚约一半是向基体内部生长，另一半是向外生长。所以外径会增大，内径会缩小。精密件必须提前算好膜厚对公差的影响。这算常识，可每周都有新人问，唉。
阳极这个工艺吧，入门浅，做精难。前处理、电解液配比、温度、电流波形、添加剂、后处理……每个环节都藏着坑。同一个槽子，夏天和冬天的参数都得微调。有经验的老师傅，手往槽液里一摸，就知道温度合不合适——当然现在都用温度探头，但有时候感觉比仪器更靠谱，对吧。
吐槽归吐槽，阳极氧化依然是我最爱的表面处理之一。它环保，无重金属排放（六价铬除外），膜层性能可调范围宽。从苹果电脑外壳到火箭零件，无处不在。下次再看到亮闪闪的铝合金件，多琢磨一下它背后的电化学魔法，说不定你会重新认识这个老伙计。
