干了十几年机械加工，说实话，最怕的就是锯片在关键时候掉链子。上个月切一批316不锈钢管，新换的锯片上去不到半小时，崩刃！齿都打飞了。那声音——刺啦一声，心都跟着碎了。不是夸张，崩掉的锯齿差点崩我脸上。从那以后，我选锯片再也不敢马虎。
很多人以为锯片嘛，能转就行。大错特错。锯片是工业切割的牙齿，材料、齿形、涂层、转速、进给……哪一个没匹配好，分分钟让你返工返到哭。今天不扯理论，就聊聊我踩过的坑，还有那些让我眼前一亮的解决方案。
锯片不是越硬越好——材料匹配的玄学
记得第一次切钛合金，我傻乎乎用了普通高速钢锯片。结果呢？切不动，冒烟，锯片直接退火变蓝。后来才明白，锯片基体材料要和工件硬度、韧性、热传导率匹配。比如切不锈钢，得用含钴的M42高速钢或者硬质合金锯片；切铝材，得用大前角、抛光排屑槽的锯片，不然铝屑粘齿，分分钟卡死。
现在市面上有种叫“金属陶瓷锯片”的玩意儿，切镍基合金简直神器。不过那价格……一把够买我三把普通合金锯片。但是！想想报废的工件成本，咬咬牙还是值得的。对吧？
齿形选错=浪费钱：那些年我交过的学费
锯片齿形五花八门：标准齿、钩形齿、梯形齿、高低齿…… 有一次我切薄壁管，用了标准齿，结果切口全是毛刺，还严重变形。后来老师傅指点，薄壁管得用细齿、负前角或者零前角，减少冲击。换成高低齿组合的锯片后，切口光滑得能照镜子。真的，那一刻差点跪谢老师傅。
问：锯片齿数怎么选？是不是越多越好？
答：绝对不是！齿数多，同时切削的齿多，单齿负荷小，适合薄壁管、小型材。但齿数太多，排屑空间不足，容易堵屑烧锯，尤其是切厚大料。一般经验：切实心大截面材，齿数宜少；切薄壁、小截面，齿数宜多。还有个口诀：切削时至少保持2-3个齿在工件内。不确定的时候，宁可少不要多。
再问：涂层锯片到底是不是智商税？
答：看情况。涂层能提高表面硬度、降低摩擦系数、耐高温。切难加工材料比如不锈钢、钛合金，TiAlN涂层的锯片寿命能延长30%-50%，那真不是吹的。但切碳钢，一般情况不涂层也够用。不过有一个坑：别以为有涂层就能干切！大部分涂层锯片仍需微量润滑，否则涂层很快磨损，再漂亮的涂层也白搭。⚠️我就上过当，以为买了涂层就能提速，结果干切铝，涂层糊成一团。
实操中的血泪教训：转速和进给，差一点都完蛋

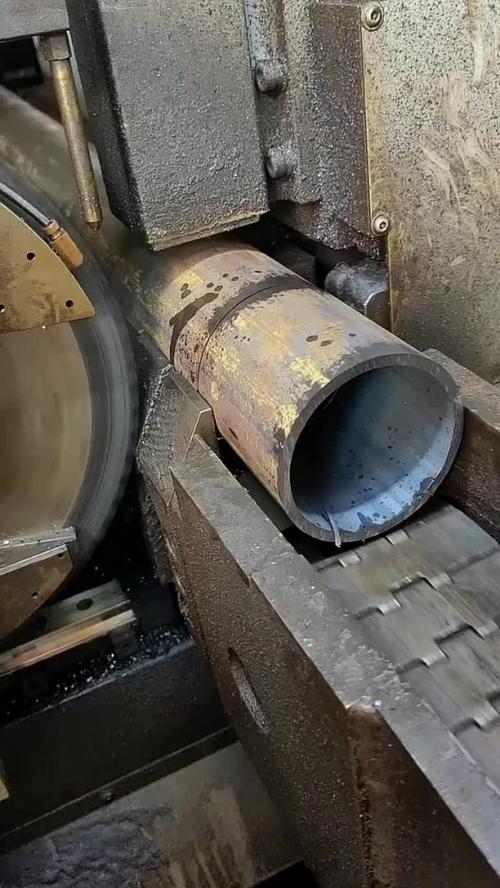

参数调试是门玄学。有次切304不锈钢，我严格按照手册设定线速度60m/min，进给0.05mm/齿。但就是崩刃。查了半天，发现冷却液喷嘴歪了，切屑冲不走，二次切削把刀尖敲碎了。💡 小细节：冷却液必须对准刃口，而且压力要够。后来我加了个高压泵，问题解决。
还有震动。老锯床导轨间隙大，锯片一偏摆，齿尖承受冲击，寿命大减。我见过有人用廉价锯片，以为省钱，结果一天崩三片，还不如买一片好的，稳稳切三天。总账一算，亏到姥姥家。哎，这些事只有亲身经历才懂。
另一个惨案：锯片安装方向装反。别笑，真有人犯。看准旋转箭头，锯齿刀尖方向指向切削方向，如果装反，后角变成负的，硬挤工件，几分钟就废。😭我就曾经赶工时装反，锯片尖叫得像杀猪，整根料报废。
还有一点：锯片修磨。很多人锯片钝了就扔。其实只要不是大崩刃，专业修磨可以恢复80%性能，成本只有新片的三分之一。但一定要找靠谱的修磨厂，角度精度很重要，否则修完还不如不修。
选型实战：拿着工件问自己三个问题
我现在选锯片，先回答三个问题：
1. 切什么材料？ —— 硬度、塑性、热敏感性，定基体和涂层。
2. 切什么形状？ —— 实心棒料、管材、型材，定齿数和齿形。
3. 在什么机器上切？ —— 圆锯床、带锯床、高速切管机，定锯片类型和安装方式。
答完这三问，再查厂家推荐参数表，微调几下，基本八九不离十。当然，偶尔还是踩坑，比如新批次材料热处理不均，那只能自认倒霉。
最后啰嗦一句：别图便宜买无标锯片。一分钱一分货，基体钢材杂质多，热处理不过关，齿尖焊接不牢，省的钱全赔在报废件和工时上。有一次图便宜买的锯片，切着切着整个齿环飞出来，差点酿成大祸。从那以后，我只认几个老牌子。💢
锯片这东西，玩转了是印钞机，玩不转就是碎钞机。希望我踩过的坑，能帮你少走点弯路。毕竟，搞机械的，谁都不想因为一片锯片，被老板喷到自闭。
