但这也不能全怪他。导热油这玩意儿，看着简单，真研究起来全是坑。粘度、闪点、最高使用温度、抗氧化性……供应商的宣传页写得天花乱坠，实际一用就原形毕露。我这些年报废过两炉油，赔过客户十几万清洗费，才慢慢摸清门道。今天把这些教训揉碎了跟你聊聊，希望能帮你少走点弯路。
惨痛教训：导热油选错，三个月就结焦

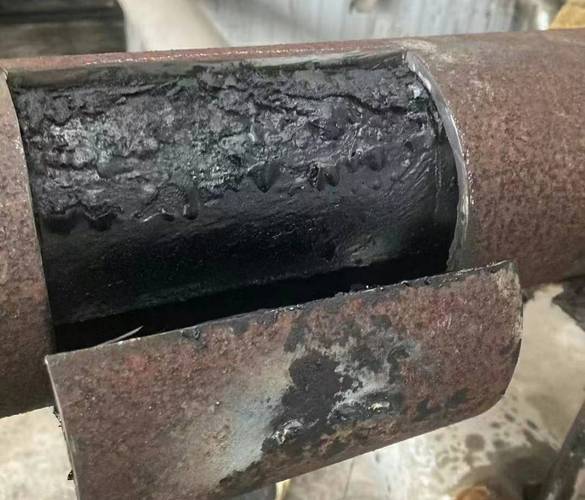

2016年我给一家板材厂设计热压机油加热系统，用油温度280℃。甲方指定一款国产合成导热油，说采购价每吨便宜四千。我看了参数——最高允许膜温355℃，理论上够用。但忽略了一个致命问题：该油在280℃下的运动粘度高达4.8mm²/s，而系统循环泵是按常规矿物油粘度2.5mm²/s选的。结果？泵轴磨损、局部过热、油品裂解加速，三个月后打开换热器，结焦厚得能刮下来炒菜！💔那之后我才明白，选导热油不能只看标称温度。膜温、流速、泵的匹配，缺一不可。尤其是高温点处的液膜温度，如果超过允许值，哪怕整体油温不超，一样会结焦。现在很多系统为节能采用小管径高流速，这反而增加了局部过热风险——对吧，设计上往往顾此失彼。
参数解读：别被供应商的宣传单忽悠
你拿到的导热油说明书，大概率把“最高使用温度”写得特别醒目。但那个温度是建立在理想循环、定期检测的理想条件下。现实呢？杂质、水分、局部过热随时在发生。我一般坚持实际使用温度至少比标称温度低20~30℃，留出安全余量。不然，一次误操作就可能让整炉油报废。 💡另一个常被忽略的参数是气相传热与液相油的界限。有些合成导热油沸点低，若系统开式运行或膨胀罐排气不畅，轻组分挥发，不仅污染环境，还会导致闪点下降、危险增加。曾经一个项目，操作工发现膨胀罐温度异常高，打开一看冒白烟——那是油品轻组分气化了，差点着火❗️后来检测，油的初馏点比新油低了30℃，只能全部更换。问：导热油闪点是不是越高越好？
答：这绝对是误区。闪点高当然安全性相对好，但闪点取决于油品馏程和化学结构。有些合成导热油闪点190℃，却能在340℃稳稳运行几年；而某些加氢处理的高闪点矿物油，高温下反而氧化快、寿命短。关键看高温抗氧化安定性和热稳定性，不能只盯着闪点。我见过某厂迷信“闭口闪点280℃”，结果用不到一年酸值超标5倍——因为那油的抗氧剂配方根本没针对长期高温。
维护宝典：我的“望闻问切”诊断法

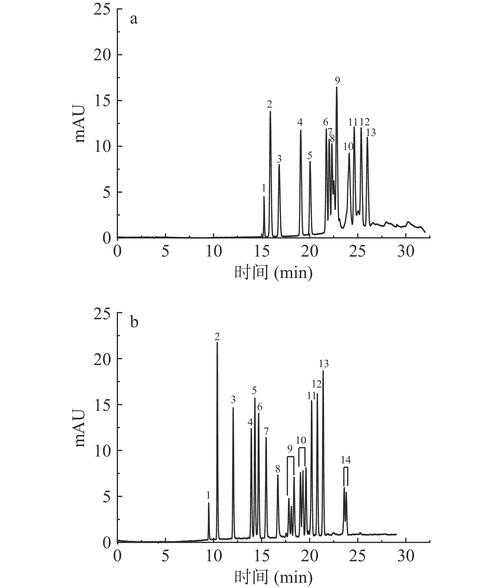

导热油是“慢性病”，不能等系统瘫痪才治。我给自己团队编了个口诀—— 一望外观二闻味，三测酸值四看碳。 ✅ 望：取油样对光看，新油清亮透明，若发黄、浑浊、有悬浮物，肯定有杂质或老化产物；若变黑，残碳大概率超标。 ✅ 闻：正常导热油略带石油味或无明显气味，若有刺鼻酸味，说明氧化严重，产生了有机酸；若有焦糊味，局部过热已无可挽回。 ✅ 测：每月测酸值和粘度，半年测一次残碳、闪点。酸值超过新油0.5mgKOH/g，就该准备换油了。 ✅ 切：这里指触摸系统异常——膨胀罐温度忽然升高，循环泵电流波动，都是结焦的征兆。问：导热油需要定期换吗？怎么判断？
答：没有固定更换周期！使用寿命从一年到十年都有，完全取决于油品质量、运行温度和日常维护。判断标准主要看三个指标：残碳超过1.5%、酸值超过初始值0.5mgKOH/g、粘度变化超过15%，任一超标就应安排换油。同时要清洗系统，否则旧油残渣会加速新油劣化——这个道理简单，但很多人舍不得清洗费，结果二次污染，新油用半年又完蛋。💸
还有个细节：取样一定要在循环状态下，从系统回油管取样。静止取样毫无意义，因为重质组分都沉在底部，测出来偏假。我吃过这个亏，差点被化验报告误导。
选型实战：我最近一次的“保命”操作

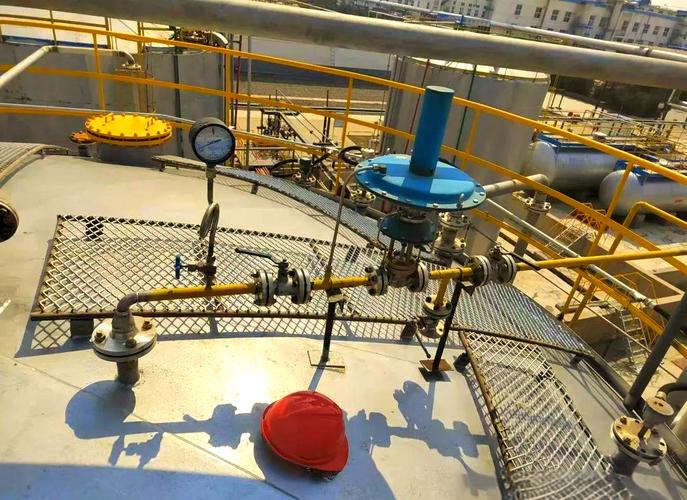

去年给一家新能源电池隔膜厂配套导热油，工艺要求精密控温±1℃，温度350℃。这条件很苛刻。传统矿物油根本达不到，必须选氢化三联苯型合成导热油。但该油倾点高，冬季停机怕冻。于是我让厂家提供了添加降凝剂后的低温粘度曲线，同时加装了电伴热和管道保温，并在合同里要求供应商提供现场油样监测服务——🛡️ 多花点钱，买个踏实。目前系统运行14个月，油样数据几乎无变化，这钱花得值。不过话说回来，再好的油也怕乱用。操作工培训必须到位：严禁骤冷骤热，停车时循环泵得继续运行直到降温到80℃以下，膨胀罐氮封不能断，过滤器定期清理……这些看似琐碎，却是保命根本。我见过一个案例，系统停炉后操作工直接关泵下班，导致换热管内导热油静态高温裂解，第二天启炉压力猛增，法兰垫片被冲开，滚烫的油喷得到处都是——幸好没伤到人！😨
最后提醒：如果你现在用的导热油已经出现颜色加深、酸值上升，别拖！赶紧取样检测并咨询专业公司。清洗系统很贵，换油更贵，但火灾爆炸、停产赔偿，那才是真正的无底洞。
