粘度，你选对了吗？不是越粘越好

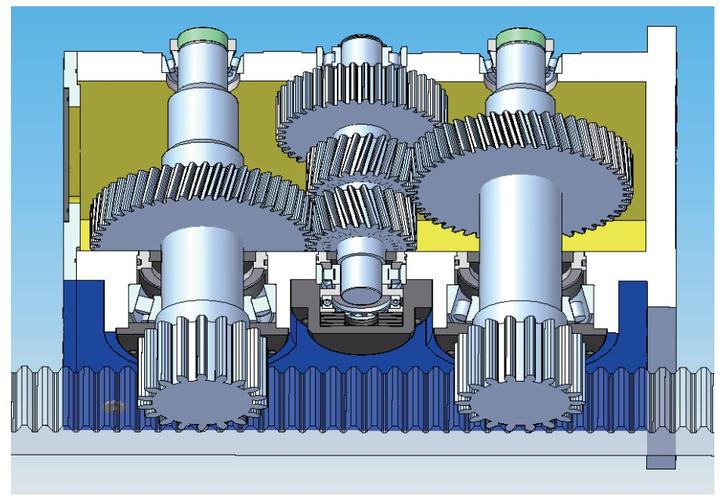

常有人问我，齿轮油粘度怎么选。问完就自顾自说：肯定是高粘度保护更好吧？我直接打断——错。高粘度意味着更大的搅油损失，发热量飙升。曾经有台磨机减速机，用了ISO VG 680的合成油，夏天温度直逼85℃，油封开始渗漏。换成VG 460，温度降了6摄氏度，什么事都没了。这里的关键在于载荷、速度和运转温度的平衡。轻载高速，低粘度反而更节能，油膜形成更快。尤其是现在很多精密齿轮箱，间隙小，高粘度油根本流不进去，会造成边界润滑。我见过最夸张的案例：一台进口减速机，手册推荐VG 150，现场师傅觉得太稀，擅自换成VG 320。结果不到半年，轴承先挂了，因为油供不到深沟滚道。惨痛教训。 💡 小贴士：如果设备运行环境温度波动大，考虑使用高粘度指数（VI）的合成齿轮油。它能在冷启动时提供更低的阻力，高温下又不会过度变稀。
极压性：EP添加剂是把双刃剑
合成油还是矿物油？别被“合成”俩字忽悠

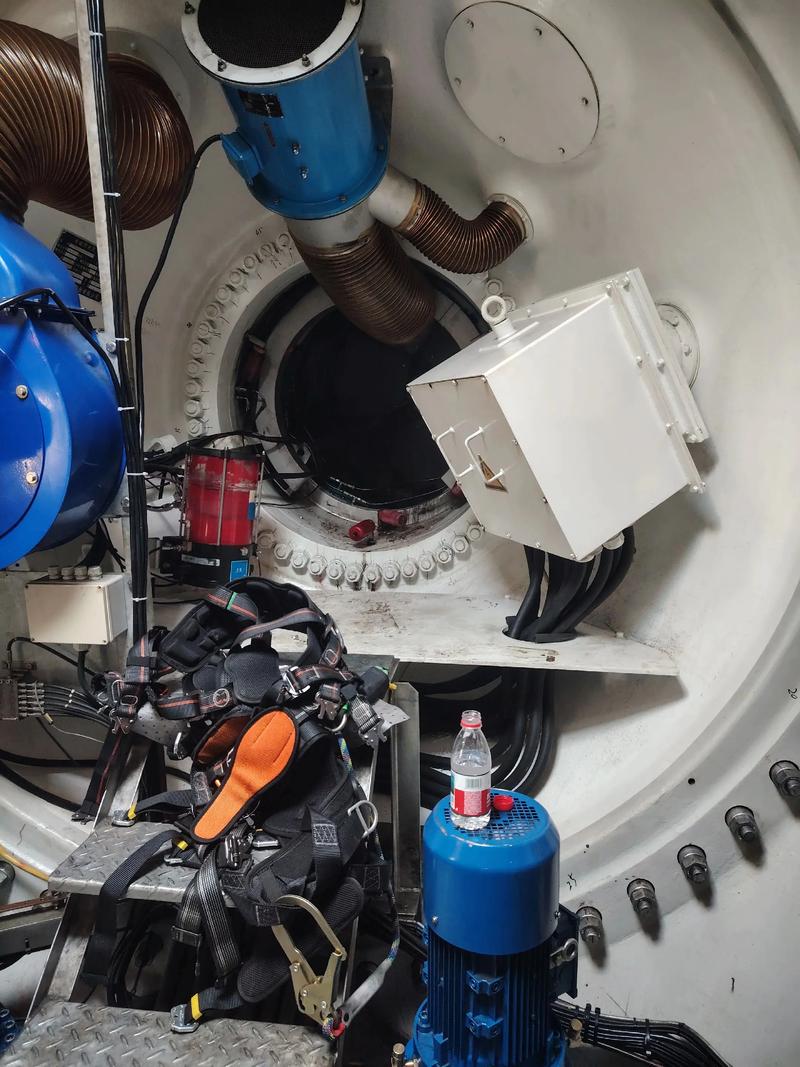

合成油，贵。但有些场合你就是绕不开它。可不少人花了大价钱买合成齿轮油，结果被坑。因为市场上有些“半合成”油，实际上是掺了一点PAO的矿物油，打着合成的旗号卖高价。我拆穿过的：标签上写着“Fully Synthetic”，基础油却是III类加氢裂化。按法规可以叫合成，但性能跟PAO或酯类全合成差了远呢。真正需要全合成齿轮油的是什么地方？极端温度、长换油周期、或密封性要求极致的工况。比如风力发电机的偏航齿轮箱，拆一次成本惊人，必须用合成油延长寿命。普通减速机，矿物油按期换，效果一点不差。还有，合成油与油漆、密封件的相容性要测试。PAO油可能使某些丁腈橡胶收缩，导致泄漏。这些门道，供应商可不一定告诉你。 问：我厂里减速机用的矿物油，想换合成油，能直接混用吗？ 答：绝对不要直接混！虽然很多油标注可混溶，但残留的添加剂可能反应生成沉淀。我的建议：彻底排净旧油，用新油冲洗一遍，再充填。另外检查油封材质，必要时换成氟橡胶。别为了省事冒风险。
油温异常？别光盯着冷却器
