干了二十年机械维护，在防锈这件事上栽的跟头，简直能写本笑话集。上个月，车间新到的一批精密轴承，就因为用了某款‘万能’防锈油，一个月不到，斑点比豹纹还密。老板脸都绿了。你问我当时啥感觉？——想抽自己大嘴巴子。
不过话说回来，防锈油这玩意儿，水太深。市面上的产品从几块钱一公斤的置换型，到上百元一升的薄膜型，参数表里那些‘盐雾试验120小时’、‘干燥时间15分钟’，骗鬼的居多。很多时候，不是油不行，是方法、场景、基础处理没整明白。这篇文章不扯理论，就聊聊我这些年从报废件堆里扒出来的教训。真的，读到就是赚到——诶，怎么像促销话术？算了，信不信由你。
为什么你选的防锈油总‘破防’？

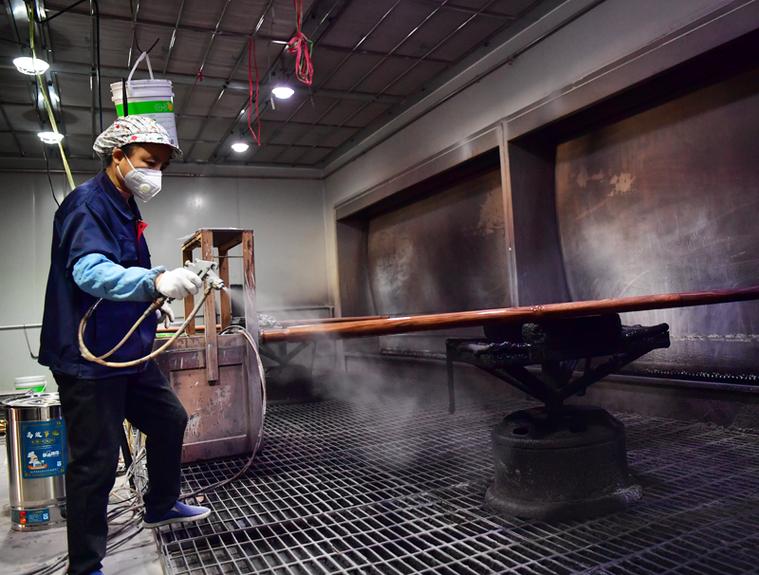

大部分现场工程师有个思维定势：防锈油越稠，防护时间越长。这个观点，大错特错。高粘度油膜确实物理隔绝性好，但内陆干燥地区还行，到了沿海高湿车间，油膜太厚反而会包覆水汽，形成‘油包水’的微环境，锈从油层下面长起来，等你发现时已经晚了。✅ 有个惨痛案例：我们给户外塔吊回转支撑做的防锈处理，对方非要炫技，选了某进口品牌的重负荷齿轮油替代防锈油，厚度倒是起来了，半年后拆开检查，接触面全是点蚀坑。为什么？因为重负荷油极压添加剂会和水反应生成酸性物质，油膜没破，化学腐蚀先到。💡 专业建议：户外大型钢结构，溶剂稀释型软膜防锈油最靠谱，成膜薄但致密，排水性一流。
还有，烘干工序被神化了。听好，很多防锈油怕热！工件表面超过50℃就涂油，溶剂瞬间挥发，留下的添加剂根本铺展不开，产生大量针孔。我见过最离谱的操作：清洗完的齿轮箱壳体，用压缩空气猛吹，烫得冒烟时就喷防锈油，结果一周就锈了，工人还怪油差。💢 所以，务必等工件凉到手背感觉微温再操作，这是血的教训。
脱水防锈油：神药还是鸡肋？

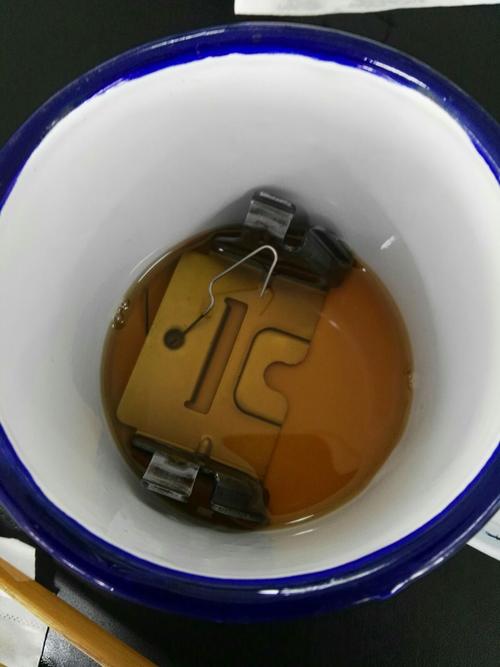

说到脱水防锈油，这玩意儿在南方机加工厂简直是必备。但说实话，它被滥用得厉害。脱水原理是利用表面活性剂置换出金属表面的水分，形成油包水珠然后沉降。听起来很美吧？可是，如果水洗后不预除水，直接泡脱水油，那油槽一个月就得换一次，成本高得吓人。而且，那些沉降下来的水如果不及时排放，会滋生细菌，pH值变酸，反而加速生锈。❗ 我曾经在一家紧固件厂看到，他们的脱水油槽底部全是果冻状的菌落，工件进去像在洗澡，出来没几天就泛黄。我强烈推荐的做法：高压气吹扫先去七成水，再浸脱水油，油槽寿命翻倍不止。另外，脱水油的PH值必须定期测，低于8就废了，别心疼钱。
问：防锈油能不能混用？我经常用剩的半桶A混半桶B，好像也没事？
答：恭喜你，还没出大事是因为运气好。不同体系的防锈油，添加剂可能打架。比如磺酸盐型和酯类型混一块，会生成不溶性皂，堵塞喷枪不说，形成的油膜像豆腐渣，一搓就掉。更狠的是，一些快干型挥发性防锈油，溶剂是脂肪烃，混入含有氯化物的切削油，加热时可能分解出氯离子，对铸铁简直就是瞬时腐蚀。所以，混用前做个小样测试，滴一滴混合油在磨光的钢片上，放入50℃烘箱过夜，有黄斑就放弃。别偷懒。
问：我厂里做的都是内销件，短期防锈，买最便宜的防锈油就行了吧？
答：短期不代表凑合。有些廉价防锈油，基础油是二类回收油，杂质多，形成油膜虽快，但过两周就氧化发黏，变成‘吸尘器’，清理起来的人工费远超油钱。我建议，哪怕只防半个月，也选脱水置换型防锈油，至少水溶性添加剂少，干了之后残留物不粘手。这类油一般闪点也高，安全些。记住，防锈油不是花了钱就完事，后面的维护成本可没有显示在价签上。
挥发性防锈油不是‘涂了就忘’
这几年挥发性防锈油特火，因为省掉了后续除油工序，精密件尤其爱用。但它的坑更隐蔽。挥发性油靠溶剂挥发形成半干或全干薄膜，涂敷后几分钟摸上去不粘手。可那层膜很脆，怕磕碰。我亲眼见过一个包装工，把涂好油的轴承排整齐，然后啪地放上隔板，膜被压出裂痕，批量生锈。还有，挥发性油对金属表面的洁净度要求极高，哪怕有个指纹印，膜下都会产生浓差电池，锈得一塌糊涂。✅ 推荐使用流程：超声波清洗→去离子水漂洗→热风烘干→冷却→浸涂挥发性油→在无尘区沥干。少一步都可能翻车。
对了，选型时千万别光看盐雾箱数据。实验室是恒温恒湿，车间呢？昼夜温差会让工件‘呼吸’，收缩时吸入湿气。所以除了看盐雾小时数，更要关注湿热循环试验数据，这才能模拟真实储运环境。许多国产高端品牌现在都有这指标，别只盯着洋货，性价比不香吗？
最后吐槽一下采购——他们永远只认单价。好几次，技术部选定的油被换成了‘参数差不多’的替代品，结果批量生锈。防锈油这东西，配方差一毫，效果失千里。关键工序的用油，建议做样件留置实验，批量涂敷前先挂个样件在车间最恶劣的角落，撑过两周再定。信不过理论的，就信实打实的锈迹。还有什么比这更真实？
干这一行，敬畏每一个细节。别以为涂了层油就万事大吉，那层膜比小姑娘的皮肤还娇嫩，得伺候着。好了，该去巡检了，希望今天车间没有新的‘锈图’等我欣赏。
