说实话，工业涂料这行，水太深。配方师藏着掖着，销售满嘴跑火车，施工队怎么省事怎么来。最后出了事儿，都是甲方背锅。
配方里的猫腻：固含量，还是固含量

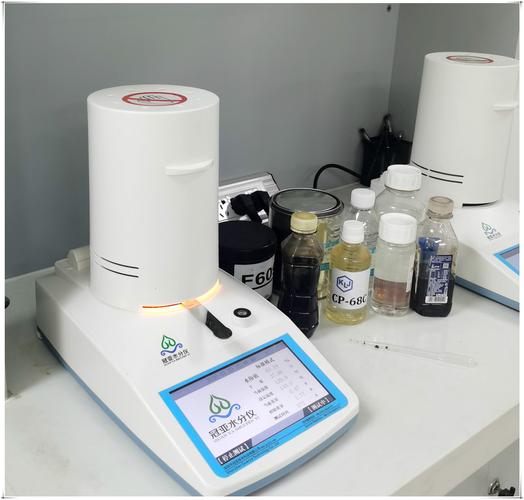

先聊个最基础的。你去买漆，供应商拍胸脯保证‘我们的固含量70%’，你一听挺高啊。别急，拿去实验室烧一下，可能连50%都不到。为啥？他把填料全算进去了，真正成膜的东西少得可怜。结果呢？你花了高固含的钱，买回来一桶‘增重剂’。
❗ 一个血泪教训：某桥梁项目，底漆固含量虚标，三年后锈从里面往外长，最后整体返工，多花了两千万。你说这钱冤不冤？
所以我现在学乖了，签合同必须附带第三方检测条款。别信厂家报告，那玩意儿能改到你都不认识。送检样品和大货经常不是一回事，懂吧？
不过话说回来，高固含就一定好吗？未必。环氧富锌底漆，锌粉含量80%以上，固含是高了，可喷上去跟砂纸似的，面漆盖不住，得加一道雾喷层。施工队嫌麻烦，直接厚涂面漆，结果起泡、针孔，惨不忍睹。

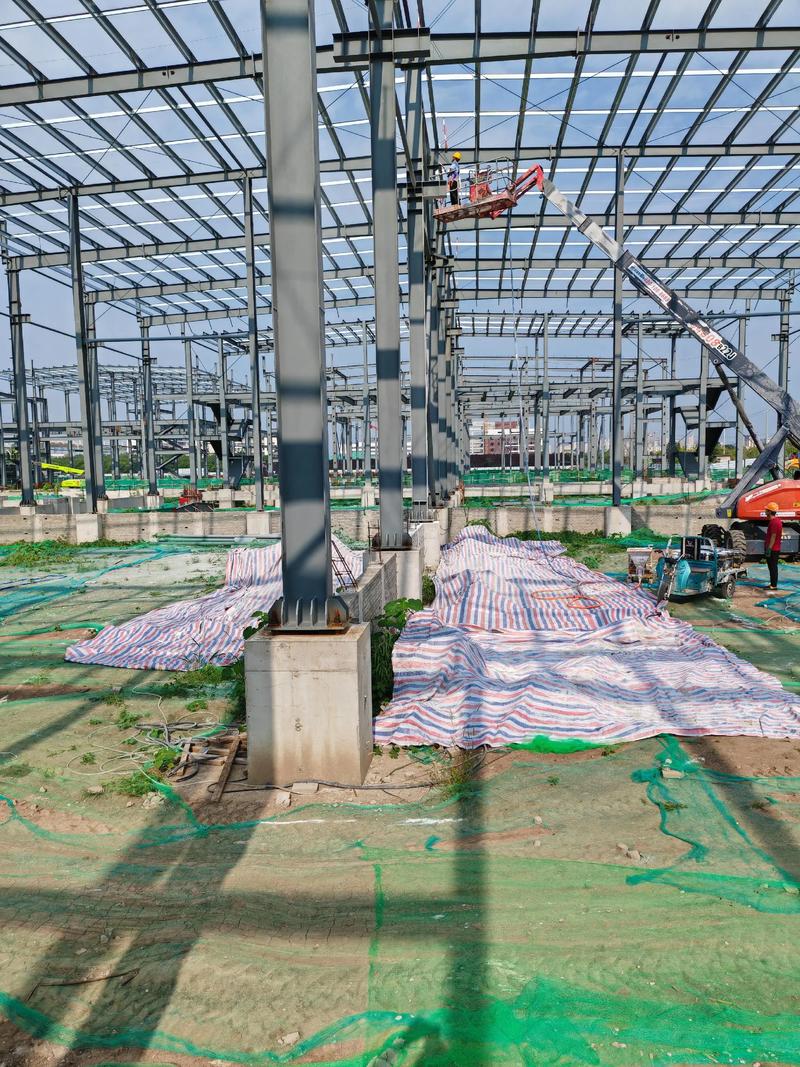

涂装现场的骚操作，看得你血压飙升
我亲眼见过工人往环氧漆里加苯类稀释剂——为了好喷。喷涂机压力不够，枪嘴也懒得换，就靠多加稀料把漆‘泻’开。这玩意儿当时看不出来，半年后涂层脆得跟蛋壳似的，一敲哗哗掉。
还有更绝的。夏天钢结构表面温度60度，他也敢喷。漆一上去瞬间表干，下面溶剂闷在里面，形成痱子一样的暗泡。问他为啥不等凉快点？他说‘工期紧’。得，全是你的事儿。
💡 关键点：施工窗口期不是闹着玩的。露点温度、钢板温度、相对湿度，三个数据缺一个都不行。但现实是，有几个工地真正测了？拿手摸摸、呵口气，就敢开泵。我见过最离谱的：刚下完雨，构件湿漉漉的，班长说‘没事儿，快干型底漆’，结果附着力全部拉胯。
这就引出个经典问题了：
问：为什么同样的油漆，厂家做样板完美，自己一喷就橘皮、流挂、缩孔？
答：因为样板是在恒温恒湿实验室喷的，粘度调到最佳，枪距、走枪速度都标准。而你的工地呢？风大、灰多、温度忽高忽低，稀料随便倒，喷手可能昨晚没睡好。所以别光迷信品牌，三分漆、七分喷，真的。我建议派个人盯着施工，戴个秒表卡活化期，出问题立马停线。多花点人工，比返工便宜多了。
选型迷思：水性 vs 溶剂型，谁在说谎？
现在环保查得严，动不动就要求水性漆。大方向没错，可一刀切就是灾难。我经手过一个煤矿设备翻新项目，井下潮湿、通风差，甲方非要用水性丙烯酸防锈漆。结果冬天干不透，夏天发霉，一年不到全部锈穿。最后回来找我，我说早干嘛去了？这种工况，就该用高固含改性环氧，或者聚氨酯，哪怕溶剂型，只要通风措施到位，也比烂掉强。
问：那到底什么时候用水性，什么时候用溶剂型？有没有一个简单的判断方法？
答：看腐蚀环境等级和施工条件。C2、C3级（一般大气环境），有烘干条件的，水性完全可以。C4以上，或者重防腐，比如沿海、化工厂，溶剂型高固含环氧、聚硅氧烷这些还是主力。施工条件差、温度低于5℃、湿度超85%，水性直接歇菜。有些人告诉你水性万能，你让他自己喷去。我的原则：先做挂片试验，模拟实际环境，放它三个月，数据说话。
另外，水性漆的储存也是坑。去年冬天，一整车水性环氧冻成了豆腐渣，厂家说‘解冻后可用’，我信你个鬼。最后全报废。
测试报告里的文字游戏
翻过几份检测报告你就懂了。盐雾试验，别人做500小时，他做1000小时，看起来牛逼。但你仔细看：起泡、生锈评级是多少？划痕处腐蚀蔓延宽度多少？有些报告只给你看板面未划痕部分，把划痕处数据藏起来，糊弄外行。
还有耐候性测试，氙灯老化，有的用滤镜模拟室内光，有的模拟全光谱阳光，结果天差地别。问你供应商：QUV测试的UVA还是UVB？辐照度多少？黑板温度？他要是支支吾吾，果断换人。
✅ 记住：任何不标明具体测试标准（如ISO 12944， GB/T 1771）和详细评级结果的报告，都是耍流氓。
我更相信实际案例。比如某石化储罐外壁，用了脂肪族聚氨酯面漆，八年了，色差ΔE<1.5，光泽保持率80%以上。这是实打实的。但前提是底中面配套合理，表面处理Sa2.5级，不是随便刷刷。
最后几句大实话
工业涂料这行业，技术迭代不算快，但坑一点不少。设计院套图省事，总价包死，低价中标，层层分包，到了施工队手里，能省则省。你作为业主或者项目经理，不盯紧了，最后就是一层皮的问题。涂层这东西，看不见的地方最要命——等看见锈了，已经晚了。
所以，别光听销售的。多去现场，闻闻味儿，摸摸手感，看看工人怎么兑稀料。再翻翻他们的施工记录，哪怕伪造的，也能看出破绽。实在不放心，自己带个涂层测厚仪和拉拔仪，当场测。
说这么多，其实就一个理儿：涂料是半成品，涂装完才是成品。别逮着油漆本身死磕，把施工管理捡起来，你就赢了90%的人。剩下10%，是运气——万一碰到极端天气，谁也白搭。
写到这儿，想起来件事：去年一个朋友厂里油性漆改水性，啥都没变，直接换漆，结果全线鼓泡。后来我让他加了个红外预烘烤段，问题解决。这事儿告诉我，工艺调整才是核心，换漆只是个开关。可惜明白的人少，甩锅的太多。
