去年秋天，河北一个化工厂的老张给我打电话，声音都是抖的——他们新上的那台钛材换热器，投用不到72小时，管板焊缝大面积开裂。介质是氯化物，浓度不高，温度也才120度。谁能想到，就因为供货商在酸洗钝化环节偷了懒，残留的酸液在缝隙里浓缩，直接干穿了管子。 八十多万的设备，变成一堆废铁。
这事儿对我冲击挺大。说实话，我做了快二十年换热器，见过各种离谱的失效形式：震动把折流板磨成刀片、生物黏泥把板片糊得严严实实、甚至有人在蒸汽进口忘了加防冲挡板，高温蒸汽直接把管束冲成麻花。但每次事故复盘，原因都出奇一致——选型时忽略的那些“小细节”，运行后全成了大窟窿。

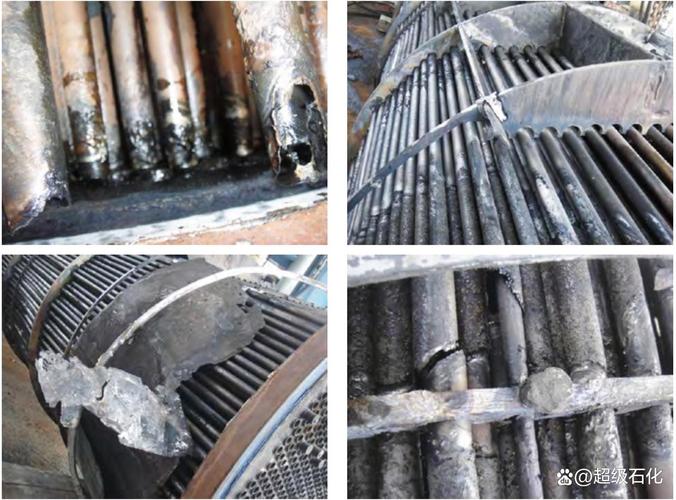

管壳式换热器内部管束腐蚀失效特写
别上来就谈传热系数，先看介质
很多工程师拿过工艺参数，第一件事就是算K值。错了！真的错了。 我见过最荒唐的项目：某多晶硅企业，用304不锈钢做再沸器，介质里氯离子只有50ppm，运行三个月，穿孔。查了半天，发现壳程蒸汽侧发生了汽蚀，局部氯离子浓缩到3000ppm——你算的传热系数再漂亮，材质选型有盲区，全盘皆输。
介质这玩意儿，不能只看主成分。微量杂质是魔鬼。比如水里的溶解氧、氢硫酸，或者明明设计是干净介质，但操作波动时会不会发生相变？会不会有固体颗粒冲刷？我之前碰到过一个氨蒸发器，设计方照搬典型的满液式蒸发，结果运行中氨里夹带机油，在换热管表面形成油膜，传热系数直线下降，最后才发现是上游压缩机漏油。你说这能怪换热器吗？
💡 我的习惯：拿到工艺数据包，先画一个“腐蚀三角形”——温度、浓度、材质，然后逐项排查可能出现的局部腐蚀形态：晶间腐蚀、应力腐蚀、缝隙腐蚀、点蚀。特别是管板和管子胀接处，那是死区，流体慢，杂质易富集。

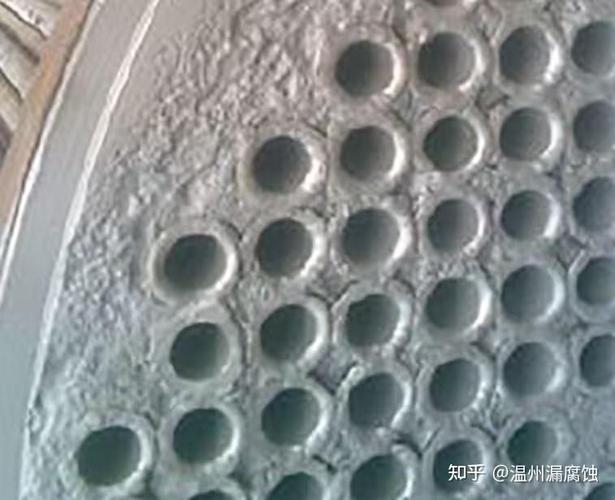

换热器管板胀接缝隙腐蚀微观照片
板式还是管壳式？别被厂家忽悠瘸了
销售最喜欢推板式换热器，体积小、传热效率高、价格便宜。但板式换热的短板极其明显：垫片耐温耐压有限，对介质清洁度要求高，而且一旦泄漏，往往是整片失效，无法在线堵管。我有个做油脂精炼的朋友，贪便宜把螺旋板换热器换成了板式，结果物料里的纤维两天就把板间通道堵死，拆洗一次得半天，一拆一装垫片就变形，只能换新垫片，运行成本比原来高了三倍。
管壳式换热器呢？傻大笨粗，但皮实耐造。 化工、炼油、电力这些重行业，还是管壳式扛大旗。只要你处理好振动、积垢和磨损，它能安稳跑十年。而且管壳式可以抽芯清洗，可以堵管，容错率高。我的经验是：如果介质粘度超过500cp，或者固体颗粒粒径大于0.5mm，或者压力超过2.5MPa，基本不用考虑板式。除非你钱包够厚，维护团队够闲。
问：我的工况是冷却压缩空气，压力0.8MPa，温度从120度降到40度，用板式还是管壳式？
答：如果空气是经过过滤的洁净气，板式完全够用，而且换热效率高，占地小。但要注意，压缩空气中常有水分析出，板式通道如果设计不当，冷凝水排不出会造成液击和局部腐蚀。建议采用带有倾角的板束，并在出口设置气液分离器。如果空气含油，还是选管壳式稳妥，并且管材至少选316L，避免油水混合物形成的有机酸腐蚀。
那些年我踩过的制造坑
那些年我踩过的制造坑
前年给一个中东项目做换热站，设备到现场，业主开箱检查，发现管板表面有肉眼可见的划痕，深度超过0.3mm。对方直接拒收，说按ASME标准，密封面粗糙度必须Ra3.2以下，任何径向划痕都视为缺陷。我赶紧联系制造厂，他们居然说“不影响使用”。这就是典型的国内小厂思维——你觉得能用，但业主的规范不认，最后损失的是工期和信誉。
还有个更气的：一台高压换热器，设计压力32MPa，要求管板堆焊镍基合金，交付时发现堆焊层有铁素体超标。制造厂为了赶工期，焊后热处理没做彻底，结果合金层稀释率过高，耐腐蚀性大打折扣。我们当场要求返修，但工期已经拖不起。最后只好让步接收，焊后追加热处理，但工期罚了款。从那以后，我立了规矩：重要设备，必须派人驻厂监造，从原材料入厂、焊接工艺评定到水压试验，全程录像。
❗ 监造盯什么？三件事：焊接、热处理、NDT。尤其是换热管与管板的连接焊缝，必须100%着色或者氦检漏。别信制造厂的自检报告，我见过把渗透剂换成稀释剂的，就为了掩盖缺陷。
问：换热器出厂前做了水压试验，到现场还要不要再做？
答：必须做！运输过程中的颠簸、吊装不当，都可能导致内件松动或焊缝开裂。而且现场做气压或者水压试验时，要特别注意环境温度和水质。如果水压试验用水氯离子含量超过25ppm，对不锈钢简直就是灾难。试验后必须立即用压缩空气吹干，碳钢设备还要充氮保护。我们曾经有个项目，就因为水压试验后没吹干，内部锈蚀严重，业主差点退货。
最后想唠叨几句。换热器这东西，看似简单，实则水很深。从选型、设计、制造到运维，每个环节都是坑。但只要你把介质吃透、把工况摸清、把标准卡严，它也能老老实实给你创造价值。别迷信进口品牌，也别轻视国产技术——关键看细节，看责任心。 那些在管束间悄然发生的腐蚀、结垢、振动，不是一天形成的，但只要勤巡检、勤化验，都能早发现早处理。
行了，今天先扯这些。下回有空，再聊聊翅片管换热器的霜堵问题，北方冬天太常见了。
