干了二十多年机加，线切割这玩意儿，看着简单——一根钼丝来回跑，火花四溅，完事儿。可真要割出个微米级的活，哼，能把老师傅逼疯。
上个月，一个做接插件模具的小伙子找我，哭丧着脸。他的中走丝，割出来的型腔，位置度跑了0.03。0.03啊，听着不大，可那模具是精密端子，直接报废。他死活找不到原因，床子才买两年，光栅尺也刚换过。我说，你查工作液了吗？他一脸懵。你看，这就是典型。
工作液——你以为是小事？❗

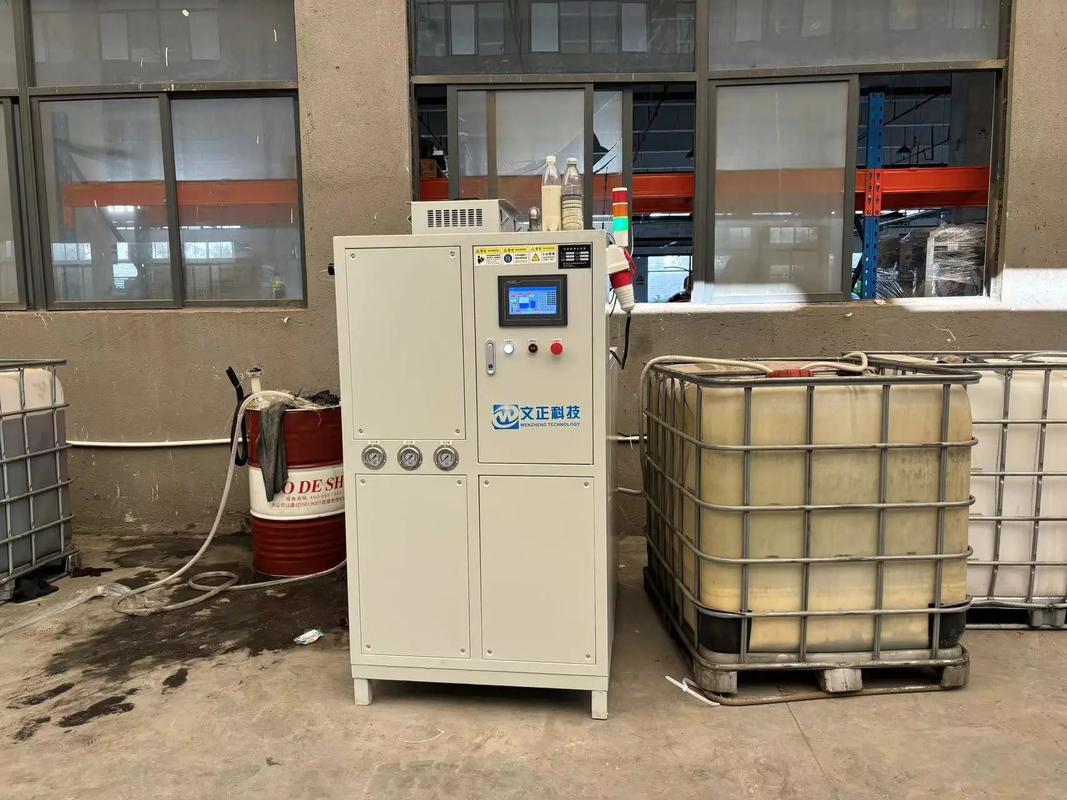

线切割的工作液，说白了就是绝缘介质加冷却。可太多人把它当自来水用，脏了过滤一下，接着跑。知道吗？电导率一变，放电间隙就飘。你盯着屏幕，坐标纹丝未动，实际割缝已经忽大忽小。尤其精修的时候，那几十微米的电流，对脏液敏感得要死。
我见过最夸张的——有家厂，工作液发黑发臭还在用，割出来的工件表面糊一层黑色氧化皮，粗糙度Ra都奔着3.2去了。老板还骂操作工没调好参数。说实话，那参数怎么调？源头烂了。✅ 记住：精加工时，工作液电导率最好控制在500μS/cm以下，定期换，别心疼那点钱。一套模具十几万，工作液才几个子儿？
不过话说回来，就算换了新液，你搁那儿傻割也不行。喷流压力得跟上。你去看那些日系慢走丝，喷流能直接冲到切缝里，把蚀除物瞬间带走。中走丝呢？很多厂子的上喷嘴离工件八丈远，冲了个寂寞。我试过，把喷嘴调到距工件表面0.1mm左右——注意别撞了——切割效率直接提升15%，光洁度还更好。这是真金白银趟出来的经验。
钼丝：那根要命的“弦”
谈到线切割，钼丝是命门。国产钼丝，0.18mm规格，抗拉强度标着1800MPa，可你实际拉紧，有的没割多久就松了。张力不均匀，丝抖得厉害，工件表面全是搓衣板纹。这时候你再看机床，电机、导轮都好的，眼儿就是追不着丝。
怎么解决？先别急着赖丝。检查一下导轮，那个小小的轴承，你用手拈一下，是不是有轴向窜动？哪怕只有0.005mm，反映到工件上放大好几倍。还有导电块，磨损出沟槽了没？这些不起眼的易损件，是精度杀手。我一般建议，精密切割前，用千分表打一下导轮的跳动，超过0.003mm，立马换。
⚡ 有个邪门的事儿。某次我帮人调机，精度就是稳不住。最后发现，是运丝筒的换向冲击。那个瞬间，丝速突变，张力波动，在工件转角处留一道深痕。后来改了变频器的加减速时间，又加了张力传感器做闭环——世界安静了。那批活儿，全尺寸公差±0.005，稳稳的。
问与答：扎心的实际问题
问：为什么我割的薄片工件总是变形？有时中间凸起来？
答：这个太常见了。线切割是热腐蚀，局部高温，必然有应力。薄片，尤其淬火件，内应力大，你一割开，应力释放，它就扭。解决办法？第一，多次切割。别一刀切完，留0.1mm左右余量，然后精修两到三刀，每刀减小能量。第二，割之前做去应力回火。第三，编程时考虑路径，比如对称割，或者留工艺搭子。还有绝招——在工件上切应力释放槽，嘿嘿，我们叫“割筋”，特有效。但要注意排屑，别让渣子堵了，反而拉断丝。
问：中走丝想达到慢走丝的效果，可能吗？参数怎么设？
答：别做梦，物理极限在那儿摆着。但无限接近是可以的。关键在多刀修切。我的习惯：第一刀，能量大些，脉宽40μs左右，占空比1:5，电流管够，效率优先；第二刀，脉宽降到8μs，电流减半，丝速降一档，让放电痕迹重叠；第三刀，用低压小电流，几乎像抛光。对了，偏移量一定要算准，每刀留多少余量，跟工件材料、厚度有关。我有个经验公式，但现场试割更靠谱——割个10×10方，测实际尺寸，反推放电间隙。这活儿急不得，得蹲在那儿盯，一根丝，一个参数，一种人生。
机床本身：那些被忽视的“硬伤”
很多人抱怨线切割精度，光盯着软件、电气。你趴下去看看床身吧。中走丝多数还是铸件，时效处理到位了吗？我见过新机床，用了半年，Y轴导轨扭曲0.02mm，因为应力释放变形。厂家保修？过了半年，自认倒霉。所以，买床子时，螺距补偿做了吗？激光干涉仪打过吗？别信宣传册，直接拿标准量块，让厂家割一个五边形，上三坐标检圆度和位置度。这个操作，避坑无数。
还有环境。线切割怕振源，车间旁边有个冲床？完蛋。精修时，地面震动直接传到电极丝。你最好给机床做独立地基，或至少加减震垫铁。温度呢？一天之内温差超过5度，材料热胀冷缩，你割的长孔，中午和半夜尺寸能差0.01mm。恒温车间太奢侈？那就尽量晚上干精活。
说到这儿，突然想起早年用的快走丝，钼丝用成麻花，割个垫片都挂渣。现在中走丝好多了，但人性没变——总想省事。省事的代价，就是交学费。💡 线切割这行，七分工艺，三分设备。你不对这跟丝好，它就在工件上画符给你看。
最后啰嗦一句：数据要记录。每次成功的参数，材料、厚度、电流、脉宽、偏移量、工作液状态，记下来。别信脑子，脑子会骗你。遇到新活儿，翻翻小本子，比调机三天管用。
