干了二十年模具，我以为自己早跟电火花这玩意儿磨合得天衣无缝。结果上周，一个直径0.3mm的深孔，我愣是打废了三根电极——不是断，是损耗快得离谱，好像那铜杆是蜡做的。半夜蹲在机床边，盯着油槽里幽灵般的蓝光，我突然意识到：电火花加工，从来就不是你按下cycle start那么简单。
电极：电火花的“笔尖”有多难伺候？
外行总以为，电火花嘛，不就是拿根金属棒去捅工件，靠电弧烧蚀吗。呸。你要这么想，第一个报废的电极就能让你血压飙升。电极材料的晶粒方向，你考虑过吗？有一次我图便宜，买了批轧制铜钨合金杆，结果打出来的孔椭圆得跟土豆似的。后来切了金相一看，纵向晶粒流线恰好垂直于放电面，损耗坑坑洼洼。那批活儿，全部返工。
说实话，选电极这事儿，有时候跟算命差不多。石墨排气好，但粉尘搞得机床像煤窑；铜亲和性佳，可精加工时那一点点的尖端圆角损耗——就那0.005mm的差异——直接让你的清角精度崩盘。我刚入行那会儿，师傅扔给我一根钨极，那玩意儿沉甸甸的，硬得啃不动，但打出的微细槽壁光洁度，啧啧。不过话说回来，你用过铍铜电极吗？有毒！得戴着口罩手套，弄得自己像生化实验室里逃出来的。
更恼火的是复现性。上周那批SKD61模具，昨天同样的脉宽、同样的抬刀时间，今天电极损耗率就从0.3%窜到1.2%。查来查去，工作液的温度差了八度。八度！谁能想到这个？老师傅的经验：早晨开机头一个小时打出的活，最好别跟下午的混作一批——除非你恒温车间。对吧，这哪是高科技，这像侍候老爷。
加工液：别小看这池“脏水”
问：电火花加工为什么必须泡在油里？

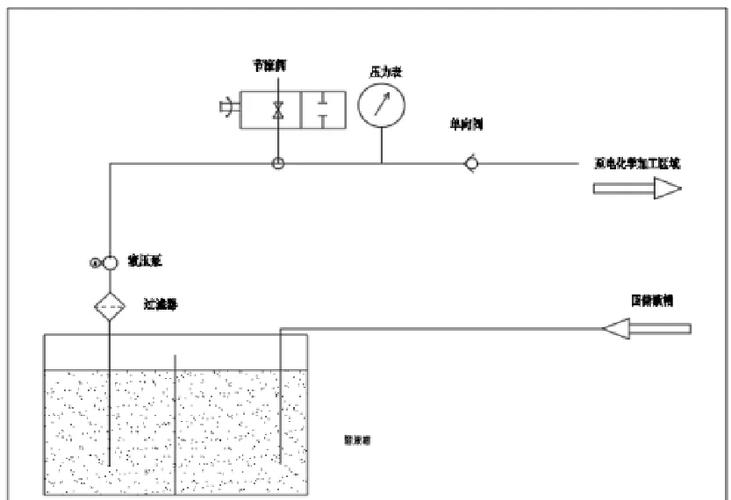

答：不是简单降温。火花放电瞬间通道内温度上万度，没有液体包围，熔化的金属颗粒会直接焊回工件表面，形成所谓的“白层”——那层又硬又脆的变质层，后续抛光能磨死你。加工液的核心作用是消电离，每次脉冲结束后迅速恢复绝缘状态，否则下一个脉冲可能在同一位置放电，造成弧光短路。而且，你闻闻那股味儿，煤油里混着金属蒸气，酸得辣眼睛，抽风系统稍不好，车间就是毒气室。所以液体的洁净度？哼，过滤袋省下的钱，都赔在加工不稳和表面黑斑上了。
问：线切割工作液能用在火花机上吗？
答：千万别！线切割多是水基乳化液，冷却为主；而电火花成型机需要高闪点、低粘度的碳氢化合油，绝缘强度要稳定。换了水基，电极绝缘握持不够，放电间隙直接崩乱，轰然一声，工件表面打出个疤。我曾经手贱试过一次——那次清理机床花了三个小时，油箱里飘着一层絮状物，恶心透了。💡记住：电火花油就得是专用油，别妄想替代。而且，油液粘度大了冲屑差，二次放电概率飙升；粘度小了挥发快，气味大，你要在环保监察面前写检查吗？
参数设置：调得对是技术，调不对是艺术？
脉冲宽度、脉冲间隔、峰值电流、伺服参考电压、抬刀周期……看着屏幕上的数字，好像你在调音乐均衡器。实际上，放电间隙那十几微米的距离，藏着整个加工的灵魂。大了，蚀除速率是爽，但侧面间隙同样扩大，尺寸精度跑了；小了，效率低得能让你怀疑人生，电极还容易粘渣。有一次我调了个低损耗参数赶工，电极确实省了，但加工时间多出一倍，表面还雾蒙蒙的，人家质检直接退货。瞧，自作聪明。
抬刀动作更是门玄学。抬得太快，油液冲击把电极振歪；抬得慢，屑排不出去，积碳，拉弧。我们车间那台老机子，伺服响应慢半拍，你得根据声音判断——对，听放电的噼啪声。均匀清脆就是好，低沉闷响准有事。现在的小年轻都盯着波形图，可那玩意儿有延迟！等你看到异常波形，电极早被啃掉了一块。唉，耳朵比眼睛快，这是老派的生存法则。✅一个小经验：每打完一个深孔，别偷懒，用铜丝刷刷一下电极底部，把附着屑刷掉，保你少很多麻烦。
后来我发明了个土法子：在电极侧面涂一层极薄的绝缘漆，只留端面放电，侧面损耗明显改善。跟工程师说，他们笑我这是“野狐禅”，但架不住好用啊。❗不过必须提醒，漆如果太厚，会阻碍抬刀排屑，得不偿失。所以厚度控制，全凭手感，失败两次后就学会了。
线切割？那只是电火花家族的另一个怪兽
别以为线切割就简单。铝丝走丝速度快？哼，断丝断到你怀疑世界。尤其是切异形冲头，拐角处放电集中，丝径直接烧细、断开。我甚至见过有人为了不断丝，把张力调得松松垮垮，结果切出的工件上下两头窄、中间鼓，像个酒桶。那批模具组装时，导柱塞不进去，一锤子下去，两百公斤的模架都得拆了重来。坑人啊。
还有去离子树脂，多久换一次？有些人等导电率报警了才换，可那时候加工表面已经出现细微裂纹了。记住，电火花线切割的脆弱节拍——张力、脉冲、水质，三者互为因果。你省树脂，就是拿模具寿命赌明天。💡一个小技巧：切硬质合金时，降低喷流压力，防止材料崩角，别问我怎么知道的。
说到底，电火花加工是场微观爆炸的博弈。每次放电都是一次微小地震，累积起来塑造了形状，也累积了应力。有时工件放置几天，自己就裂了。这叫延迟裂纹，应力释放的杰作。如果你听见淬火后的模具在油里嘎吱轻响，别怕，那是它正在死去。
二十年了，我仍然觉得这行一半是科学，一半是本能。书本上的曲线救不了你，只有成千上万个报废工件才能喂出那点手感。所以下次有人跟你讲电火花加工多牛逼，你笑笑，问问他：你能听出电极碰工件前那零点几秒的异响吗？
