前几天去一个老客户的厂里做技术回访，看见产线上一台崭新的超声测厚仪，屏幕膜都还没撕。操作工是个二十出头的小伙子，拿起来对着管道就测，数值稳定在2.8mm，他直接记下了。我当时没忍住——“等等，你这耦合剂涂了没？”
他一脸懵。涂什么？
唉，这就是问题所在。许多人对测厚仪的理解还停留在“怼上去、看读数”的层面。说实话，这么糙的操作，没出事算运气好。
今天咱们不聊那些说明书上印烂了的参数，就聊聊那些真正影响测量准确性、却总被忽略的细节。当然，也会提到一些不同原理的 测厚仪 怎么选，什么场合用什么类型。不过话说回来，核心还是——怎么把数测准了。
耦合剂？不涂也行？——别拿反射原理开玩笑

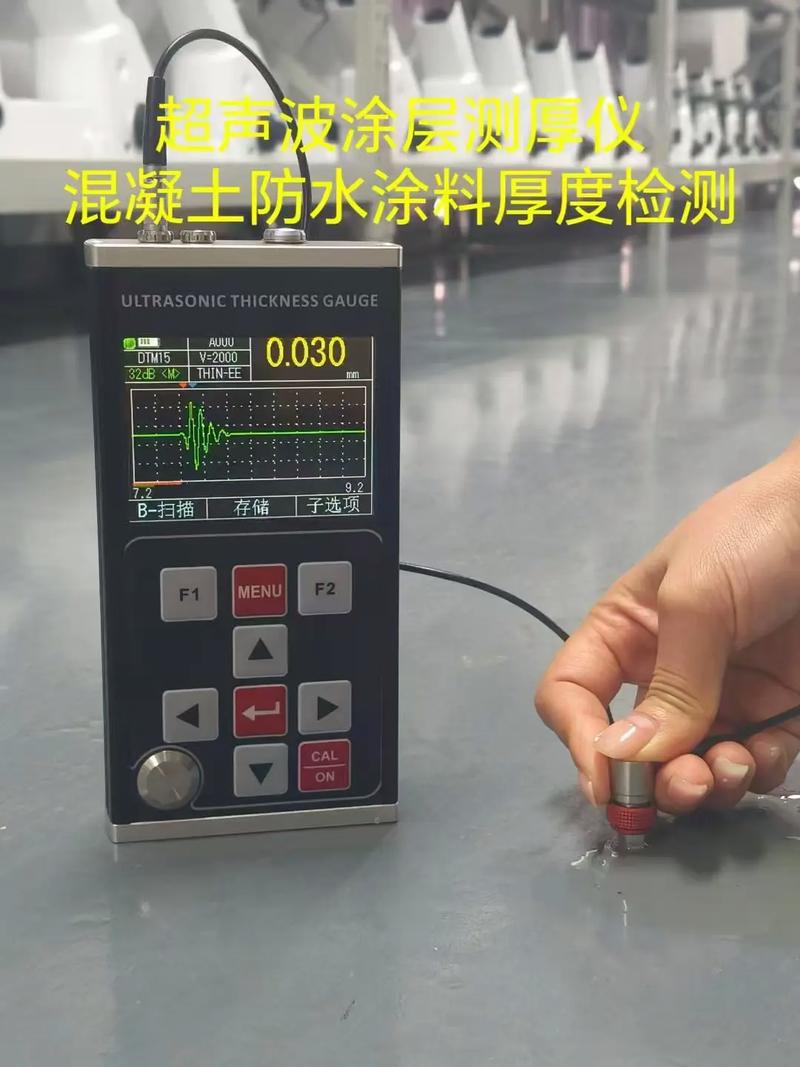

超声测厚仪的基本原理不难懂：探头发射脉冲，遇到材料背面反射回来，算时间差得厚度。但声音在空气里衰减有多厉害，你对着水喊一声再对着墙喊一声就知道了。探头和工件之间哪怕有头发丝那么薄的气隙，回波能量都能掉一半以上。所以必须用耦合剂把空气挤出去。
但怎么选耦合剂？可别抓起润滑脂就用。高温表面得用高温耦合剂，不然“滋啦”一蒸发，测个寂寞。粗糙表面要用高粘度耦合剂，像蜂蜜那种稠度，否则填不平坑洼。垂直面或者顶面作业时，低粘度耦合剂流得飞快，你还没读数它先滴地上了，这就很让人恼火！我见过最离谱的，用洗洁精代替耦合剂——短暂应急可以，长期这么干，探头磨损速度让你心疼。❗
有些新款的涂层测厚仪，采用电磁感应或涡流原理，倒是免去了耦合剂这一步。但它们对基体材质极其敏感，铁基的磁性法就测不了铝基，涡流法又挑导电性。买之前一定确认基体匹配，不然买回来就是摆设。✅
校准，校准，校准！——测之前不做这步就是盲人摸象
有一次我帮朋友调试一条管线测厚系统，他抱怨新买的 测厚仪 总是偏薄0.2mm。我过去一看，标准块上校准倒是做了，但选用的声速值不对。他默认用的是钢的声速5920m/s，可那管材是不锈钢的，实际声速更接近5740m/s。差这点数值，几毫米的壁厚就能偏零点几毫米——对于压力容器来说，这偏差直接关系安全评估。
更隐蔽的问题：零点偏移。很多操作员校准只做一个点的厚度，其实更好的做法是做两点校准，兼顾薄和厚。而且！测高温工件时，要等探头和工件温度平衡，否则声速会飘。这细节，老手都不一定每次都注意。
至于涂层测厚仪，校准更繁琐。除了零点，还得考虑基体粗糙度、曲率半径，甚至测厚仪探头压力都会影响读数一致性。我遇到过最头疼的情况——镀锌层厚度测量，因为表面钝化膜太薄，普通涡流测厚仪根本分不清界面。最后还是靠X射线荧光测厚仪解决的，那玩意儿死贵，但精度确实没话说。
问：测厚仪是不是越贵越好？
答：不一定。贵有贵的适用场景，比如高温、在线实时监测、需要数据追溯的产线，确实需要高端机型。但如果只是车间日常抽检，一般管壁厚度，几千块的国产机足够用，前提是你校准规范、耦合得当。最怕就是花大价钱买个顶尖功能，结果只用个基本模式，那真叫暴殄天物。
问：超声波测厚仪能测多层材料吗？
答：普通单晶探头测不了，因为超声脉冲会在层间界面产生多次反射，回波乱成一锅粥。不过现在有带A/B扫描功能的机器，能显示波形，你可以分辨哪个回波对应哪个界面。还有些多通道测厚仪，专门对付复合材料或者带防腐层的管道，不用去除涂层就能测基体厚度——这个功能在生产中真是救星，省了大把打磨时间。💡
防锈、防抖、防干扰——现场丈量的真实挑战

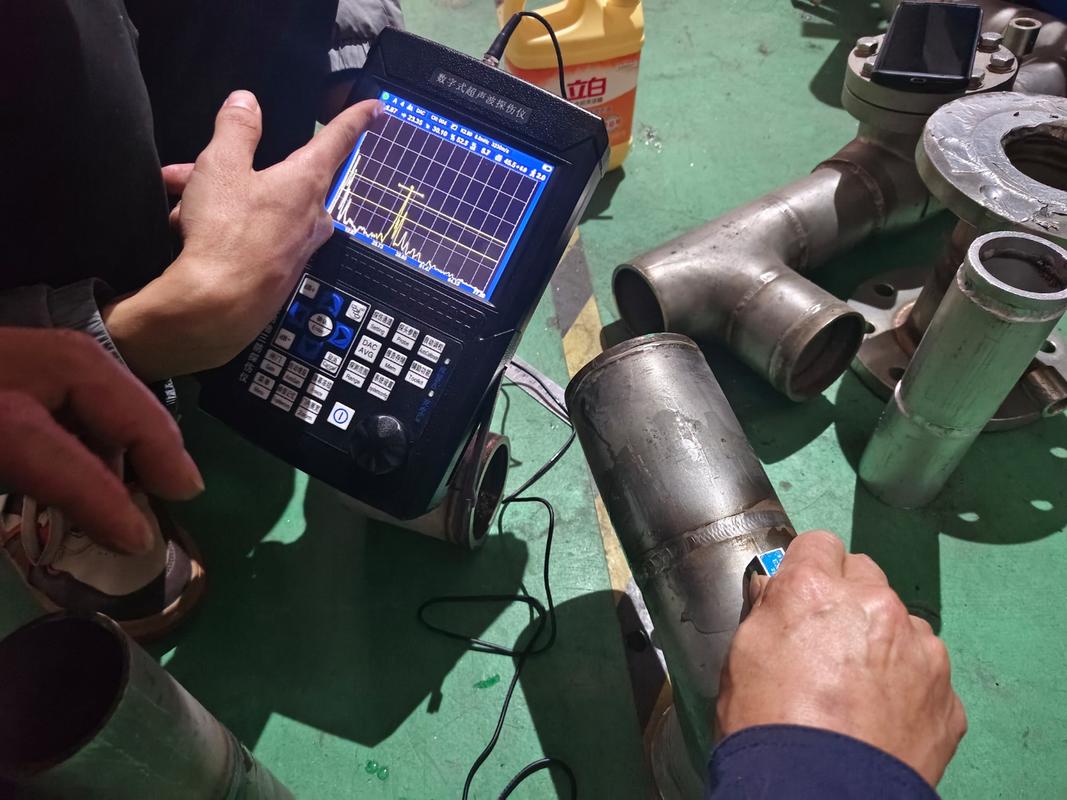

实验室环境下测厚仪个个表现精准，可一到车间就露馅。振动、电磁干扰、高温、锈蚀……全是坑。
振动：管道没停稳，探头一贴上去，读数就跳。可以试试让操作员用手做个支点抵住管子，或者用夹具固定探头。或者干脆用延迟线探头，让脉冲之间多等一会儿，减少振动引起的杂波。
锈层：这是个大难题。超声波遇到疏松的锈层会产生大量散射，回波弱到几乎看不见。通常做法是打磨出一个金属亮点再测，但有些场合不允许打磨。这时候低频穿透探头（比如0.5MHz）就派上用场了，牺牲分辨率换穿透力。还有电磁超声测厚仪，能透过一定厚度漆层和微锈层直接激发超声波，连耦合剂都省了——不过它的探头笨重，而且怕强磁环境。
高温：大于300°C的表面，得用专用高温探头和耦合剂，而且必须快速点触测量，不然探头烧了可不保修。个人建议超过400°C就别自己瞎测了，除非有成熟的高温在线测厚系统，那东西探头是水冷的，精度也相对稳定。
这些实战经验，都是教训换来的。刚入行那会儿，我拿一个测厚仪就去测一根镀锌管，也没清理表面，结果测出来比实际厚了0.4mm，还觉得是管子超差，差点把供应商告了。后来才知道，是一层氧化皮没处理干净。所以啊，别太相信仪器显示的数值，它只是一个工具，结果准不准，全看用的人。✅
问：有没有一种测厚仪能通吃所有材质？
答：想得美。不同原理对应不同材料：金属用超声或电磁，塑料用超声或电容，玻璃用成像法或反射式激光。即便同是超声，不同材料需要不同声速校准。只能说，如果预算允许，配一台相位阵列测厚仪，灵活性高很多，但重量大、上手难度也大。
说到底，测厚仪 这类仪器，三分靠买，七分靠用。别迷信品牌，也别被销售话术带偏。了解原理、做好校准、留意工况，这些基本功省不得。最后提醒一句：定期用标准样块做期间核查，保存好记录，这是质量体系最基础的一环，也是保护自己的证据。不然哪天产品出了事，追溯起来，你的测量数据根本站不住脚——那可就麻烦了。
