前几天去一家工厂，老板哭丧着脸给我看他们的铰孔废品率，20%！用的还是进口铰刀。我拿起来看了一眼，刃口都快磨秃了还在用，能不出事吗？铰刀不是万能的，但用错了绝对要你命。
先说说选型吧，这个坑最深。经常有人问我：“直径10的孔，用多大铰刀？” 我一般会反问：你前面是钻还是镗？余量多少？通孔盲孔？材料是铝还是不锈钢？一问三不知，然后甩一句“你就告诉我买哪个”，我能怎么办？
你手里那把铰刀，真的适合吗？

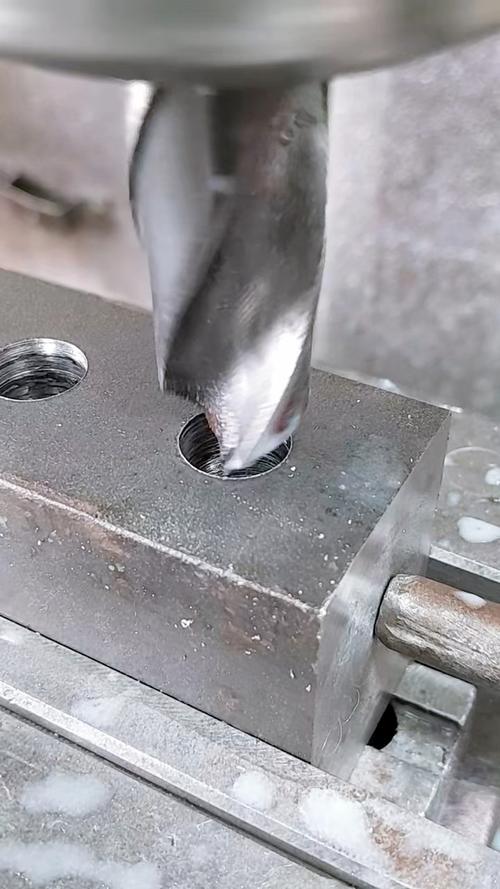

市面上铰刀种类多得眼花。最常用的是高速钢和硬质合金。高速钢的便宜，适合普通碳钢、铸铁，优点是韧性好，不容易崩刃——但别指望它大刀量干硬度高的。硬质合金铰刀，看着贵，用起来省心。 尤其是不锈钢、钛合金这种难加工材料，必须得上合金的，不然一圈下来刃口就钝了，铰出来的孔像狗啃的一样。
还有个容易忽视的：铰刀齿数。很多人觉得齿多切削均匀，对吧？错！齿多容易堵屑，尤其是切铝这种软材料，粘刀厉害。我一般推荐奇数齿，比如5齿，7齿，能减少振动，寿命长点。不信你试试。
说到这儿，想起来有一次，一个徒弟用直槽铰刀铰钢件，还干切削，没加冷却液，直接冒烟了。我叫他换成螺旋槽的，左旋右旋都有讲究：右旋好排屑，适合通孔；左旋适合盲孔，切屑往前推，不会堵底。这些细节，书上可不会写得这么直白。
QA部分来了：
问：铰刀铰出来的孔为什么粗糙度不行？
答：八成是余量不对。精铰余量一般留0.05-0.15mm单边，太大了挤屑，太小了刮不干净。还有就是速度，线速度推荐：硬质合金10-30m/min，高速钢5-8m/min，进给0.1-0.3mm/r。再检查一下刃口有没有积屑瘤，用放大镜看。别怪刀不好，先怪自己参数没调对。
那些让你想砸铰刀的坑爹操作
第一个坑：冷却方式。干铰是大忌，除非是铸铁这种自润滑的。乳化液浇上去能降温，但压力不够相当于没浇——强烈推荐内冷铰刀，从刀柄中心走切削液，直接冲到刃口，不光散热，还能把切屑冲出来。 没条件的，用高压风对着吹也行。
第二个坑：装夹偏摆。有的人把铰刀往钻夹头里一塞，开机后跳动几十丝，铰出来的孔椭圆，还怪铰刀精度差。拜托，用浮动夹头能死吗？铰刀本来就是精加工，一丝丝的跳动都会放大。
第三个坑：不提铰刀修磨。扔了舍不得，接着用又废工件。修磨得找专业厂家，自己拿油石蹭两下？那叫破坏刃口。修磨后还要检查跳动和刃带宽度，不然还不如买新的。
QA继续：
问：铰刀寿命短，怎么破？
答：首先看涂层。物理涂层（PVD）像TiAlN，比没涂层的能多干一倍。然后调整前角，主偏角减小能提高寿命但切削力大。还有个邪门招：倒转。通孔铰到底后，别停车直接提起来，停转再退，那切屑全刮在刃口上，瞬间钝化。必须主轴停止，然后快退。记住了啊。
买铰刀，别只看价格
现在一堆卖铰刀的，宣传什么“高精度”“耐用”，你问他跳动多少？柄径公差h6还是h7？哑口无言。我试过某宝几块钱的铰刀，拿来一量，柄径偏小0.03mm，装上后哗啦啦响。合格的铰刀，柄径公差至少h7，刃径公差得是D4或更好。 买的时候问清楚，别光图便宜。
还有非标铰刀，有些厂家接单乱来。你要铰个带台阶的孔，他给你做把普通阶梯铰刀，结果两个直径不同心，孔废了。设计非标铰刀，导向部分必须和切削部分同心，最好带冷却孔，这些要求你得钉住供应商。
最后吐个槽：有些操作工习惯不好，铰刀用完随便一扔，刃口磕碰，下次用直接崩刃。还是得搞个工具架，每个孔位标好尺寸，用完擦干净涂防锈油。别嫌麻烦，省钱啊！
总之，铰刀这玩意儿，从选型到使用，坑太多了。今天说这些，都是真金白银换来的教训。你要是还图省事，那废品率就等着嗖嗖涨吧。
问：铰孔出口有毛刺怎么办？
答：出口毛刺多半是铰刀主偏角太大，或者刀具钝了。把主偏角磨小到15°左右，让切削力轴向多一点，径向少一点。还有就是出口倒角一下，用带倒角的铰刀，或者加道工序。实在不行，铰完用刮刀刮一下，笨办法但管用。
