干了十几年焊接，激光焊是最让我又爱又恨的工艺。爱它效率高、变形小，恨它娇气——参数稍微不对劲，气孔、飞溅、凹陷全来了。上周调试一台新到的激光焊接设备，折腾到凌晨三点，就为了搞定一套304不锈钢薄板的拼焊。那感觉……像在伺候一个敏感艺术家。
功率与速度的博弈
激光焊接的核心参数，功率和焊接速度，是一对必须找平衡的冤家。功率决定了熔深，速度影响热输入。功率给大了？飞溅严重，焊缝表面像蛤蟆皮。功率小了？熔池不够深，强度不足，甚至直接未熔合。速度慢，热输入大，熔宽增加，但热影响区变宽，晶粒粗大，韧性下降。速度快了，冷却速度飙升，对于某些钢材，硬化倾向大，还可能产生凝固裂纹。

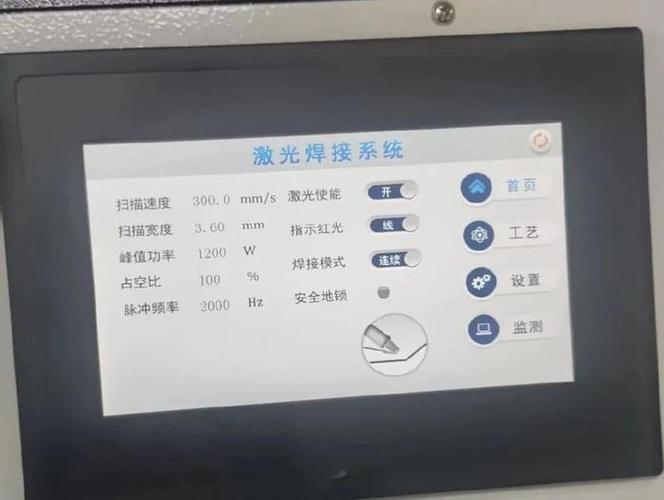

说实话，没有万能参数表。有人总想照搬厂家给的参考值，但实际工况千差万别。激光功率、焊接速度、离焦量、保护气体流量，这几个因子交互影响，牵一发动全身。我习惯先固定一个离焦量，然后采用小步长探索功率和速度的窗口。拿1mm厚的不锈钢来说，我一般从800W、3m/min开始跑首件，熔深行不行？外观均匀不？不行就调，调到怀疑人生。
问：为什么我调的参数总是导致飞溅？
答：飞溅的直接原因是熔池不稳定，蒸汽反冲压力把液态金属崩出来了。功率密度过高或者焊接速度太慢，导致熔池过热，剧烈蒸发。另一个常被忽略的原因是离焦量设置不当——焦点太深或者太浅，热源形态改变，熔池流动态变差。我的经验：先检查焦点位置，用斜坡焊接试板找出最佳离焦量，再优化功率速度。别一上来就怪设备，有时就是参数没摸透。
离焦量——那个被低估的变量
很多人忽视了离焦量。正离焦？负离焦？差零点几毫米，焊缝成型截然不同。正离焦（焦点在工件上方），光斑直径变大，功率密度下降，适用于表面处理或宽焊缝需求。负离焦（焦点在工件内部）常用于需要深熔焊的场合，因为能量更容易向下传递。但负离焦太大，熔深反而变浅，因为光束在材料内部提前聚焦，表面光斑变大。
我吃过亏。有一次焊接1.5mm铝板，用的负离焦，结果熔深不足，还出现大量气孔。后来改成正离焦0.5mm，气孔几乎消失。铝材对激光反射率高，离焦量不合适，热输入更不均匀。所以说，离焦量不是随便设的，必须根据材料、厚度、接头形式来试。❗ 建议每批新料或者更换焊接头后，都重新做焦点位置确认，用激光打点或斜坡痕法，不费事但能避免大坑。
保护气体吹对了是帮手，吹错了是捣乱
激光焊接的保护气体不仅仅是防氧化。气体吹送方式、流量、角度直接影响焊缝成形和气孔抑制。通常是氩气或氦气，氩气性价比高，氦气穿透力强但贵。流量太小，保护不良，出现气孔和变色。流量过大，气流扰动熔池，反而卷气造成气孔，或者吹偏焊缝。
我记得早期用旁轴喷嘴，焊缝表面总有轻微的麻点。后来换成同轴环形吹气，改善很多。还有一次，为了降低成本换了个便宜的气体过滤器，结果气体不纯，焊缝里密密麻麻的气孔，整批报废。💡 强烈建议：管路系统一定要洁净干燥，气体纯度至少99.99%，且加装流量监控，别等出问题再查气路。
问：气孔问题怎么彻底解决？是不是材料不干净？
答：气孔来源很多，材料表面油污、氧化皮肯定要除，但激光焊接气孔常常是工艺性气孔。低速焊接时，熔池凝固速度慢，气泡有时间逸出；高速焊接时，凝固快，气泡来不及跑。关键因素是保护气体的吹气角度和覆盖效果。有时稍微倾斜一下焊枪，让气流提前驱散蒸汽羽烟，就能减少涡流卷气。此外，激光功率的稳定性、光束模式（单模还是多模）也会影响匙孔稳定性，匙孔坍塌瞬间容易封住气体。我的对策：先清洁材料，优化离焦量和速度，再调气体。如果还不行，考虑脉冲激光焊接，让熔池有脉动时间排气。
设备与维护，细节定成败
激光焊接设备状态很重要。镜片污染？功率衰减。光路偏移？焊缝偏离。冷却水温度波动？激光器不稳定。这些看似后台的问题，最终都会体现在焊缝质量上。我每周都会花半小时检查保护镜片，看到有污点立马换。别小看一块镜片，脏了之后透过率下降，实际焊接功率不足，操作者还傻傻看设定功率，以为是参数问题。
还有，光纤的弯曲半径不能太小，否则产生模式紊乱，影响光束质量。有些故障，查了半天参数调整，最后发现是光纤夹了个锐角。这些破事，经历过才长记性。激光焊接是个系统工程，从冷却到光学，从送丝到保护气，环环相扣。
总之——不对，不能说总之，那太八股了。就说这些吧，参数调优没有捷径，多记录多分析，建立自己的工艺数据库。遇到问题别慌，从原理出发逐个排查。激光焊接这手艺，越钻越有意思。
