去年冬天，一个老客户打电话来，语气无奈：“李工，我们产线上的CAN设备又莫名其妙挂掉了，这次直接所有的节点全傻了，你赶紧过来看看吧。”说实话，我当时正在家喝热汤，听到这句话心里咯噔一下——这个现场我太熟悉了，三年前第一次去的时候，光排查一个间歇性的通信故障就耗了整整两天。你问我为什么印象这么深？因为那次故障最后发现竟然是因为一个工人随手把终端电阻拧在了错误的位置！——对，就是这么匪夷所思。
CAN总线这东西，大概从八十年代博世搞出来以后，就成了工业控制领域挥之不去的存在。你说它老旧吧，确实，几十年前的技术了，但直到今天，你打开任何一台汽车的引擎盖，或者走进稍微上点规模的工厂，CAN网络依然在忠实地搬运着信号。不过话说回来，CAN总线绝不是接上几根双绞线、配上收发器就能稳定工作的，现场的不确定性，会让任何一本教科书上的理想曲线变得面目全非。今天我就想跟你聊聊，我这些年跟CAN打交道下来，那些真正有用、但手册上往往一笔带过的细节。
差分信号与仲裁：你以为的鲁棒性，其实很脆弱
很多人接触CAN，第一印象就是“抗干扰强”——差分信号嘛，两根线上的电压差代表逻辑，共模干扰会被抵消。这个原理没错，但如果你真的信了这句话而放松对布线的要求，那离出事就不远了。记得有一次，一个注塑车间的CAN网络经常随机丢帧，换了收发器、加了共模扼流圈都没用。最后我用示波器抓波形，发现CAN_H和CAN_L的波形在电机启动瞬间出现了严重的畸变，但共模电压却波动不大——问题出在哪里？
[IMG_CAN总线差分信号波形与噪声干扰对比图]原来，差分信号的好处必须建立在两条线路完全对称共模的基础上，而现场铺设的双绞线，工人为了方便，把其中一根拉得过紧，导致双绞不均匀，分布参数差异被放大。当大功率变频器一启动，空间电磁场就让这两根线产生了差模干扰——差分放大器可不会帮你过滤掉差模噪声。我后来让他们重新放线，严格按照每厘米至少绞合一次的要求，而且远离动力线缆至少30厘米，问题瞬间消失。❗所以，不要盲目迷信差分信号，它只是理论的护身符，现场对称性才是王道。
再来说说仲裁机制。CAN的CSMA/CA+优先级仲裁，堪称天才设计：在总线上，显性位（0）会覆盖隐性位（1），所以ID越小的帧优先级越高。这个机制在教科书上看起来很完美，但实际应用中，如果有一个节点因为晶振误差导致位定时偏移，它会错误地判断总线空闲，然后贸然发送，冲突后不断重发，最终把总线彻底锁死。这种故障往往表现为低优先级节点完全通信中断，而高优先级看似正常，排查起来极其痛苦。我就遇到过，一个国产替代的CAN控制器时钟精度不够，温度一高就漂移，最后整个系统停摆。

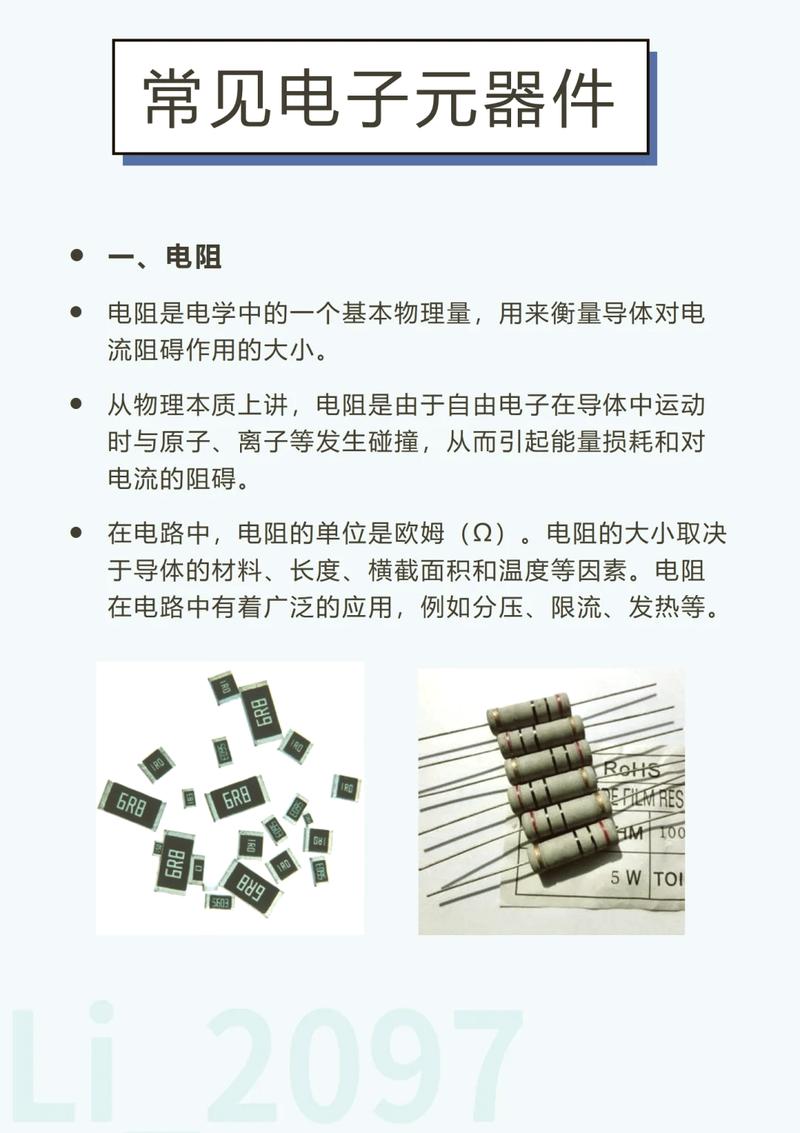

终端电阻：玄学还是科学？
刚入行那会儿，我对终端电阻的理解就停留在“长线反射需要匹配”这种课堂知识上。直到有一次，一个客户的生产线上用CAN控制六轴机械臂，末端执行器老是出现定位过冲，PLC报警信息模棱两可。我在控制柜前蹲了半天，发现CAN收发器的显性电压波形有过冲和振铃——终端电阻呢？测了一下，一个120欧，另一个……竟然是0603封装的贴片电阻，而且已经虚焊了。😤
问：为什么终端电阻必须放在总线两端最远处，而且阻值要严格120欧？
答：CAN标准规定特征阻抗约120欧，如果只在一端加电阻，信号到达另一端时能量无法吸收，会反射回来，导致振铃，可能让采样点误判。如果你在中间加一堆电阻，总等效阻抗会偏低，差分电压幅度不够，节点识别不了。还有，必须是能承受功率的电阻（至少0.25W），因为总线有共模电压波动，小贴片电阻很容易烧断。
问：为什么我加了终端电阻，通信还是有时断时续？
答：你检查过电阻的寄生电感吗？很多便宜的碳膜电阻高频特性差，等效阻抗会偏离。另外，一定要确保地线连续性！CAN虽然只需要两根信号线，但所有节点必须有共同的参考地，否则收发器共模范围超限，加电阻也没用。我就见过把两个机柜的CAN线直连，但两地电位差十几伏，烧了好几个82C250。
顺便提一句，有些新手喜欢在总线上加共模扼流圈，这没错，但别把扼流圈放在终端电阻和总线之间，那样会改变线路阻抗特性，反而造成不匹配。这些小细节，都是无数血泪换来的。
布线拓扑与接地：不要挑战物理定律
CAN协议支持总线型拓扑，理论上可以挂上百个节点。但如果你真的拉一条几百米的总线，然后像葡萄串一样到处分叉，我告诉你，早晚出事。我曾经处理过一个化工厂的CAN网络，总长大约300米，挂了32个仪表，采用手牵手的菊花链形式，但其中有几个地方因为改造，加了分支线，最长的分支大概有3米。结果那附近的节点经常掉线，尤其冬季干燥的时候。
问：多长的分支线算太长？有没有明确限制？
答：没有绝对数字，但有一个经验规则：分支线长度乘以总节点数，要远小于上升沿等效电长度。在1Mbps速率下，分支线最好不要超过0.3米，500kbps可以放宽到1米左右。如果实在需要星型连接，就用CAN中继器或集线器，它们可以提供隔离和整形。千万别舍不得那几百块钱，一天的停产损失都够了。🔔

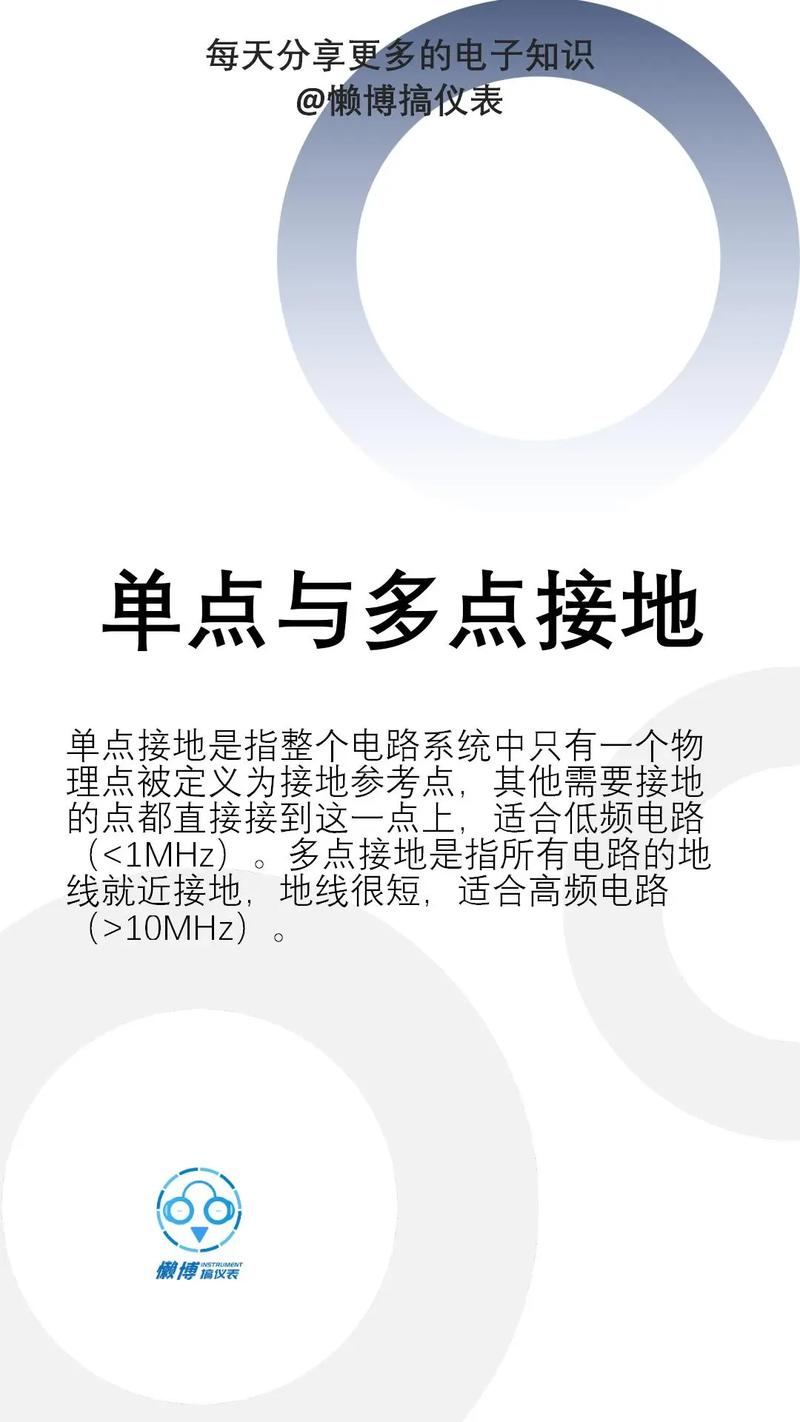

接地问题也是个大坑。很多现场要求电气隔离，于是在每个CAN节点用隔离型收发器加DC/DC电源模块。但隔离的地若不处理好，反而会引入天线效应。我的心得是：总线电缆的屏蔽层必须单点接地，且接地点要选在系统的主参考地上，不能两头都接，否则形成地环路，50Hz工频干扰会串进来。另外，CAN_H和CAN_L对地并联的小电容（几十pF）可以滤除高频毛刺，但容值千万别大，否则会破坏信号边沿，造成位宽失调。
说到元器件，收发器的选择也有讲究。老牌的PCA82C250/251、TJA1050依然可靠，但新一代的3.3V系统更流行SN65HVD230之类。换收发器时，务必核对共模电压范围，比如TJA1050能承受-40V到+40V的总线故障电压，而有些廉价替代品可能只有-7V到+12V，在工业现场瞬间击穿。❗
最后分享一个真实案例：某汽车配件产线采用CANopen协议控制喷涂机器人，突然有一天全部节点周期性重启。查了三周，最后发现是新增的一台伺服驱动器，它的CAN接口保护电路设计不当，在总线空闲时产生微小的振荡，幅度不大，但总线上其他节点误认为是填充位错误，导致整个网络出错帧泛滥。那个振荡用普通示波器都捕捉不到，还是靠逻辑分析仪分段解析看出端倪。所以啊，CAN总线的疑难杂症，有时候需要跳出协议本身，从模拟信号完整性去思考。
行了，今天就聊到这里。如果你手头有CAN的项目，建议先在实验室用真正的差分探头和存储示波器抓一下波形，不要只信那个小小的LED指示灯。毕竟，总线上的幽灵，只会在你信心满满时，悄悄现身。🔧
