我真服了，第一次配置以太网/IP，我以为就是把网线一插，IP一设，完事儿。结果？设备死活连不上，日志里一堆timeout，那叫一个崩溃。后来才慢慢咂摸出味儿来——以太网/IP这玩意儿，水深的很，光看名字就以为懂了的，全是坑。
说白了，以太网/IP（EtherNet/IP）是二十多年前罗克韦尔自动化挑头搞的，基于标准的以太网硬件，跑的是CIP（通用工业协议）。它顶着“以太网”的名头，可跟咱们办公室上网根本不是一回事。你传个文件、发个邮件，TCP/IP就够了；但要在产线上控制伺服、采集IO数据，还要求毫秒级刷新？那得另说。

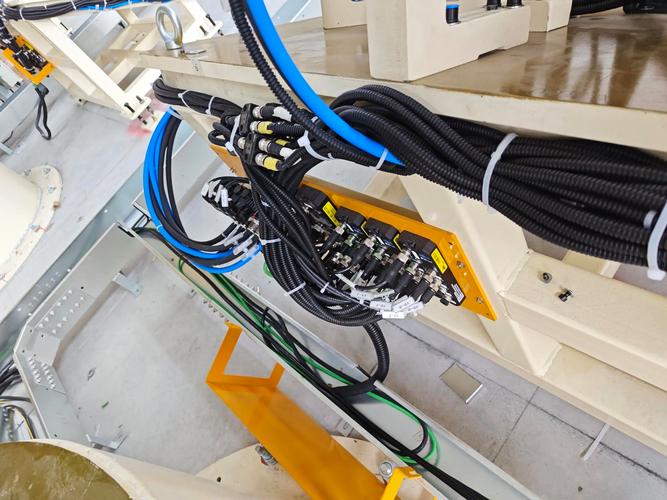

汽车焊装线以太网/IP IO模块组网特写
以太网/IP 不是加个斜杠那么简单
很多人就卡在这了——以为以太网/IP就是“以太网”加“IP”，对吧？其实核心在CIP。CIP是个独立的上层协议，它定义了一套对象模型，比如标识对象、连接对象、位置传感器对象……不同厂商只要遵循这套对象，就能互相认识，不用像Modbus那样自己去折腾寄存器映射。这才是以太网/IP真正牛的地方：它把设备抽象成了对象，跟你在Windows里看设备属性差不多。
不过话说回来，抽象归抽象，麻烦也是真麻烦。它分显式报文和隐式报文。显式走TCP，用于配置、诊断，像问“你是谁？参数给我看看”；隐式走UDP多播，用于实时IO数据，快是快，但也最容易翻车——网络风暴听过没？一台设备发疯，整条线跟着抖三抖。
罗克韦尔Stratix交换机IGMP Snooping配置界面
配置以太网/IP：那些让我想砸鼠标的瞬间
讲个真事儿。去年夏天，现场换了个新的远程IO模块，AB的5069系列。EDS文件也注册了，Add-On Profile也装好了，结果一上电，扫描器那边直接亮红灯。查网线、查供电、查IP，全没问题。最后怀疑人生，用Wireshark抓包一看，发现CIP连接请求的报文里vendor ID不对——模块固件太旧，得刷！就因为这个破ID，浪费了我半个夜班。你说，谁能想到？
所以，想玩转以太网/IP，EDS文件、RPI（请求包间隔）、连接数限制这三样死也得弄明白。RPI设太小，交换机扛不住；连接数超了，后面设备根本加不上；EDS文件版本不对，识别都识别不了。有时候我真心觉得，这玩意儿就是“一根筋”，容错率极低。
问：以太网/IP和普通的TCP/IP通讯有啥本质区别？
答：好问题！很多人被“IP”俩字带偏了。普通TCP/IP是纯粹的传输层，你传数据、发邮件随意；但以太网/IP在TCP/UDP之上封装了CIP，而且定义了工业设备专用的应用层。简单说，普通TCP/IP是军用卡车，什么货都能拉；以太网/IP是精密的自动化立体仓库托盘，货必须按标准码放，扫码才能进出。实时I/O数据走UDP多播，不用建立连接，效率高但怕丢包，所以对网络要求变态高。
问：那我买俩便宜的桌面交换机，对付一下不行吗？
答：别！千万别省这个钱——我见过不止一个现场因为48块钱的塑料交换机，让整个分段停产。以太网/IP的隐式报文大量依赖多播，桌面交换机没有IGMP Snooping，会把多播当广播全部泛洪，类似你一个人喊话，全厂大喇叭都跟着响，瞬间就把CPU冲爆。工业级管理型交换机，像罗克韦尔的Stratix或赫斯曼，才支持IGMP组播过滤和VLAN划分，关键时刻能救命。实在不行，至少用带简易管理的智能交换机，把IGMP开起来。
以太网/IP vs Profinet：到底该选谁？
这是绕不开的架。在北美，以太网/IP是亲儿子；在欧洲，Profinet是地头蛇。我个人用Rockwell多，自然偏向CIP。但客观说，Profinet的等时同步做得更极致，IRT直接绑死时间槽，硬实时。以太网/IP呢？靠CIP Sync（基于IEEE 1588）实现同步，理论上也行，但实际受交换机时钟精度影响大，调起来费劲。
不过以太网/IP有个特别接地气的优势——完全开放。ODVA管理规范，任何厂家都能做，不像某些协议还得加入特定组织才能拿全栈。现在市面上支持以太网/IP的设备海了去了，从最简单的光电传感器到六轴机器人，即插即用，生态规模是真大。而且它跟标准以太网无缝集成，企业级的MES、ERP直接拿OPC UA或者SQL取数据，不用额外网关，这一点Profinet反而别扭，非得加个 PN/MQTT 转换模块。
但你要是做高速运动控制，比如印铁机、电子凸轮，Profinet可能更对路子；如果主打离散控制，产线灵活多变，以太网/IP配ControlLogix简直王炸组合。

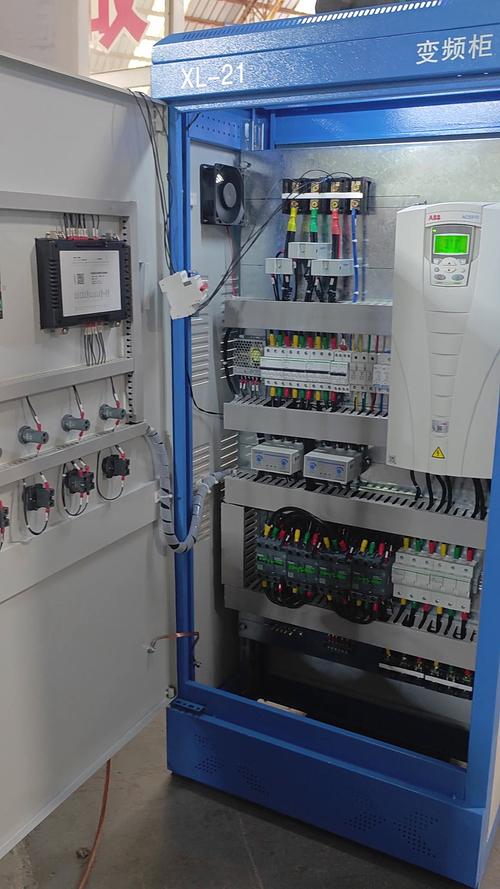

物流分拣线以太网/IP分布式变频器控制柜
还得提个醒。很多人问：以太网/IP到底能带多少个节点？理论上一段网络254个，但实际受数据包间隔和交换机背板带宽限制。我用16口的Stratix 5700，带过140多个设备，RPI设20ms，开启IGMP和QoS，勉强不丢包。再往上堆，就得用设备级环网（DLR）了，单环故障恢复时间能到5毫秒以内，那才叫稳。DLR配置挺简单，就是得注意环上必须全是环形节点，混入个线性节点立马歇菜，别问我怎么知道的……
最后唠叨一句：别再以为以太网/IP只是一根网线的学问。它是把IT和OT捏在一起的黏合剂，从上位SCADA到底层变频器，全跑同一套网络，爽是真爽，出问题排查也是真头秃。如果你正被它折磨，听我的——先抓包，看拓扑，查交换机日志，八成是物理层或配置的锅。
所以，如果下次有人跟你吹以太网/IP多简单，你可以把这篇文章甩给他，哈哈。
