磨粉这事儿，看着简单，其实全是坑

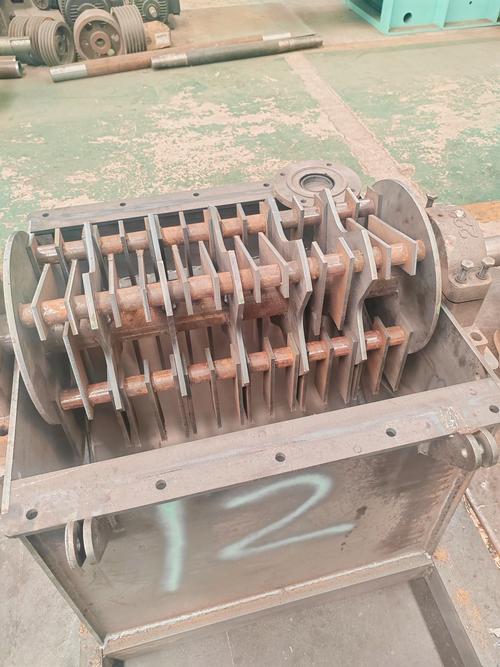

干了十几年机械，我见过最多的故障就是磨粉机堵料。对吧，明明参数调得好好的，一开机，电流飙升，然后——停机。💡问题往往出在进料粒度不均。你以为破碎机出来的是均匀小石子？实际上一大块一大块，像花岗岩砸进面粉堆里。我一直强调，前道工序比磨粉本身更重要。
说实话，很多工厂在选型时就错了。为了省成本，选了锤式破碎机加雷蒙磨的组合，结果产量上不去，细度也卡在200目。后来换成立磨，同时改了分级机转速，突然就通了。这种感觉，像便秘三天终于——嗯，舒坦。有些钱不能省，尤其当你的物料莫氏硬度超过7的时候。石英砂磨粉，别拿锤式磨去硬碰硬。
超细粉体世界里，2微米的战争

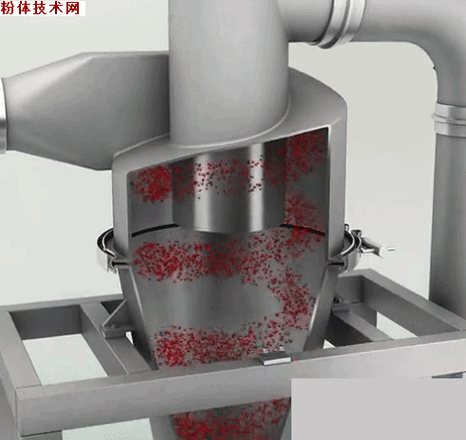

现在动不动就要求D97小于2微米，是不是太疯狂了？碳酸钙行业尤其内卷。气流粉碎机、搅拌磨、球磨机…全上阵。但请注意，气流粉碎的高能耗让很多厂叫苦不迭。我去年改造了一个项目，把普通球磨串联了高效分级机，能耗降了30%，老板当场拍板——加钱。😆
问：超细磨粉时，怎么防止二次团聚？ 答：这个问题特别头疼。粉体细到一定程度，表面能贼大，相互抱团。我们一般在研磨的时候加入表面改性剂，像硬脂酸，边磨边包覆。还有一招，控制研磨腔温度，温度高了团聚越严重。所以冷却系统不能糊弄。最好能实时监控出料温度，超过80℃立马报警。
问：磨粉过程中出现异常振动，一般什么原因？ 答：八成是转子不平衡，可能是磨损不均匀，也可能是有大块异物卡住。别只想着换转子，有时候地脚螺栓松了也会这样。我碰到过一次，振动值超标三倍，检查半天，结果是地基下沉了。所以啊，安装时基础一定要打实。还有，轴承松动、联轴器对中偏差，都要查。❗记得定期用振动分析仪检测频谱。
磨粉介质的选择，是一场化学角力
有人说，钢球最好。呵呵，磨钛白粉试试？铁污染能让你粉体变黄。针对白色或浅色物料，氧化锆珠是优选，但价格贵得肉疼。玻璃珠便宜，但耐磨性差，碎珠反而污染产品。最近我尝试了硅酸锆珠，密度适中，磨损率低，研磨效率居然提高了15%。捡到宝了。
另外，填充率这块，太多人凭经验。50%填充？那是大路货。实际要根据物料特性和磨机类型调，有时候40%反而效率更高。我见过一家厂，填充率一直42%，三十年没变，但换了新物料后细度一直不达标，我让他提到48%，立马合格。所以工艺参数不是死规矩。需要不断试错。
说了这么多，其实就想表达一点：工业磨粉不是把东西磨细那么简单。从最初的破碎，到分级，到收集，每一个环节的细微波动，最后都放大成产品的不合格。别等客户投诉了再排查，日常点检要抠细节。比如磨辊和磨环的间隙，量一下要精确到0.1毫米，——这决定了你的粒径分布到底集不集中。
最后注意，环保要求越来越严，除尘系统绝对不能当摆设。脉冲布袋除尘器压差高了及时清灰，否则不仅冒粉，还可能引起爆炸。💡安全第一，赚钱第二。
