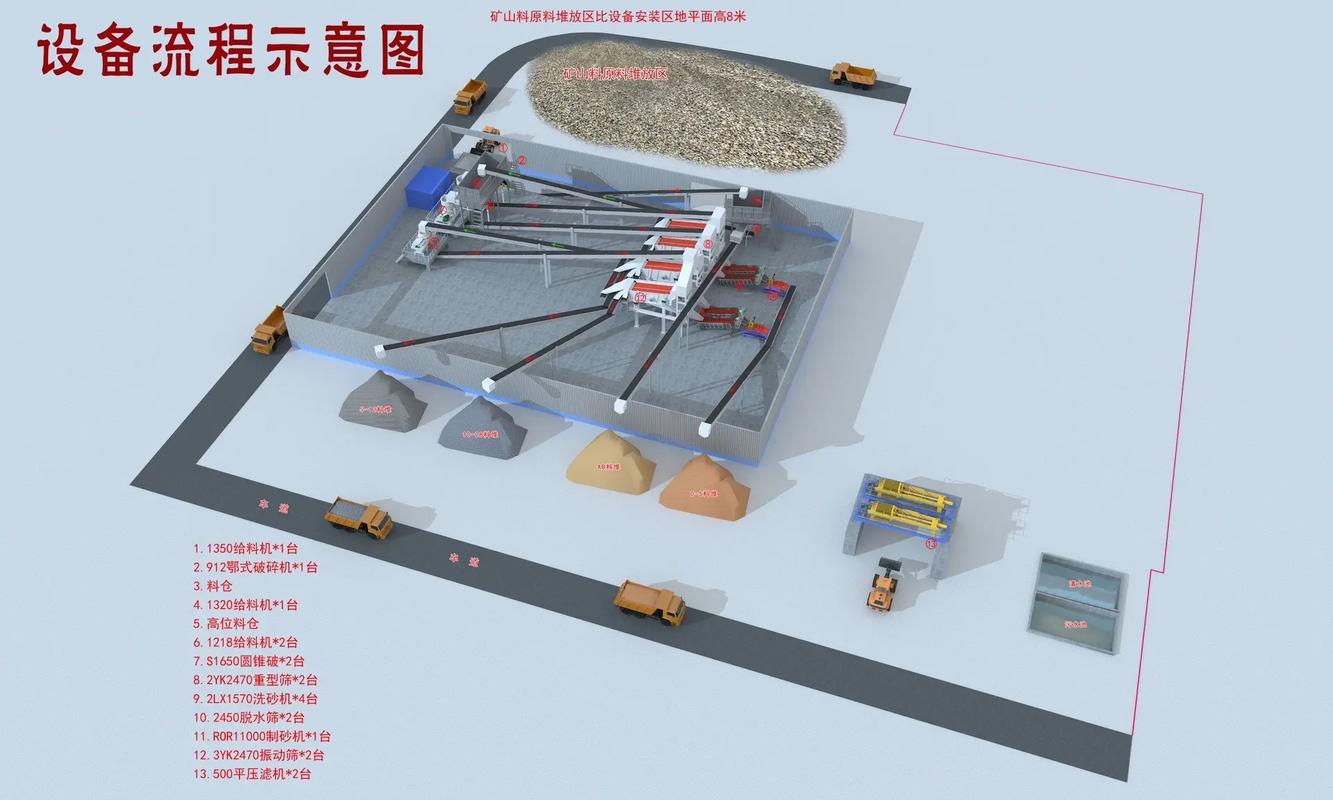

入行十五年，见过太多老板踩着同一个坑——设备型号选得比谁都大，工艺图纸打印出来能糊墙，结果呢？产能不达标、砂子卖不出去、环评过不了。说实话，很多项目的失败，根本不是设备本身的问题，而是从一开始就对工业制砂的理解跑偏了。上个月去山东一个项目，老板指着那台价值不菲的立轴冲击破跟我说：“这玩意参数漂亮得很，怎么出来的砂就是不行？”我绕着生产线走了一圈，三处筛网孔径配错，洗砂水循环像摆设，后端成品库直接露天堆放……能行才怪。
”
别被“全自动”这三个字骗了
现在设备厂推销，动不动就用“一键启停”、“智能控制”来打动你。但你真信了？我见过最离谱的案例：一个号称全自动的干法制砂线，因为湿度传感器没校准，雨季的时候成品含粉量飙到18%，整整三个月，客户全跑光。💥 自动化是工具，不是大脑。真正懂行的，会把精力花在工艺衔接的细部上——比如给料机到破碎机之间的落料高度多了十五厘米，冲击力就完全不同，成品的粒形棱角会多出几个百分点。这些细节，电脑算不出来。
所以，如果你正打算上新线或者改造旧线，第一个忠告：先用最笨的办法去现场盯三天。带上锤子、卡尺和筛子，亲自取样。信数据不如信手感——这句话可能不科学，但在工业制砂这个行当里，绝对是血泪教训。
干法还是湿法？别再被环保绑架了

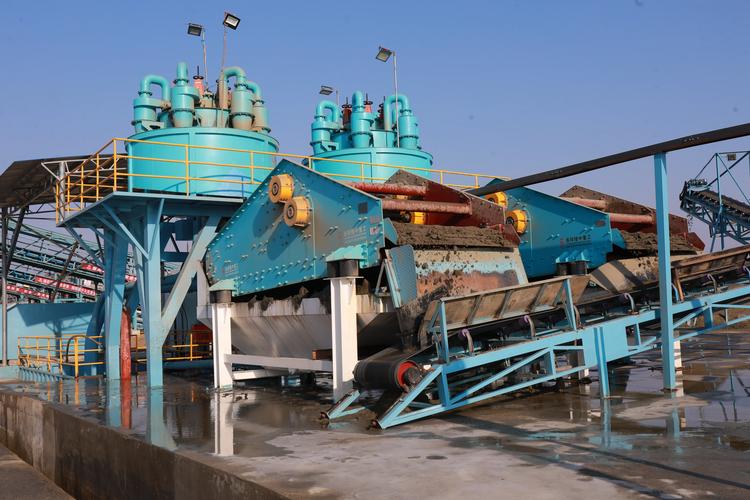

问：湿法制砂和干法制砂到底怎么选？我翻来覆去听够了两派打架。湿法派说环保要求高必须洗砂，干法派说水资源匮乏、后期泥浆处理麻烦。答：其实核心就一句话——看原料和当地政策，而不是跟风。如果你用的矿山尾矿、河卵石含泥量本身就低，且当地粉尘排放卡得不是特别变态，干法加高效收尘绝对够用。我在安徽见过一个干法项目，用脉冲布袋除尘器加云雾抑尘，车间里PM2.5比办公室还低。❗反之，处理建筑垃圾、强风化岩这种含粉含泥高的料，不上湿法就是自寻烦恼。但湿法有一个很多人忽略的致命伤：细砂流失。不加回收装置的话，0.16mm以下颗粒全跑光了，级配一塌糊涂，混凝土搅拌站根本不收。所以现在聪明的做法是“湿法+细砂回收”或者“半干法”：先干筛，再少量水洗，泥浆压滤回用。成本高一点，但砂子卖得上价。

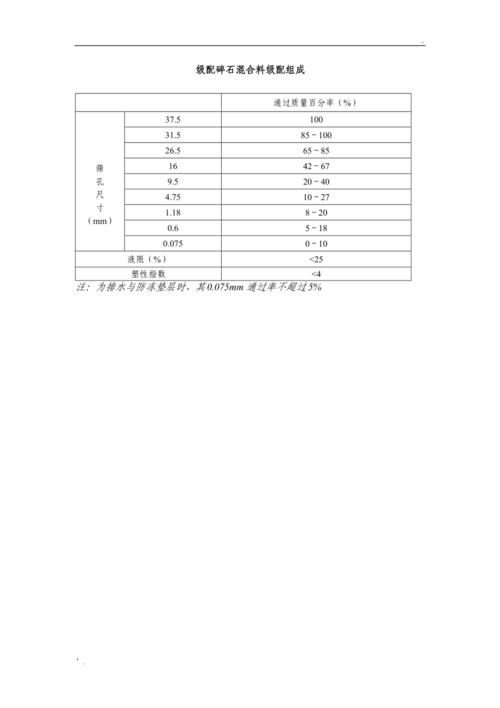

级配，级配，还是级配
做工业制砂，最怕的就是“差不多先生”。有一次我去取样，厂家拍胸脯说砂子模数2.6，我亲自筛分三次，一次2.3，一次2.9，一次2.1。这种波动，商混站怎么敢用？💡 稳定的级配远比所谓的“高模数”重要。机制砂不像河砂，它是机械破碎出来的，粒形和分布极易受设备磨损、原料硬度波动影响。所以我通常会建议：
- 每两小时测一次筛下物，不要依赖在线检测仪——那玩意被粉尘糊了就不准。
- 冲击破的抛料头、周护板，到了寿命90%直接换，别省那几千块，省下的代价是砂子变针片状，损失几万块订单。
- 成品砂最好有均化库，哪怕是一个简易的堆料棚，让不同批次有个混合的过程。
问：机制砂的“含粉”到底怎么理解？很多标准里写的是石粉含量限值，但一线人员常常分不清泥粉和石粉。答：没错，这是个大坑。亚甲蓝MB值才是关键。MB值小于1.4，石粉多是好事，能改善混凝土和易性；大于1.4，那基本是黏土矿物，会吸附减水剂，导致混凝土塌损极快。所以别光盯着0.075mm通过率，先去测MB值。实实在在的，很多工地上争吵的根源就在这。

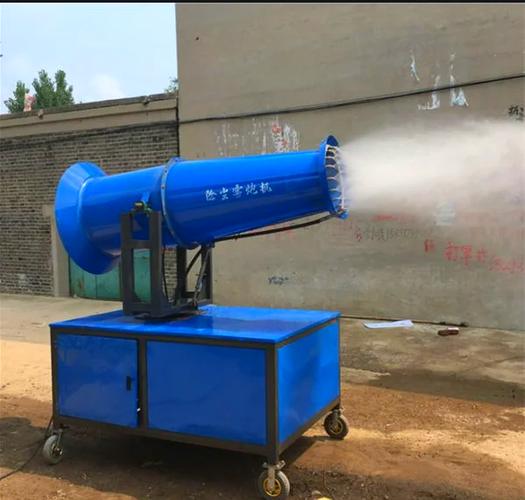

环保不是买几个喷雾炮那么简单
现在干工业制砂，环保是生死线。但大部分人的环保方案就是环评报告上抄来的——喷雾降尘、封闭皮带、洗车台。结果呢？检查一来，该停产还是停产。真正有效的环保治理，是从设计源头抓起的。举个例子，颚破和反击破的进出料口扬尘，光靠喷水根本压不住，因为破碎瞬间产生的是正压含尘气流。你必须做密闭罩加负压抽吸，计算好风量和罩口风速。还有，很多车间地面的二次扬尘，只要搞一台好用的扫地车，每天定时走两遍，比喷水强十倍。✅ 另外，噪音也是个隐形成本，棒磨制砂机那“哐哐”声，周围老百姓投诉一多，你就没法干了。该上隔音房上隔音房，该换橡胶衬板换衬板，这钱省不得。
问：经常听说精品机制砂，到底怎么界定？答：没有统一国标，但行业公认的几个硬指标：粒形圆润、级配连续（二区中砂最好）、石粉含量控制在5-8%（且MB值合格）、压碎值达标。做到这些，光靠一台制砂机不够，必须配合整形、筛分和风选或水洗的联合工艺。这就是为什么你看到很多高端项目，生产线拉得很长，不是浪费，是实在没办法。
回过头想想，工业制砂这行，门槛其实低，但天花板极高。设备可以买，工艺可以抄，但那种对细节的敏感、对变化的快速反应，才是活下去的本事。别总想着弯道超车，先把车况摸熟，别翻沟里。
