2026-06-07 05:20:43 作者：网编
分类：文章
那天凌晨三点，被车间主任的电话吵醒。说造粒机出来的颗粒又是带尾巴的，大小不一，烘干后结块严重。我盯着天花板，心里骂了句——又是流化床造粒在捣鬼！说实话，搞这行十多年，这种半夜惊魂太熟悉了。
流化床造粒这技术，听起来高大上，实际上玩的就是气流和液滴的舞蹈。可这舞伴脾气暴躁得很，稍不顺心就给你甩脸子。颗粒形态不好，那是常事。
1. 流化床造粒，真不是把物料扔进去那么简单
很多刚入行的兄弟以为，把粉料倒进流化床，喷点粘合剂，风一吹就成了。哪有那么轻松？流化状态不对，直接导致颗粒分层、沟流。所谓沟流，就是气流在床层中走捷径，只从局部穿过，大部分物料没被流化，像个死床。你以为是风量不够？加风量吧，又可能导致物料被吹跑，细粉满车间飞。所以说，风量、床层压降、物料粒径分布，这三个东西搅在一起，牵一发动全身。
喷枪位置更是玄学。喷太高，液滴没到床面就干了，造粒不均匀；喷太低，有可能糊在分布板上，堵塞孔眼，甚至直接打湿物料形成大团块。我试过很多次，喷枪离床面大概多少？这个没有固定值，得看你的物料、你的粘合剂粘度、你的气流速度。但有一个土办法——用透明视窗观察喷液雾化角和流化状态，慢慢调，记录下最佳位置。别迷信说明书上的数字。

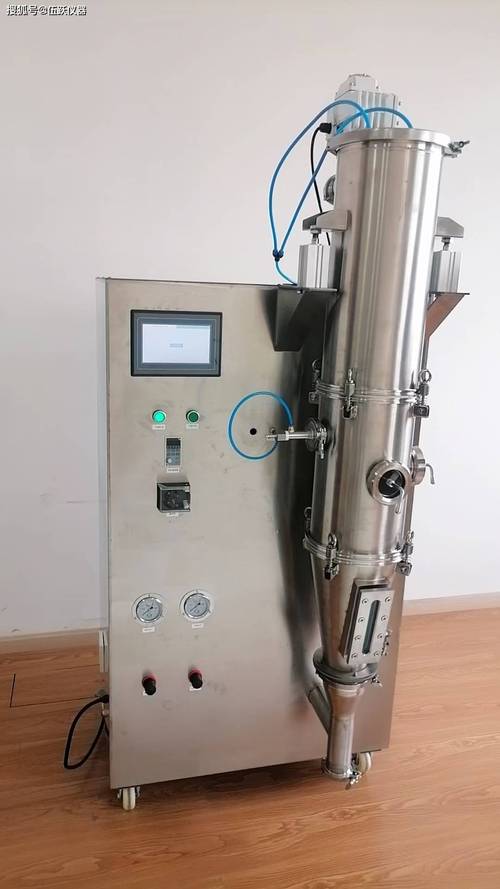

流化床造粒机内部喷枪雾化与物料流化状态近景
问：为什么我的流化床造粒机经常出现死床，颗粒结块？
答：死床多半是分布板设计不合理，或者风速太低。但更多情况是物料本身粘性大，湿度一上来就结团。这时候别光调风量，看看你的粘合剂浓度是不是太高了？或者喷液速率是不是过猛？有时候降低一点点喷液速度，让颗粒慢慢长大，比猛喷要稳得多。还有，定期清理分布板，那些细粉堵塞后气流分布马上就乱。
2. 参数调教：风量、温度、喷液速率的三体运动
2. 参数调教：风量、温度、喷液速率的三体运动
流化床造粒的核心参数就那几个，但组合起来千变万化。风量决定了流化状态，温度影响干燥速度，喷液速率控制颗粒生长。这三者没有固定公式，完全靠经验和对物料的了解。
我记得有一次做大颗粒尿素造粒，要求粒径2-4mm，球形度还要高。结果出来的颗粒要么是椭球，要么表面坑坑洼洼。调了三天，最后发现是进风温度高了，液滴还没铺展就瞬间干燥，形成不规则形状。把温度降了5度，喷液量稍微加大一点，颗粒立马圆润了。你看，有时候就差这么一点点。
说实话，现在很多流化床造粒机都带了自动控制系统，什么PID调节，什么在线粒度监测。但机器是死的，它不会告诉你物料今晚湿度变了，或者蒸汽压力波动了。你还得自己去摸，去听床层的声音——正常流化时是一种均匀的沙沙声，一旦出现结块，声音会变沉闷，像有石头在里面滚。这些细节，自动化暂时取代不了。
问：流化床造粒干燥一体机，真的能完全替代传统干燥工艺吗？
答：能，但也看情况。一体机好处是热效率高，省去了中间输送环节，颗粒直接从液态到成品。但问题是温度控制要求更苛刻，尤其热敏性物料，一不留神就过热分解或变色。另外，对于终水分要求极低的产品，单独干燥段还是有必要，因为流化床后段降温能力会下降。一体不是万能，但很多场景下确实香，特别是那些水分要求不太严格、热稳定的物料。
3. 造粒干燥一体化：省了工序，却埋了雷？
毫无疑问，流化床造粒干燥一体化是趋势。减少设备占地，降低能耗，连续生产。那为啥还有人宁愿分开搞？因为一体化的流化床，对操作工水平要求更高。干燥那段要是没控制好，出来的颗粒不是脆性大易碎，就是水分超标。还有，设备清洗是个大坑。残留物料在高温段结焦，下次开车全混进产品里，黑点、杂质让你头大。所以不是设备不好，是维护跟不上。

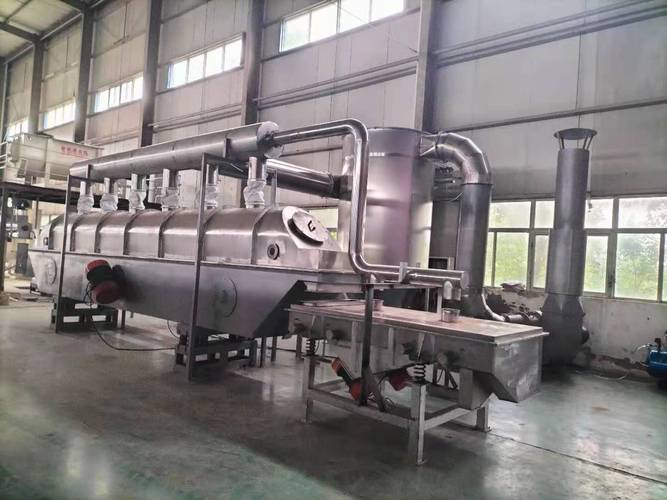

现代化流化床造粒干燥生产线全景，带空气处理单元
不过话说回来，如果你做的产品批次多、换产频繁，那可能还是分开的好，清洗更彻底。这没有绝对的对错。
最近我们给一个化工客户设计了一套流化床造粒系统，用于氯化钙造粒。他们以前用滚筒，颗粒强度低，粉尘大。换成流化床后，颗粒球形度0.8以上，粉尘几乎没了。但这中间也折腾了两个月，从分布板开孔率到喷枪角度，一个个试。最后定型那版参数，现在成了他们的工艺标准。所以啊，流化床造粒这技术，钻研透了就是印钞机，半吊子就是事故机。
再啰嗦几句。有时候颗粒形态不好，不光是参数问题。原料的晶型、粘度、表面张力都影响。如果你试了各种调整都没用，不妨换个粘合剂试试？或者改变一下供粉方式？别在一棵树上吊死。
流化床造粒有点像冲浪，风浪随时变，你要随时调整重心。累了乏了也得盯着，不然一个大浪就把你拍下去。但那种驾驭的快感，真做成功了，看着均匀的颗粒从出料口哗哗流出，爽得很！
这行干了这么久，最深的体会就是：尊重物料，尊重数据，但别盲从。经验这东西，总在教训中积累。
行了，不多说，又有车间电话来了……希望这次不是半夜。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：流化床造粒：我如何让颗粒从“歪瓜裂枣”变成均匀球粒
文章链接：https://www.zystgy.cn/a/52251
