不是所有人都懂阳极氧化。但干机械这行，特别是做非标件、精密零件的，一定绕不开。我第一次接触，就被坑惨了。当时做一批铝合金外壳，图纸标注“本色阳极氧化”，我以为很简单——结果出来，表面流挂、色差、甚至局部没膜。全报废。那种心情，真的，又恼火又丢脸。后来硬着头皮从头学，才明白里面门道有多深。
阳极氧化到底在“氧化”什么？
很多人以为就是“染个色”——其实远不止。阳极氧化，是电化学过程，把铝件当阳极，放在电解质溶液里通电，表面生成一层氧化铝膜。这层膜，比铝本身硬得多，耐磨耐腐蚀。还能染色、封孔，搞出各种效果。

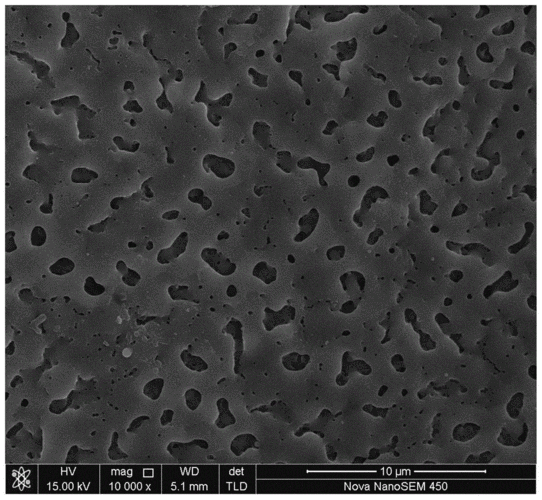

但说实话，教科书上那些反应式，看了头疼。我更愿意这么记：它就是给铝件穿一件陶瓷铠甲。控制厚度、孔隙率，就能调整性能。
记得有一次，一个老工程师跟我说，阳极氧化最怕“边缘效应”——尖角处电流密度大，膜长得快，容易烧焦。所以图纸上锐角必须倒圆。这细节，很多新手不知道。
工艺参数：魔鬼在细节里
温度、电压、电流密度、硫酸浓度……差一点，结果天差地别。举个例子，常规硫酸阳极氧化，温度高了，膜疏松甚至起粉；温度太低，能耗大，膜硬但脆。我吃过亏：有一批件着急，把槽温从20℃调高到25℃，结果膜层发雾，客户直接退货。后来老实了，上冷水机，精确控温±0.5℃。
电压也坑。有个做硬质氧化的朋友，为了快，电压提太高，零件边角击穿，火花一闪，铝件烧蚀。废品率飙升。他后来用脉冲电源，才稳定下来。脉冲这东西，确实好，但设备贵，小厂慎选吧。
还有搅拌。不搅拌，局部过热，膜厚不均。但搅拌太快，溶液飞溅，也烦。必须均匀。你问老师傅，他就一句话：看着办。经验啊。
这时候你可能想问：
问：我怎么知道阳极氧化膜的质量好不好？
答：目视先看均匀性，颜色一致，没有斑点、流痕。然后简单测试：用指甲划，一般膜层划不动。更靠谱的是用涡流测厚仪测膜厚，对照图纸要求。还有盐雾试验，看耐腐蚀时间。我们一般要求96小时无白锈。但千万别用硬物敲，膜脆易裂，那是破坏性检验了。
材料选择：不是所有铝合金都适合氧化
这又是一个大坑。有些铝合金，比如含硅高的铸造铝合金，阳极氧化后发灰发暗，甚至发黑。因为硅不反应，留在膜里，脏兮兮的。有个案子，客户要AW-6063的型材，结果供应商用了6061，氧化后颜色偏黄，客户不认。6063更适合装饰性氧化，6061是结构件用，氧化效果差些。
所以，设计时材料要选对：5系、6系、7系各有各的玩法。5系耐腐蚀好，适合海洋环境，但氧化膜容易发灰；6系综合好，装饰常用；7系超硬铝，氧化难，易腐蚀点蚀，要特殊处理。
还有铸造铝，如果含铜高，氧化膜偏暗，甚至发红。必须提前沟通。记得有次，一个铸铝件，氧化后像煤球，老板脸绿了。后来加了氢氟酸处理，才勉强改善。费钱费时。
问：硬质阳极氧化和普通氧化到底有什么区别？什么时候用？
答：硬质氧化，膜更厚（通常25-150μm），更硬（HV可达300-500），耐磨极佳。但颜色深，棕黑类，不能做各种颜色。普通装饰氧化膜薄（5-20μm），颜色丰富，好看但不耐刮。所以活塞、导轨滑块用硬质；手机壳、铭牌用普通。注意硬质氧化温度极低（0℃左右），电压高，对设备和挂具要求高。我们做硬质氧化，挂具要用钛合金，铝的很快腐蚀断。
环保与成本：被忽略的痛
阳极氧化废液含硫酸、铝离子，还有染色用的有机染料，处理不好，环保一查一个准。以前很多小厂直排，现在都不敢了。我们上了污水处理站，石灰中和，压滤，泥饼危废处理，成本哗啦啦涨。所以现在报价，环保附加费必须算进去。不然亏死。
而且，氧化前处理——除油、碱蚀、化抛——每个槽液都要定期维护。不维护？麻点、斑痕等着你。我们曾经因为碱蚀槽铝离子过高，零件表面出白斑，整批返工。教训惨痛。
这些坑，都是真金白银砸出来的。现在看到那些刚入行的年轻人，自信满满画图，却不考虑氧化工艺，我就想拉他们去车间看看。真的，搞机械，不接地气不行。
阳极氧化，不是一个简单的表面处理。它是材料、电化学、机械设计交叉的领地。搞懂了，你会发现，那些漂亮又耐用的铝合金产品背后，全是心思。
好了，不说了，又一批件要进氧化槽，我得盯着去了。
