去年给一家汽配厂做产线升级，他们老板指着新到的光纤激光雕刻机问我——“这玩意儿真能刻出头发丝那么细的编号吗？” 我当场没答话，拿块边角料试给他看。结果呢？刻是刻出来了，但放大镜下看，边缘有微熔渣。他脸色一下就变了。❗ 所以今天我想聊聊，激光雕刻这行，精度不是广告册上一个数字那么简单。
P=5um 的谎言：为什么标称精度总在理想条件下
说实话，我第一次被坑是十年前。那时候 CO₂ 激光器正火，设备参数表上大大写着重复定位精度±0.005mm。够牛吧？结果实际做亚克力胸牌，光斑飘得厉害。后来才明白——那个精度是在恒温恒湿、大理石平台、空载低速下测的。你一上产线，导轨间隙、热变形、工件夹具的微量振动，全给你稀释掉。❗ 有些销售还会偷换概念，把振镜扫描分辨率说成加工精度，这招骗了不少刚入行的工程师。💡 所以，别信手册首页的数字，直接要他们第三方实测报告，最好带热机两小时后的数据。
不过话说回来，激光雕刻的重复精度确实能做到微米级。前提是——你得舍得花钱。比如线性马达加光栅尺闭环，再配上花岗岩机座。可大多数工厂追求的是“够用”。对吧？
CO₂ 还是光纤？这不只是波长的战争

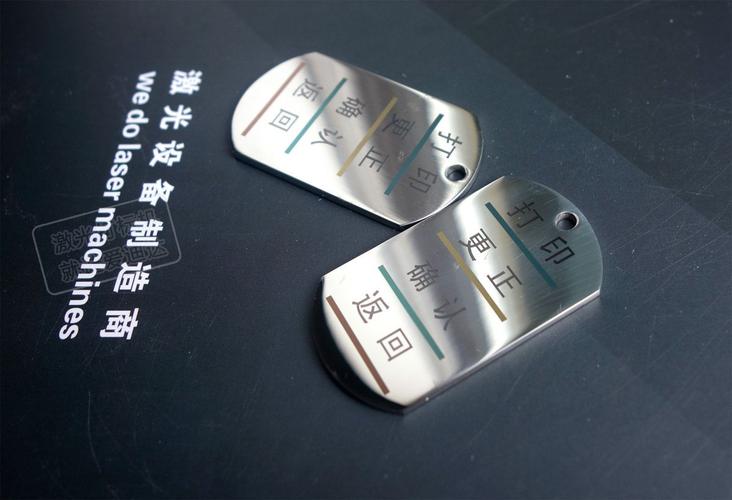

我经常被问到：“打标机选光纤好还是二氧化碳好？” 其实这是个伪命题。它完全取决于你要刻什么。像木材、皮革、亚克力这些非金属，CO₂ 激光几乎是唯一选择，因为它的10.6um波长能被有机材料高效吸收，切口干净，没黄边。但你要是硬拿它去刻不锈钢——能刻，但得涂专用涂层，速度慢得像老牛拉车。而光纤激光呢，1064nm，金属吸收率极高，雕刻深度、速度都碾压。可它刻透明玻璃？对不起，光束直接穿过去，啥痕都没有。所以我见过最荒诞的案例是：一家厂买了台30W光纤机，想刻水晶奖杯上的logo，结果连试三天，最后用记号笔涂黑才勉强搞定…… 😂
还有些冷门货，比如紫外激光器（355nm），号称“冷加工”，几乎没热影响区。刻柔性电路板、医疗导管上的细小字符，确实漂亮。但价格？一台抵三台光纤机。而且维护起来那叫一个麻烦——晶体寿命短，对洁净度敏感得要命。有一次在电子厂，操作员只是没戴手套摸了下场镜，功率就掉了三分之一。厂长心疼得拍桌子。❗
速度与深度的博弈：我们到底在追求什么
在流水线上，节拍是王道。汽车零部件追溯码，一个码刻慢了半秒，全年累积下来都是钱。这时候，高速振镜、大功率脉冲激光器是标配。可高速下，热输入不均匀，容易产生微裂纹。特别是淬火钢件，应力集中导致后期疲劳断裂——这可是要命的事。记得给某军工单位做轴承刻字，试了六组参数，最后妥协了速度，换取零微裂纹。他们技术总监反而很满意，说：“我们要的是二十年不出事。” 💡 所以，雕刻深度、速度、热影响区，这三者必须根据零件服役条件来权衡。没有最优解，只有最合适的妥协。
问：激光雕刻最大深度能到多少？是不是功率越大刻得越深？
答：错了。很多人以为功率翻倍深度就翻倍，实际不是线性关系。单脉冲能量、频率、光斑重叠率、材料导热性……一堆因素。以奥氏体不锈钢为例，100W光纤脉冲激光，单次扫描深度大概0.02-0.05mm，你要刻0.3mm深的车架号，得多次重复扫描。但扫太多遍，氧化严重，底部粗糙度惨不忍睹。一般金属雕刻深度控制在0.15mm以内比较稳妥。再深，直接上激光切割或机械雕刻更划算。
问：雕刻时冒烟怎么办？伤眼睛吗？
答：问得好，安全第一。激光加工肯定有烟尘，特别是塑料、橡胶类，会释放苯乙烯、氯化氢等有毒气体。必须配高效吸烟净化系统，滤芯定期换。至于眼睛——千万别盯着红光看！高功率激光的漫反射光也会灼伤视网膜。我习惯戴对应波长的防护镜，即便设备有全封闭罩。❗ 见过几次视网膜灼伤的案例，都是老手，就因为嫌麻烦没戴。
免维护就是个笑话：你不知道的激光器衰减真相
销售吹的天花乱坠：“终身免维护！”“泵浦源寿命十万小时！” 实际用上两年，功率掉个百分之二十太常见了。为什么？镜片污染、晶体劣化、冷却水循环系统积垢……你们知道吗，水质不好导致结垢，冷却效率下降，泵浦源高温，急剧衰减。更别提有些厂用普通纯净水，结果电导率超标，静电损伤半导体。我见过最夸张的冷却系统，拆开软管，里面一层黏糊糊的微生物膜！那台机子还能用，但功率只剩一半了。所以，定期测输出功率，备个功率计，这钱不能省。💡
还有聚焦镜，很多人不重视。手指印、灰尘、油污，哪怕一点点，激光束穿过时产生热透镜效应，焦点移位。本来光斑直径50um，移焦后变成150um，精度？别提了。所以我的规矩是：每班擦拭，每周检查焦点。
激光雕刻这个行当，说到底，七分靠机器，三分靠人。软件参数里那些频率、脉宽、扫描速度，没点经验真调不好。很多老师傅凭感觉，听声音、看火花颜色，就能判断参数合不合适——这种直觉，AI一时半会替代不了。不是吗？
最后说个扎心的事：现在市面上有些超低价设备，连安全联锁都能省。开盖还能出光。简直谋财害命。如果你们公司正在选型，哪怕预算再紧，安全认证绝不能妥协。激光不是玩具。❗
