说出来不怕你们笑话——刚干这行的时候，我愣是把一台55kW的电机绕组修成了烟花。通电瞬间，砰的一声，车间里弥漫着焦糊味，主任那个眼神我现在还记得。后来才明白，绕组维修这事儿，光会拆装线圈根本不叫会修，里面的门道深着呢。之后连着烧了两台，一台回厂就匝间短路，另一台空载电流飙到额定值两倍，差点儿把变压器也带崩了。这三台电机的学费，让我彻底记住了：从接线组别到槽满率，从绝缘纸的厚度到绑扎带的材质，但凡疏忽一个细节，电机就敢死给你看。
绕组故障的三大元凶——其实都可以避免
电机绕组出毛病，原因五花八门，但核心就三点：
- 过热：轴承卡涩、过载、缺相、通风不良……散热一差，绝缘漆就开始软化、碳化。我见过最离谱的，是车间一个新手把变频器下限频率设到5Hz，电机低速闷车，绕组不到半小时就冒烟了。
- 受潮：户外电机没装加热带，停一晚上露水就钻进去了。绝缘电阻掉到0.1兆欧还敢开机？烧你没商量。
- 电压冲击：雷击、变频器尖峰电压、频繁启动。匝间绝缘被打穿就是瞬间的事，保护器都来不及反应。

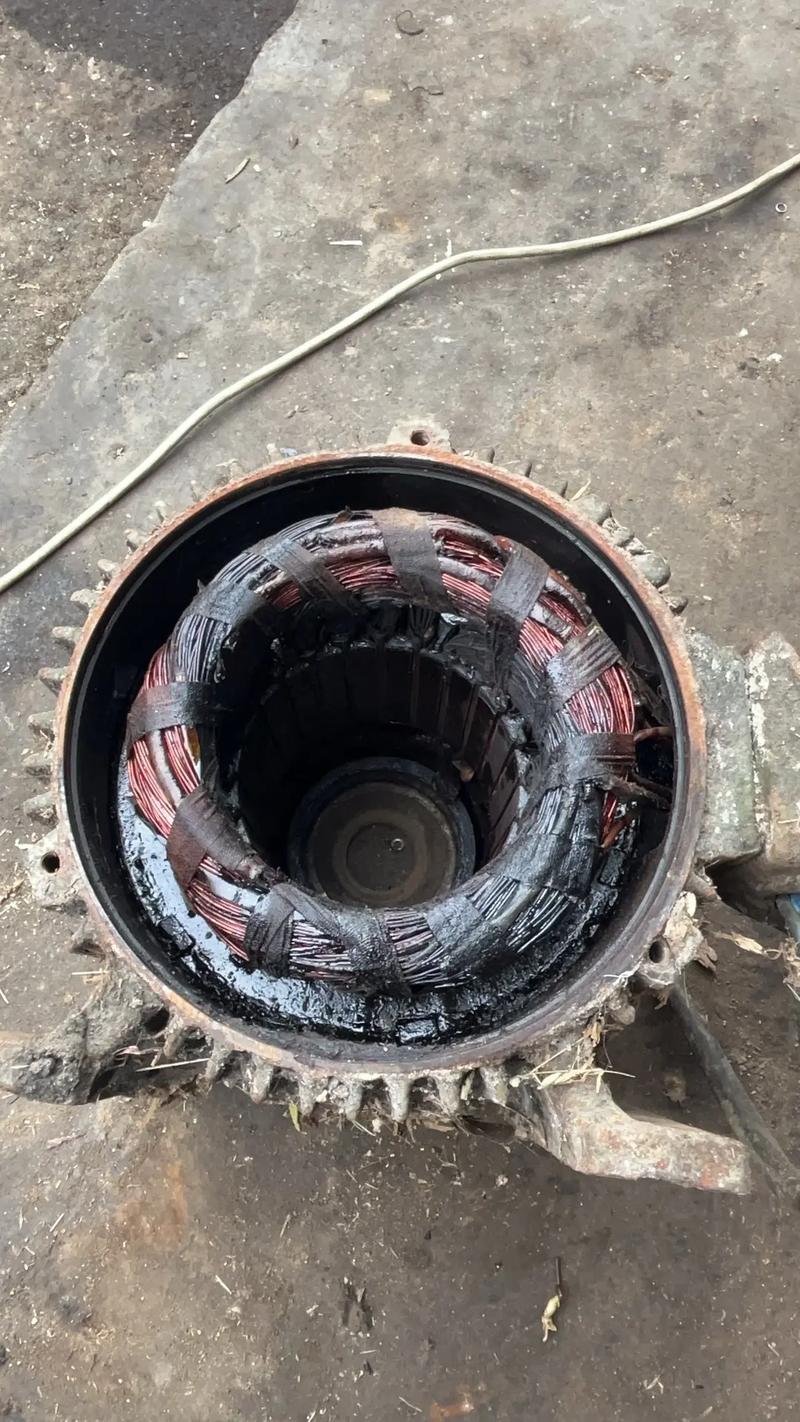

其实这些故障，肉眼能看出来不少端倪。烧毁点发黑、铜线熔断、绝缘漆起泡、端部绑带断裂……都是线索。但有些暗伤得靠仪器——比如匝间仪、兆欧表、电桥。早些年我全凭经验把握，现在想想真是后怕。
维修实录：从拆除到浸漆，步步惊心
拆绕组，最暴力的手段是火烧——喷枪对着铁芯烤，等绝缘软化再拉出铜线。但铁芯硅钢片一旦过热，导磁性能就废了。我现在都用冷拆法：垫着铜皮用錾子一根根剔出槽楔，拿拔线钩钩出线圈，虽然累点，但铁芯毫发无伤。槽内残留的绝缘纸必须刮干净，否则新绕组塞不进去。
绕线模具计算是个技术活。线模过大，端部过长浪费铜线还碰端盖；过小，绕组塞不进槽。我通常按原线圈尺寸缩放，但若原设计就不合理——有些小厂电机为了省铜，匝数偏少，铁芯发热严重——我会适当增加匝数并减小线径，保证槽满率在75%左右最好。
嵌线的时候，槽绝缘纸弯折角度一定得精准。我习惯用0.25mm的DMD绝缘纸，一层不够就加两层，出槽口部分必须反折，防止线圈入槽时刮伤漆包线。相间绝缘更得塞到位，要不然后果你知道的——匝间短路，一通电就冒火！
绝缘处理：一毫米的差距就是生与死
最关键的步骤就是浸漆。漆没浸透，绕组内部空隙多，散热差、耐压差，一受潮就完蛋。我都是预热到60℃再浸漆——冷绕组漆液根本渗不进。用1032快干漆，粘度调好，浸泡至少15分钟，看到槽口不冒气泡了才算透。滴干后进烘箱，必须阶梯升温：
- 60℃烘2小时，让溶剂慢慢挥发
- 升至80℃保持4小时
- 最后直接上120℃烘8小时，直到绝缘电阻稳定
千万不能急！我有次赶工期直接120℃烤，结果漆膜表面起泡，绝缘电阻反而下降了。拆开一看，内部溶剂蒸发太快，漆膜全是微孔——白干了。
问：绕组绝缘电阻多少才算合格？
答：冷态下相间、对地绝缘电阻至少要0.5兆欧，按国标是1兆欧/千伏，我一般要求新修电机必须达到2兆欧以上才踏实。如果只有0.3、0.4兆欧，别侥幸，送烘箱再烤一晚上。用500V摇表测，数值不稳定说明绝缘有薄弱点，得重查。
接线那点事儿——组别错了神仙难救
修完绕组，接线很容易被忽视。重新接线时，必须确保接线组别与原装一致。星形改角形，电压不变的话电流大三倍，瞬间就烧。反过来也不行。我习惯绕线前就画好展开图，标清每极每相槽数、跨距、并绕根数。接线时用扎带固定好连接线，防止运行时震动磨损绝缘。焊点用银焊条钎焊，比锡焊耐高温，虽然成本高几块钱，但永无后患。
问：绕组重绕后空载电流大是什么原因？除了匝数不对还有别的可能吗？
答：匝数少、绕组跨距不对、接线错误都能导致。我碰到过一回，三相绕组头尾接错，电机带着负载也能转，但声音沉闷、电流不均，差点以为是转子断条。用匝间仪一打波形，差别明显，重接后就好了。所以修完别急着装，先做匝间冲击耐压试验，这个比兆欧表管用百倍。
还得提醒一句——嵌线时万一漆包线露铜，哪怕针尖大的一点，也得用绝缘薄膜补好，浸漆都未必能覆盖，长期运行必爆。这事儿容不得半点马虎。
到现在我经手过上百台电机的绕组维修，手底下还是小心翼翼。有时候梦里都在绕线圈，嵌线声咔咔响。说实话，干这行没什么捷径，全在细节堆里滚出来的经验。烧三台电机算什么，比换新电机省下的钱——足够我交学费了。
