上周三夜班，我刚把工装夹具的航空插头怼进伺服驱动器的接口，旁边新来的小工举着一根亮蓝色的成品网线凑过来，说哥我把这根线从机柜里的交换机拉到机床HMI，是不是就能通了？我手里的剥线钳差点掉在地上。
别把车间的网和家里的网混为一谈
很多人第一次听到以太网/IP，第一反应不就是平时上网的以太网套了个IP地址协议？跟家里连路由器的网线有啥区别？
错的。
以太网/IP本质上是在标准以太网的物理层、数据链路层之上，专门为工业控制场景设计的一套应用层通讯规范。别整那些教科书上的晦涩定义，打个最直白的比方：同样是双向四车道的柏油马路，家用网络跑的是外卖车、私家车、快递车，晚个三五分钟到根本没人在意；车间里跑的以太网/IP，车道上走的是消防车、救护车、特种作业车辆，哪怕晚几毫秒，都可能导致机床撞刀、把整根钛合金棒料打飞，甚至让悬在半空的工业机器人突然脱手。
我们产线上用的网线，根本不是你家电脑连路由器的那种普通线。外皮里裹着两层金属屏蔽层，走线槽的时候必须和380V的动力线隔至少20公分，不然伺服电机启动那一下的电磁干扰，能把传输的报文冲得七零八落。之前调试一条新能源结构件的加工线，一开始图便宜，用了一批普通商用网线，跑了三天就开始出问题：PLC和六轴机器人的通讯时不时丢包，机器人动不动就僵在半空中，抓着十公斤重的铝件悬在传送带正上方，给我们吓得连滚带爬按急停。后来整批换成带双屏蔽的工业级网线，大半年没出过一次通讯故障。
报文跑起来的时候，根本不等你“排队”
很多刚接触工业网络的人会问，以太网不是自带CSMA/CD机制吗？就是大家抢着发数据，抢不到就退避等一会，这种“排队抢车道”的逻辑，怎么能满足工业控制的实时要求？
问得好。
以太网/IP从设计之初，就没打算让所有报文都挤在同一个车道里抢位置。它从逻辑上把整个网络的流量拆成了两个完全独立的通道：一类是低优先级的非实时流量，比如你要从PLC里导个月度生产报表、在HMI上看个三个月的温度变化曲线，这类数据晚个几十秒传完根本没人在意，就跟平时上网刷网页的逻辑一样，走TCP连接，排队慢慢传就行。另一类是高优先级的实时控制流量，比如发给每个伺服轴的位置指令、发给夹爪的开合信号，这类报文根本不跟你走TCP那套三次握手的流程，直接走UDP组播通道发出去，每个通讯周期固定刷新，1毫秒传一次都不稀奇，根本不等谁排队。
这里有个我们踩过无数次的坑：千万别把跑实时控制的以太网/IP网络，和车间的办公网随便接在同一个交换机上。之前有个合作的客户图省事，把生产网和办公室的局域网打通，想让办公室的文员不用跑车间，直接在电脑上看产线的实时生产数据。结果半个月后，财务部门的一台电脑中了蠕虫病毒，全网扫端口占满了交换机带宽，实时控制报文挤得根本送不出去，整条产线停了两个多小时，算下来损失的钱够买十台最顶级的工业交换机。我当时过去救火，看着屏幕上跳的满屏丢包告警，头都大了。
最容易被误解的几个事儿
干现场久了，总能碰到对以太网/IP的各种奇怪误解，挑几个最常见的说说。
第一个，很多人觉得跑以太网/IP必须买某家品牌的专用昂贵硬件，不然就跑不起来。真不是。现在市面上很多支持组播透传、带VLAN划分功能的通用工业交换机，就能稳定跑以太网/IP的实时通讯，我们现在产线上换的一批国产交换机，价格比进口品牌的便宜一半，跑了快三年，稳得很。
第二个，觉得网络带宽越高越好，必须上万兆网线才够专业。纯纯的浪费钱。一条带30个伺服轴、2台机器人的中型加工产线，所有实时控制报文加起来，占的带宽还不到百兆网络的1%。真要是出现通讯卡顿、丢包的问题，十有八九是你把传视频、导大文件的非实时流量，和实时控制报文混在同一个VLAN里了，跟带宽大小半毛钱关系没有。
第三个，觉得网线只要能亮灯就没问题，屏蔽层接不接无所谓。这是最坑现场的误区。以太网/IP的屏蔽层是要两端可靠接地的，很多施工队接水晶头的时候，根本不管屏蔽层，把线芯压进去就完事，结果屏蔽层形同虚设，稍微旁边有个变频器启动，就开始丢包，查都不好查。我之前遇到过一个连续三天的故障，顺着线槽把整段线摸了个遍，最后发现有一段网线的屏蔽层被金属线槽的边缘划破了，直接搭在旁边的动力线上，换了一段新线，问题直接消失。
说实话，现在很多人吹工业互联网，张口闭口就要把所有产线的数据传到云上去，做数字孪生。但对于跑在车间里的以太网/IP来说，最核心的任务从来不是攒多少数据上云，是让每一条控制指令，稳稳当当、准时准点跑到执行端。你云平台上的生产报表晚个十分钟生成，根本没人会追究；但是你给伺服轴的位置指令晚了1毫秒，可能就是撞刀、废件，甚至伤到现场的操作人员。

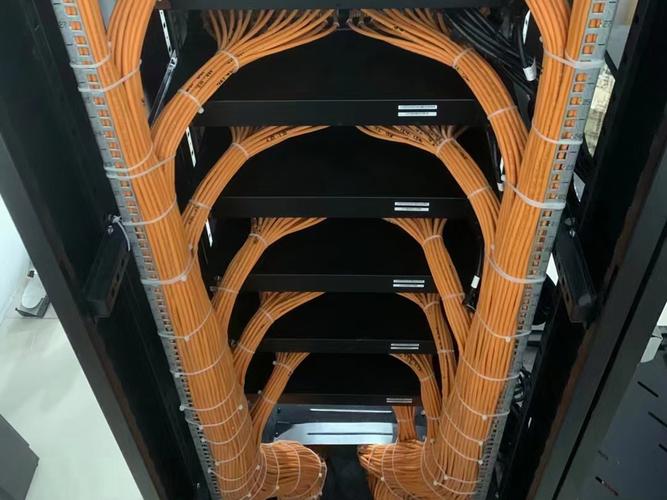

昨天夜班，我顺着机柜的线槽走了一圈，看着每根网线都被扎带整整齐齐束成一捆，交换机上的状态灯一闪一闪，屏幕上没有跳出来的告警弹窗，就觉得挺踏实的。毕竟干现场的人都知道，那些看不见的报文在网线里跑的每一步，比PPT上画的多少华丽架构图，都靠谱。
