2026-06-06 00:45:45 作者：网编
分类：文章
我做窑炉改造这行快十二年了。说实话，每次推开车间大门，那股热浪扑过来的时候——你如果没在炉子边上待过，真没法想象40度室温下的那种窒息感。去年夏天，有个山东的陶瓷厂，他们的隧道窑排烟温度高得离谱，工人开玩笑说“我们这不是烧砖，是在蒸桑拿”。
窑炉这东西，看着是个铁疙瘩，其实它是个吃能源的老虎机。国内工业窑炉的能源效率，平均也就30%到40%，剩下的热量全排走了。你想想，天然气烧得呼呼的，结果一半多热量顺着烟囱跑了，心疼不？❗
排烟温度高？先别急着上换热器
很多老板一听说排烟温度三四百度，第一反应就是“赶紧加个换热器”。错了。真的错了。✅
我见过太多案例，换热器装上去，三个月就堵得一塌糊涂。为什么？烟气里含硫、含尘，还有粘性焦油，换热器管子细，两天就给你糊上。有个铸件热处理炉的项目，换热器用了不到俩月，排烟背压升高，炉压不稳，产品氧化率猛增。后来拆了，老老实实从燃烧系统下手。
问题出在炉子本身的气流组织。90%的窑炉排烟温度高，是因为烟气在炉内停留时间太短，大量的热还没来得及传给工件就被抽走了。调整烧嘴的角度、增加挡火墙、拉长烟气路径，有时候比任何设备改造都管用。

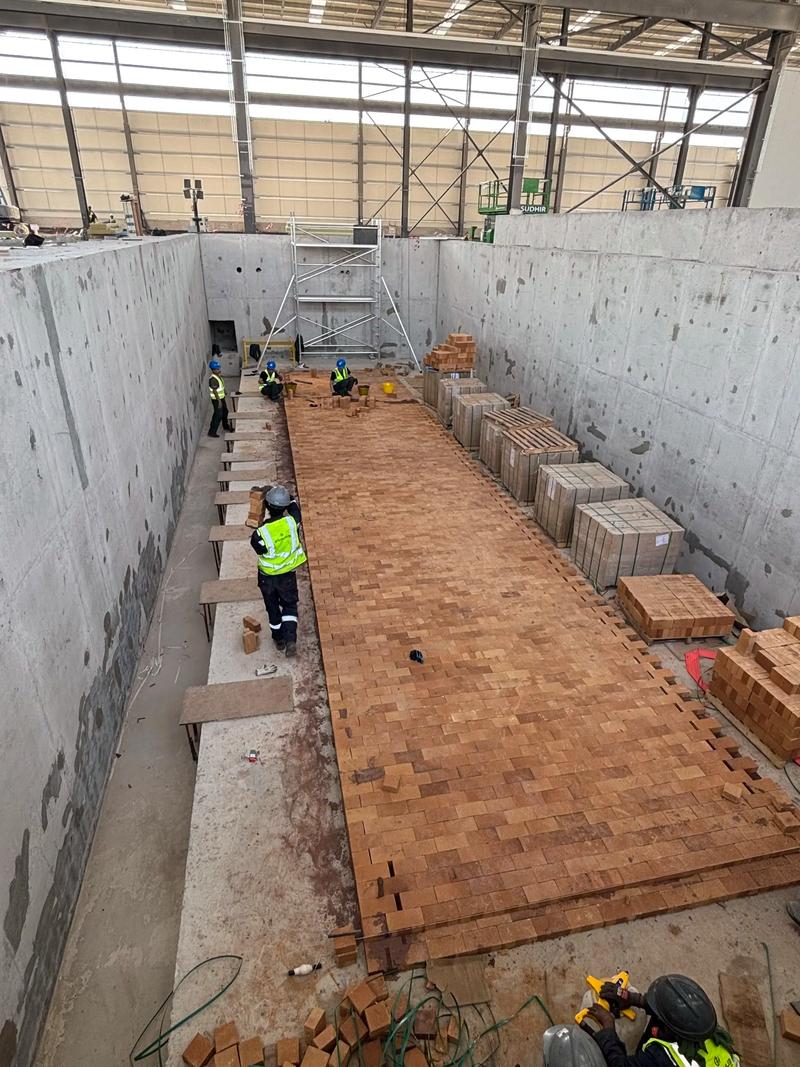

工业窑炉内部气流组织挡火墙改造实拍
我们给无锡一家不锈钢退火炉做改造，就动了三个地方：把平焰烧嘴改成高速烧嘴，炉顶加了一道碳化硅挡板，烟道入口位置后移了两米。排烟温度直接从380度降到了260度。没加任何外部换热器。一年省了四十多万天然气费。
蓄热式燃烧：不是万金油，但用对了就是神器
现在一提节能，就有人蹦出“蓄热式燃烧”。好像这是万能药。其实呢？蓄热式陶瓷球或者蜂窝体，确实能把排烟温度压到150度甚至更低，效率能做到90%以上。但只要烟气里有点杂质，陶瓷体很快就会堵塞、碎裂。
问：蓄热式燃烧到底适合哪些炉子？
答：烟气干净，温度高（800度以上），连续生产的炉子最适合。比如玻璃熔窑、轧钢加热炉、锻造炉。你要是烧生物质颗粒或者垃圾的炉子，趁早别想。我亲眼见过一个生物质热风炉，用了两个月蓄热球，全部结成一块大疙瘩，吊车都吊不出来。💡
还有个容易被忽略的点：蓄热式系统需要频繁换向，切换阀要是质量不行，三天两头漏气，那还不如用常规燃烧。我们后来帮一家铝熔炼炉改造，特意选了双蓄热式，加了一套PLC智能切换逻辑，根据炉温自动调节换向周期，低负荷时延长周期，避免阀门频繁动作。效果一下子就出来了。

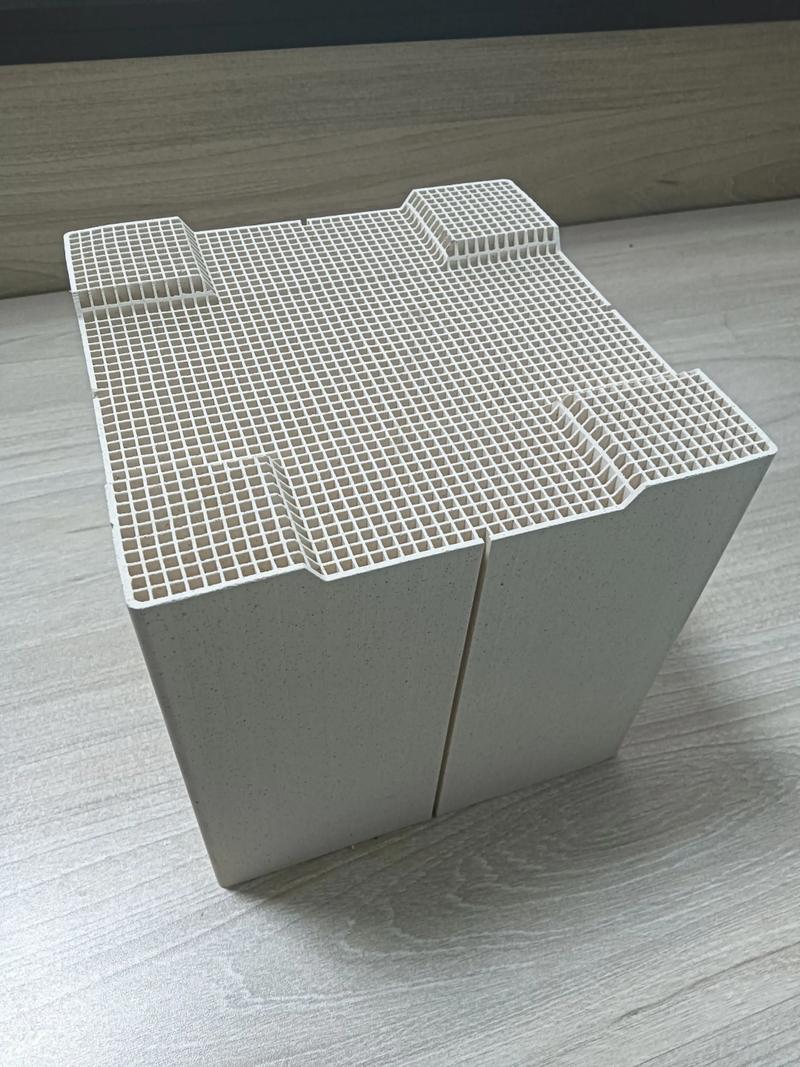

工业窑炉蓄热式陶瓷蜂窝体堵塞对比图
智能控制，别让数据在那躺着
现在很多新炉子都带了一堆传感器，温度、压力、流量、氧含量……但数据采集上来干吗？工人还是在面板上凭感觉调烧嘴。这不叫智能，这叫数字化妆。
问：怎么样才算真正的智能控制？
答：简单。炉子自己知道什么时候该大火，什么时候该小火。空燃比根据烟气氧含量自动调节，不是人为设定一个死数值。尤其是那些间歇生产的炉子，装料、出料时炉温波动很大，传统PID控制根本跟不上，必须上模糊控制或者模型预测控制。
我们上个月刚交付一套用于粉末冶金烧结炉的控制系统。原本炉温波动±15度，产品合格率只有92%。我们做了热力学建模，把升温段、保温段、冷却段的控制策略分开，用了前馈加反馈的算法。现在炉温波动±3度，合格率提到98.5%。厂长给我发微信说“老张，这批货终于敢接出口订单了”——看着特开心。
但智能控制也有坑。传感器不准，什么都白搭。氧探头三个月不校准，测出来的氧含量偏到天上去了，空燃比自动调节就是一通瞎调。所以基础维护不能丢，这是根本。
耐火材料：里子比面子重要一万倍
很多厂家舍得在外壳钣金上花钱，搞得漂漂亮亮，里面的耐火内衬却是最便宜的重质砖。结果呢？炉壁散热损失大得吓人，炉外壁温度都能煎鸡蛋了。
窑炉节能，一大半靠保温。这话我说了好多年。现在有陶瓷纤维模块、纳米微孔隔热板、气凝胶毡，这些新材料虽然贵点，但隔热效果是传统耐火砖的几倍。投资回报周期通常不超过一年。可惜很多采购部门只盯着初始成本，死活不用。
有个做电瓷焙烧的窑车式窑，原先用粘土砖，外壁温度95度。我们说服他们改用氧化铝空心球砖加纤维复合层，外壁温度降到55度。散热损失少了将近一半。老板后来算账，多花的材料钱，八个月就从省下的电费里回来了。悔得拍大腿，说早该听劝。
说到这里，我想起一个哭笑不得的事。有个客户非要我们在炉子上装一堆LED氛围灯带，说“这样看着有科技感”。有那个钱，把炉门密封条换换不好吗？炉门漏气，一年能漏掉几万立方的热风，装再多的灯带也补不回来。

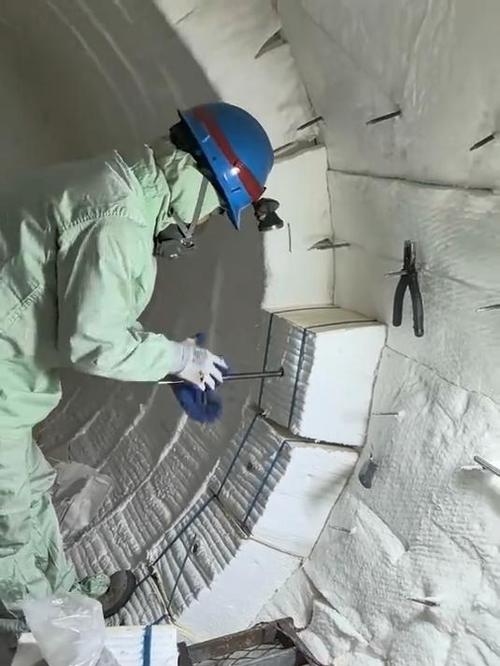

工业窑炉陶瓷纤维模块与纳米板复合保温内衬施工
总是被忽略的细节：炉压与密封
我们经常测到有些窑炉竟然是负压运行的——在出料口附近。外面冷空气嗖嗖往里吸，既浪费热量，又氧化工件。特别是光亮退火这种需要保护气氛的炉子，绝对不能漏气。
密封讲究的是三分靠设计，七分靠维护。炉门、观察孔、热电偶插口，这些地方最容易漏。沙封、水封、石棉盘根，各有各的适用场景。现在有气封帘，用氮气或者压缩空气在炉口形成气幕，效果不错，但要控制好气量，不然氮气成本也受不了。
有个做银钎焊的真空炉，漏率一直下不来，产品老是有氧化斑点。他们自查了半天没找到。我去一看，就是一个热电偶法兰的小划痕，换了密封圈立刻好了。这种小毛病，往往能把人折腾得够呛。
问：日常怎么检查炉子密封性？
答：最简单的，点个烟，或者用微烟香，沿着炉门缝隙走一圈，看烟是不是往里吸。如果是正压炉，就在外面用肥皂水刷，看有无鼓泡。有条件的话，用氦质谱检漏，精准但贵。
未来：氢能、电热、数字孪生
碳中和压力下，窑炉行业面临大变局。天然气早晚要减量，氢气燃烧、电阻加热、感应加热等技术路线正在试探。欧洲已经有氢能试验窑炉了，国内也有几个研究项目。但氢气太贵，安全要求又高，短期内估计只在特殊高端炉子上用。
我个人更看好电加热结合绿电。尤其是高温热泵加电阻辅助，用于干燥和低温焙烧。数字孪生呢，听着很玄，其实就是在电脑里建一个虚拟炉子，模拟燃烧、传热、气流，用来调试参数、预测故障。我们已经开始在几个项目上尝试，效果不错，但模型校准需要大量数据积累。
说了这么多，核心就一句话：窑炉节能不是买几个设备，而是一种系统思维。从燃烧到传热，从保温到控制，从操作习惯到维护制度，环环相扣。别等罚款通知单来了才想起改造，那时候就晚了。✅
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业窑炉的痛点与突围：一位老工程师的十年炉边观察
文章链接：https://www.zystgy.cn/a/52121
