焙烧炉这玩意儿，搞工业的谁没接触过？但真正玩得转的，不多。我入行二十年，见过太多人把一套好装置硬生生用成了废铁。说实话，焙烧炉的核心不是那个铁壳子——是里面的热工制度和物料行为。可偏偏很多人买设备时只看价格。唉，图样。
选型那天，你已经在为事故埋单
你信不信，焙烧炉七成的事故根源，早在技术协议阶段就种下了。我见过一个化工厂，为了省那几十万，选了台挪过七八次手的二手回转焙烧炉。结果呢？筒体椭圆度超标，开车第三天就跳停，物料结圈堵得死死的。后来清理费、停产损失加起来，够买两台新炉子了。
流化床焙烧炉听着高大上，对吧？可不是什么料都能往里扔。有个搞稀土的朋友，非要上流化床，说传热快。结果物料团聚严重，分布板堵得一塌糊涂。最后老老实实改成了隧道窑式焙烧炉，虽然能耗高点儿，但起码能稳定出料。选型这事儿，不看物料特性，只追新概念——迟早翻车。
还有一次，某催化剂厂要焙烧分子筛，温度控制要求极严，±2℃。结果采购觉得电加热贵，选了台燃气间接加热的，温控根本跟不上。产品批次合格率不到60%。我听说之后当场就笑了——不是幸灾乐祸，是真见过太多这种“省钱省到坑里”的案例。温度均匀性，对焙烧炉来说就是命门，省什么别省温控系统。❗
操作规范？书本上的东西，现场总得打五折
我承认，焙烧炉的操作规程厚得能砸死人。但现实中，操作工有几个认真看的？不是他们懒，是你那规程写得太理想化了。比如升温速率，手册上写5℃/min，可紧急赶工时谁来给你慢慢升？强行提温，耐火材料热震开裂，内衬剥落——这种事故我处理过不下十起。
问：焙烧炉升温过程中烟气含水量突然飙升，是不是炉子漏了？
答：先别急着停炉。可能只是物料自带的外水没干透，或者保温层受潮。我遇过一次，排查一圈才发现，是前道工序洗滤饼的水分超标。如果你急冲冲降温检查，反而会损坏炉衬。这时候该做的是微调风量，缓慢脱水，同时取样验证。当然，如果烟气中检出氧含量异常升高，那真可能是漏风了，赶紧查密封。
说到密封，焙烧炉的动静密封点是个老大难。回转式的尾罩密封，用一段时间就漏料漏气，环境粉尘大得吓人。有些厂拿石墨块凑合，寿命短得可怜。后来我推荐他们换气囊密封，虽然贵，后期维护省心多了。💡 记住：密封不好，炉内气氛就控不住，氧含量一波动，产品一致性全完蛋。
这些部件，坏起来真要命

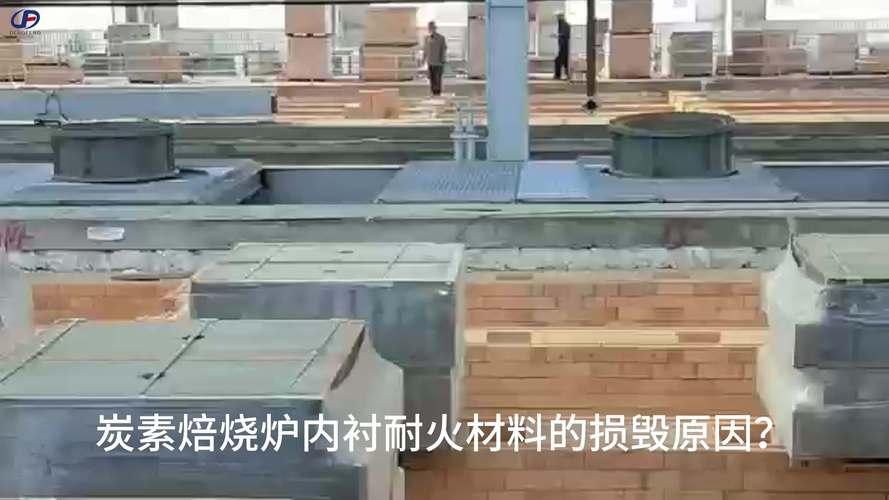

焙烧炉最矫情的部件是什么？不是燃烧器，是衬里。内衬一旦垮塌，轻则停产，重则烧穿筒体。我就吃过亏，当年一台竖式焙烧炉，为了赶工期，烘炉曲线只走了额定时间的2/3。看着表面没啥，结果开起来没两周，顶部浇注料大面积脱落，砸坏了布料器。抢修那几天，我头发白了一片。
问：焙烧炉的内衬材料怎么选？想省点钱用低水泥浇注料行不行？
答：看你的温度和介质。若只是800℃以下且无酸碱腐蚀，低水泥料凑合能用，但抗热震性差。超过1200℃或者有腐蚀气氛，老老实实用莫来石或刚玉质，甚至铬刚玉。我见过某厂处理含氟物料，图便宜用了普通高铝砖，三个月就侵蚀成蜂窝状，清理时砖块顺着气流抽进引风机，把叶轮都打坏了。那场面，简直灾难。
燃烧器也是故障高发点。有次调试一台热风焙烧炉，火焰老是舔炉壁，局部温度超高。查了三天，才发现是烧嘴砖设计不合理，燃料和助燃风混合不匀。最后改了一款旋流烧嘴，问题秒解。很多时候，所谓的设备毛病，根源就在最初的设计细节上——可惜设计院那帮人，有几个肯蹲在车间听你抱怨？

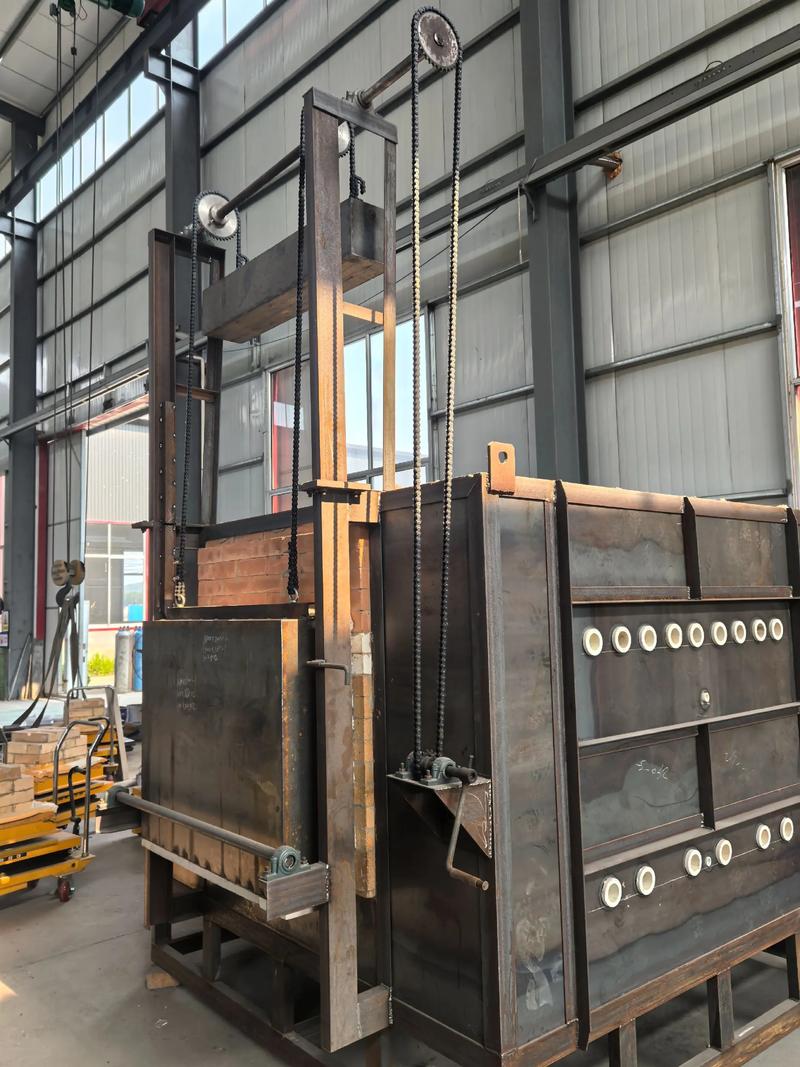

焙烧炉的自动化，别太迷信
现在都搞智能化升级，焙烧炉装上PLC、传感器，远程一看，美滋滋。可一旦传感器失灵呢？我亲眼见过一支热电偶护套管磨穿，显示温度比实际低了150℃，控制系统自动加大燃料量，差点把炉管烧超温。幸亏巡查的老班长鼻子灵，闻见炉体油漆的焦味，人工急停。所以啊，自动化不能替代人的经验，该巡检必须巡检。
还有，数据分析那套，什么“预测性维护”——听着高级，可焙烧炉里物料和工况经常变，模型根本跟不上。某水泥厂的石粉焙烧窑，振动监测老报警，分析说是托轮异常，拆开一看，只是物料结粒不均匀导致运转跳动。虚惊一场，但拆检的工费、误工费谁出？所以说，工具是好，得用对人。
焙烧炉这个话题，说实话讲三天也讲不完。每个装置都有自己的脾气，摸透了，它就是温顺的猫；摸不透，它随时变老虎。那些血的教训，其实就一句话：尊重物料，尊重工艺，别自作聪明。我不迷信哪家品牌，只信现场跑出来的数据和老师傅们的直觉。
最后啰嗦一句：买焙烧炉，别光盯着炉体报价，把烘炉、调试、培训这些隐形成本算进去，再下决定。否则，后续的坑，比报价单上的零头深多了。
