2026-06-05 16:38:25 作者：网编
分类：文章
我记得很清楚，那是2018年的一个夜班，机器轰鸣，工期压得人喘不过气。为了赶进度，我让徒弟把氩气流量稍微关小了一点——就一点点，想着省点气。结果第二天质检，那批不锈钢管道的焊缝X光片一出，密密麻麻的气孔像蜂窝一样。损失？直接报废了七根管，材料加工时，几万块打了水漂。氩气，这个我们在车间里几乎忽略的存在，就这么无声地给我上了一课。
说实话，很多刚入行的兄弟都小看它。不就是个惰性气体吗？瓶子往那一放，焊枪一接，滋滋啦啦就行了。可现实远不是那么回事。我今天就想跟你掏心窝子聊聊氩气——不仅是它是什么，更是那些年它让我踩过的坑，以及为什么有些钱，真的一分都不能省。
它到底有多“懒”？——氩气的化学惰性
先来个最基础的。氩气，元素符号Ar，原子序数18，空气里就有，占0.934%。它懒到什么程度？几乎不跟任何东西反应。在元素周期表最右边那一列，稳稳当当地躺平。这种“懒”在工业上简直就是宝贝。我们做钛合金焊接，温度高到把金属熔成水，周围空气里的氧、氮、氢随便进去一点，马上就跟熔池反应，生成氧化物、氮化物——表现在焊缝上就是脆、裂、气孔。通上高纯氩气，它就老老实实把那片区域裹起来，像给焊接区撑开一把无形的保护伞。
但别以为氩气只有一种。我们通常说的氩气，纯度是关键。99.99%和99.999%，差了一个“9”，价格能翻倍。用在普通碳钢上可能感觉不出，但上到铝合金、不锈钢，尤其是双相钢、镍基合金，纯度不够？等着返修吧。我见过最夸张的一次，一个同行用了瓶号称“高纯”但实际水汽超标的氩气，焊缝直接变黄发黑，最后整条管路割掉重来。
问：氩气纯度该怎么选？是不是永远越高越好？
答：不一定。💡 你焊普通低碳钢，用99.9%的工业级氩气就够了，经济实惠。但如果焊铝、不锈钢薄板，最好99.99%起。搞超低碳不锈钢或者钛材，直接上99.999%的液态纯氩，还得配合预热和拖罩保护。我有个口诀：“怕氧化，纯度高；怕气孔，气要匀。” 纯度不够，神仙也焊不好。
焊枪下的那团“气”——从TIG到MIG，氩气怎么用
讲个实操的。氩弧焊（TIG），那是氩气的主场。钨极尖在气流中放电，电弧稳得像静水。但前提是，你的气体流量得调对。小了，保护不足；大了，紊流会把空气卷进去，反而坏事。我刚开始学的时候，总嫌气开大火苗旺，被师傅骂得狗血淋头：“你以为是吹风机啊？！” 后来才懂，流量取决于喷嘴尺寸、电流大小、焊接速度，甚至环境的穿堂风。😂 有次在户外修钢架，一阵侧风吹过来，焊缝立马多了黑点，赶紧找了个纸板挡风——那一刻我才真正理解什么叫“保护气氛”。

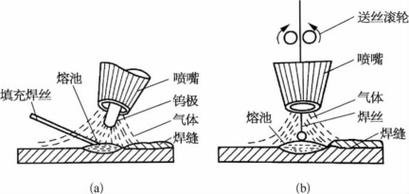

氩弧焊喷嘴保护气流动示意图
MIG焊（熔化极气体保护焊）也用氩，但经常要混点二氧化碳或氧气。为什么？纯氩在MIG里容易造成电弧漂移，熔滴过渡不自在。加2%~5%的CO₂，阴极斑点稳定了，飞溅也少。不过，加多了就失去惰性保护的意义，所以氩气混合气的配方是门学问。现在很多厂子直接用预混好的瓶装气，省心。但说实话，我还是信自己混配的，用流量计控制，比例随时能调——当然，前提是懂原理，不然比预混的还糟。
问：氩气和氦气比，到底哪个好？我看有些工艺用氦气。
答：✅ 这问题问得专业。氦气导热系数高，电弧能量更集中，焊厚板或者铜铝高导热材料时，熔深大、速度快。但氦气贵啊，一瓶顶氩气好几倍，而且是非可再生资源。一般氩气完全够用，除非你焊12mm以上的铝合金，或者要求极低气孔率，那就上氩氦混合，70%氩+30%氦，效果非常棒。但千万别图便宜买回收氦气，纯度没法保证，焊缝会给你颜色看。我的态度：能用氩气解决的就别折腾氦气，成本控制也是本事。
氩气的“副业”——照明、电子，甚至手术台
别以为氩气只管焊接。它的触角伸得到处都是。白炽灯泡里充氩气，减慢钨丝蒸发；激光切割用氩气吹出切口，防止氧化；在单晶硅生长炉里，氩气作为保护气氛，纯净度直接关系到芯片质量。我参观过一个半导体工厂，高纯氩气管道像蜘蛛网一样，全程电抛光不锈钢管，就怕污染。那一刻我才惊觉，我们车间里用的瓶装氩，跟人家比简直是“粗粮”。❗️
医疗上，氩气刀做手术，止血快，创伤小。还有高端门窗的中空玻璃，里面充氩气来隔热隔音。甚至有一种叫“氩氦刀”的冷冻治疗设备，利用氩气急速制冷，微创消融肿瘤。你看，就这么一个无色无味的气体，从最脏的车间到最洁净的实验室，无处不在。

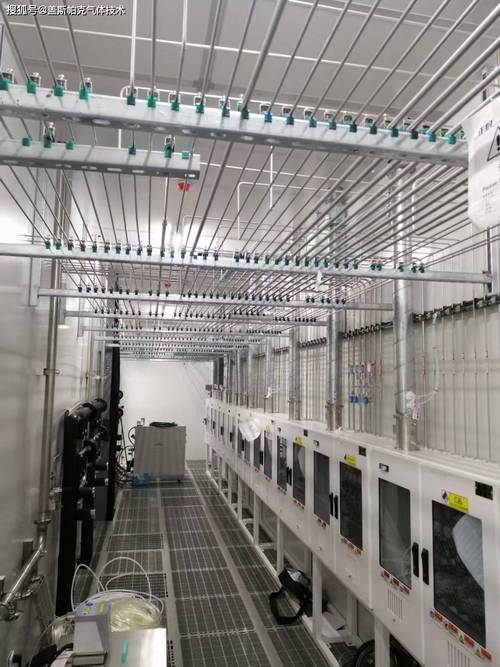

半导体晶圆制造高纯氩气管路系统
最近几年，液氩市场起起伏伏。大型空分设备集中在几个大集团，有时供应一紧张，价格就能跳涨30%。我们这种中小厂就得备几瓶备用，或者跟经销商签长约锁定价格。这里插一句，如果你用量大，一定要考虑租用液氩储罐，比瓶装气划算得多，而且纯度更稳定。但前提是场地安全达标——液氩是-186℃的低温液体，操作不当容易冻伤，挥发时大量吸热，密闭空间还有窒息风险。🛑
问：氩气瓶怎么储存最安全？夏天怕不怕？
答：气瓶不能暴晒，必须立放固定，远离油污。氩瓶是高压容器，40℃时内部压力可达15MPa以上。虽然它是惰性气体，不会爆炸，但瓶阀或减压器坏了，弹出来能打穿墙。我习惯把氩瓶放在阴凉通风处，接上回火防止器，虽然氩气不助燃。还有，别把氩瓶和氧气瓶混放，怕误接。见过一个新手把氧气管接到氩瓶上，焊接时觉得不对劲，那弧光扑闪扑闪的——幸好没出大事。😨
夜深了。车间里焊花还在闪烁，那幽蓝的光，背后一定有氩气在默默支撑。这些年跟它打交道，我从一个毛躁的小伙子变成了精打细算、注重细节的老油条。有时候想想，工业这东西，越是看不见的东西，越是决定着成败。下次开工前，检查一下气路，看看流量，也许就能少一个返修的凌晨。氩气，它值得你多花那几分钟。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：氩气：焊接时少它1秒，气孔多到让你怀疑人生
文章链接：https://www.zystgy.cn/a/52105
