果然，焊完没三天，焊缝旁边又裂了。因为什么？热应力集中。那壳体是铸铁的，焊接性本来就差，一焊反而把母材搞脆了。我跟他们提了一句“干嘛不试试工业胶粘剂？”，一个老师傅瞟了我一眼，脸上写满“这小年轻懂个屁”。
好吧，我懂。我搞机械维修十八年了，说实话，早期我也瞧不上胶粘这玩意儿。觉得它就是个补丁，临时凑合用的。但后来被现实打脸太多次，现在反而成了工业胶粘剂的狂热推广者。尤其对于大型设备、异形部件、薄壁结构，它的优势太明显了——无热影响区、应力分布均匀、耐腐蚀、还能减振。
这些都不是书本上抄来的。是我拆过上百台失效设备之后，亲眼看见的。
##
别被“粘”字骗了：选错类型等于白干
工业胶粘剂是个笼统的叫法，底下分支多得让人头大。环氧、丙烯酸酯、厌氧、氰基丙烯酸、聚氨酯……光名字就能把采购绕晕。但说实话，车间里最常犯的错就一个：拿修补电子元件的胶去堵液压阀体。
我见过最离谱的案例——一个维修班长用超市买的AB胶，俗称“哥俩好”，去粘输送带滚筒的轴颈磨损位。结果用了半天，轴颈甩出火星子，差点烧了皮带。那AB胶是双酚A环氧，耐温连80℃都勉强，而滚筒轴在连续运转下局部温度能到120℃。这已经不是效果好坏的问题了，这是安全隐患。
所以，你得知道最基础的分类逻辑。
环氧树脂类：强度高、耐介质性好，但脆，固化慢。适合做结构粘接、填补铸造缺陷。注意啊，很多国产低价环氧的收缩率吓人，固化完表面看着光滑，其实内部已经微裂了。
丙烯酸酯类：也就是“瞬干胶”的亲戚，但增韧之后可以做结构粘接，特点是快、油面可粘、抗冲击。完美适配那些赶时间、表面又有油污的应急维修。
厌氧胶：专用于螺纹锁固、轴承固持、密封。这个很多人用错——拿螺纹锁固胶当密封胶使，拆的时候骂娘。
氰基丙烯酸酯：就是502那种，严格说算瞬干胶，不适合做结构粘接，只适合临时定位或微小间隙填充。
聚氨酯类：弹性好，耐振动，但耐温一般。常用于传送带橡胶与金属的复合。
问：那我怎么知道自己的工况该选哪一类？
答：先问自己三个问题：被粘材料是什么？间隙有多大？工作时会接触什么介质和温度？举个例子，如果你要修补一个水泵叶轮的气蚀坑，材料是304不锈钢，介质是含泥沙的河水，温度40℃左右。那环氧是首选，因为它耐水、耐磨，而且可以添加陶瓷粉提高抗磨性。别用丙烯酸，固化太快来不及压实，容易留下气泡。也别用聚氨酯，沾水会水解。
##
维修现场的真实故事：裂纹！又是裂纹！
2021年冬天，北方一个钢铁厂的烧结机主轴轴承座出现裂纹，整个生产线被迫停止。轴承座是铸铁件，重1.2吨，壁厚不均，最薄处15mm，最厚处90mm。传统焊接方案直接被否了——变形控制太难，而且厂里没有大型退火炉。厂家打电话过来，声音都抖的，停产一小时就是几十万损失。

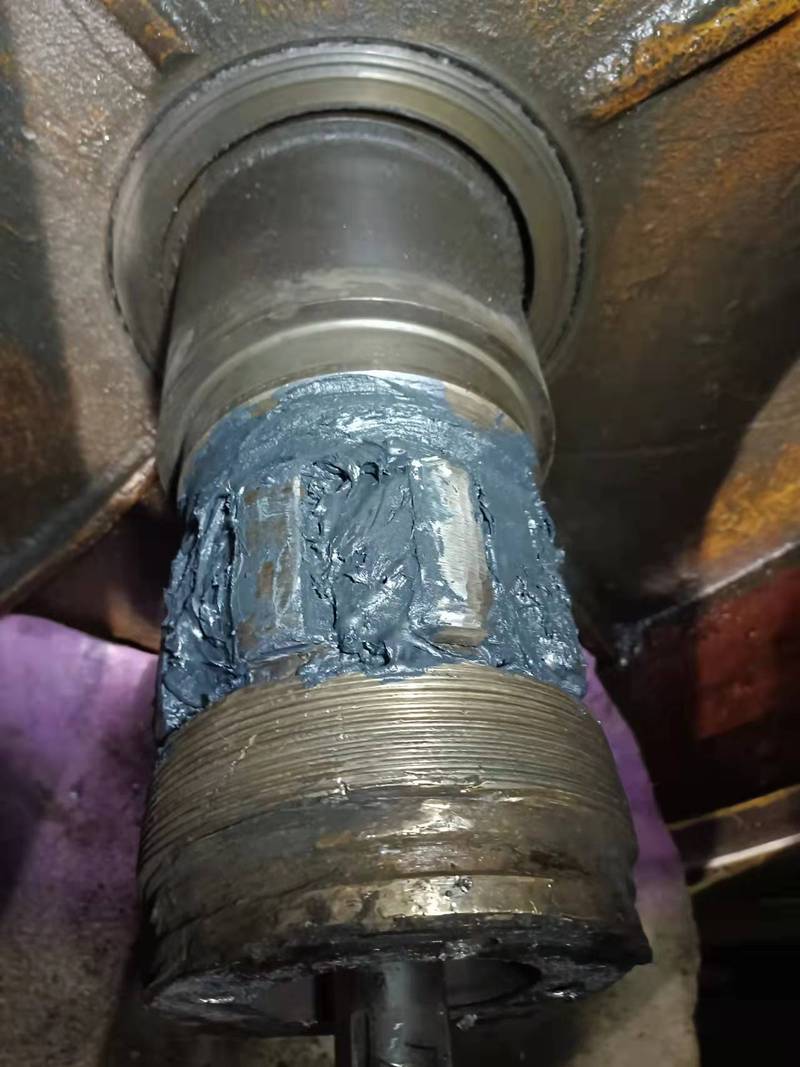

我们到现场后，确定裂纹是疲劳扩展，深度约8mm，未穿透。方案是：沿裂纹走向开V型槽，清洗，预热工件至40℃（冬天太冷，必须让胶层能充分润湿），然后采用高强度环氧金属修补剂填充，最后表面用无纺布增强。固化条件：环境温度-5℃，我们搭了保温棚，用加热毯维持20℃固化24小时。敲掉加热毯后做了着色探伤，零缺陷。
那个厂长后来跟我说，这轴承座到现在又跑了两年多，一点事没有。他之前根本不信胶粘能扛得住烧结机的冲击负荷。
问：那这种胶粘修复的强度到底能到多少？靠谱吗？
答：这是被问最多的问题。首先，别拿胶粘跟焊接比单纯剪切强度，没意义。环氧结构胶的剪切强度一般在15-30MPa，听起来不高对吧？但你要知道，焊接的强度是母材强度的百分之几十，而且是点状或线状连接。胶粘的面接触可以分散应力，实际连接刚度可能更高。更重要的是——胶层能吸收振动，防止疲劳裂纹再次出现。我测过很多修复后的部件，运行三年后残余强度保留率超过90%。焊接修复的，一年后复裂率超30%。数据摆在这里。
##
那些老师傅绝对不告诉你的应用技巧

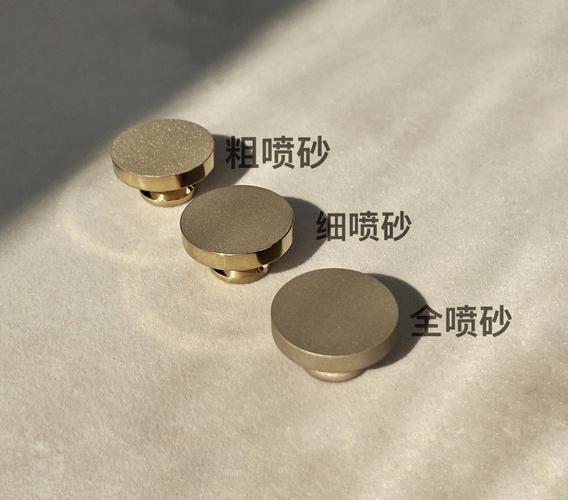

工业胶粘剂这行，三分选胶，七分处理。表面处理不到位，什么胶都白搭。可偏偏很多人连“干燥洁净”都做不到。我曾经训哭过一个学徒——让他用丙酮擦拭粘接面，他拿块抹布来回抹，等于把油脂抹匀了。正确做法：两块干净白布，一块湿擦，一块干擦，擦完第三遍布上不应有污渍。而且溶剂要闪干，否则留膜影响粘接。
❗ 还有几个冷知识：
– 环氧胶固化时放热，厚胶层中心温度可能过热导致发泡，所以大面积修补要分层刮涂，每层不超过5mm。
– 厌氧胶在活性金属表面（铜、铁）固化快，在不锈钢、镀锌件上可能慢甚至不固，需要配合促进剂。
– 紫外线固化胶（UV胶）必须保证胶层能被紫外线穿透，所以不适用于不透明材料。
– 低温下环氧会变得极其粘稠，千万别用明火烘烤胶管！用热水浴预热至30℃就行，否则局部过热会提前固化。
问：我做小型维修，买胶不方便，市面上那种几十块的“工业修补剂”管用吗？
答：看牌子，也看运气。有些杂牌货填料加太多，聚合物含量低，固化后像粉笔一样脆。我建议认准知名品牌（这里不提具体名字，免得像广告），关键看参数——触变性、硬度、固化时间、可操作时间。还有，正规工业胶粘剂的包装上一定会详细标注这些技术数据，并且有MSDS。如果包装上只有“强力”“万能”几个字，立刻扔掉。说到这个，我又想吐槽，国内太多车间采购只看价格，结果后续人工返修成本远超省下的那点材料费。💡
其实我更想说的是，工业胶粘剂不是什么魔法，它是一门很吃经验的材料科学。你得懂材料、懂力学、懂表面化学。但一旦入门，它会彻底改变你对“维修”的认知。就像我，现在看见裂纹下意识反应已经不是“能不能焊”，而是“胶能不能搞定”。时代在变，工具在变，咱们这些搞机械的，脑子也得跟着变变，对吧？
好了，今天先聊这么多，再有工况上的具体问题，找你们的技术顾问，别自己瞎试。
