密封胶不是万能胶：分类先搞清
市面上的工业密封胶，要是只按用途分，三天三夜也讲不完。不过从化学体系看，咱常用的就那几大类。厌氧胶，专治螺纹松动和平面渗漏，它的固化机制很有意思——跟空气隔绝了才反应。也就是说，你拧紧螺丝，胶液在缝隙里缺氧，就固化成硬塑料一样的东西。拆的时候，得用扳手加把劲。这点很多人不理解，总抱怨“怎么拧不下来”，其实人家本来就这么设计的。 硅酮密封胶，弹性和耐温性一流，但怕油，而且单组份的会释放醋酸味（脱酸型）或醇味（脱醇型）。有些老师傅一闻到酸味就皱眉：这玩意儿会腐蚀铜件！确实，脱酸型硅酮胶不能用在铜、黄铜上。聚氨酯密封胶，强度高，耐磨，但固化需要水分，太干的冬天里等半天都不干。还有一类叫MS胶（硅烷改性聚醚），算是后起之秀，综合性能不错，就是贵点。
选型三大致命误区
误区一：只看温度，不看介质。很多人选胶，就瞄一眼耐温范围。比如某厌氧胶标着-55℃到150℃，就以为万事大吉。但要是介质里含有强极性溶剂，或者蒸汽直接冲刷，哪怕温度没超，胶层也可能溶胀失封。我碰到过一个案例，某化工厂反应釜人孔密封，用了氟橡胶垫片加厌氧胶辅助。按理说氟橡胶耐腐蚀，但厌氧胶不耐浓酸，没几天就漏了。后来换成专用的耐化学腐蚀硅酮胶，消停了。 误区二：盲目追求强度。“粘得越牢越好”这个想法，在密封领域经常吃不开。比如电机端盖的密封，你要是用高强度厌氧胶把端盖和设备壳体粘死了，回头维修怎么办？撬都撬不开，最后只能破坏性地拆。其实该用低强度、可拆卸的螺纹锁固剂，或者柔性密封胶。有时候，密封需要的是让位而不是死抗——振动工况下，胶层得有点弹性，否则金属热胀冷缩差就把胶膜撕裂了。 误区三：忽视清洁和底涂。有个老段子：某进口高端密封胶，怎么用都漏，最后发现是因为法兰面残留的防锈油没擦。任何密封胶都怕油、灰、水膜。还有，有些苛刻表面，像尼龙、聚甲醛，必须用底涂剂活化，才能粘得住。你不信？你可以试试在未经处理的聚乙烯板上涂硅酮胶，干了之后用手一撕就整张下来。所以别动不动就怪胶不好，先看看预处理做到位没。
实战问答：你纠结的那些问题
问：厌氧胶和硅酮密封胶到底怎么选？答：简单粗暴地说，如果是有螺纹的紧固件、或者金属平面法兰，介质是油、水、气，且以后可能拆修，优先考虑厌氧胶。它能填满间隙，固化后保持一定强度，又不会像硅酮那样形成厚皮。但如果是大间隙、变形大、材质是塑料或玻璃，或者有高温洁净要求，硅酮胶更合适。另外，厌氧胶不耐剥离力，所以像悬臂梁结构的零件别用它承受侧向力。而硅酮胶固化后是弹性体，适应位移能力强，但耐压性不高——液压系统的高压平面密封，还是用厌氧胶或聚氨酯更靠谱。 问：密封胶的固化时间受哪些因素影响？固化太慢怎么办？
答：对于厌氧胶，温度影响最大，其次是被粘表面的金属活性。铜、铁表面固化飞快，不锈钢、镀锌件就慢，塑料和钝化表面可能根本不固。所以冬天车间冷，固化慢，有些师傅会抹点促进剂，或者拿热风机稍微吹一下。但别直接加热胶液，会引发流淌。对于湿气固化型胶（硅酮、聚氨酯），环境湿度很关键。低于30%RH时，固化极其缓慢。你可以在工件周围放个加湿器，或者洒点水，但不能把胶泡水里。另外，胶层越厚，深层固化越慢，因为水分难渗透。 问：密封胶涂多了是不是更好？
答：绝对错误！涂胶量是以“刚好挤出形成连续且均匀的细条”为宜。厌氧胶涂多了，多余的胶液会被挤出进入系统内部，可能堵塞油路。硅酮胶如果涂太厚，表皮干了里面不干，受压时容易挤出塌陷；而且脱酸型硅酮胶的酸性副产物会积聚，腐蚀金属。正确做法：按照“小径连续、大径分段”原则，涂成闭合环路，螺栓孔周围最好绕圈。
施工细节：成败在此一举

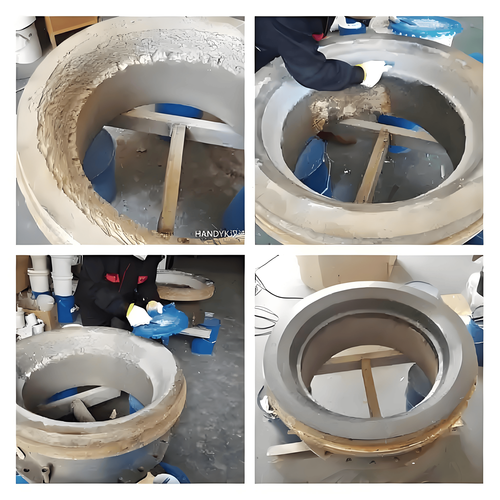

用密封胶，最怕的就是“手抖”和“等不及”。我有几个小贴士，纯属经验之谈： – 管状胶切割胶嘴时，切个45度斜口，出胶更顺，而且直径要和密封面宽度匹配。别切太大，否则胶条粗得吓人，浪费。 – 组装后，别马上加压或注油。厌氧胶在固化过程中，如果被介质冲刷，那等于白涂。一般建议固化2小时再轻度试压，完全固化24小时再满负荷运行。 – 清洁溶剂一定要挥发干净再涂胶。有时候用酒精擦拭，表面凉凉的似乎干了，其实还有薄层水膜。最好用丙酮或专用清洗剂，擦完再用干布抹一遍。 – 拆卸旧胶时，尽量避免用金属刮刀划伤密封面。有专用的垫片胶清除剂，喷上去等一会儿，胶层软化后塑料片一铲就掉。
