“用了这么多年润滑脂，真选对了吗？”有一次供应商直接推给我一款‘高温高速脂’，价格贵得要命，结果装上去没三个月，轴承就烧了。拆开一看，全是积碳。我当时血压都上来了！事后自己查资料、做实验，才搞明白：润滑脂这玩意儿，压根没什么万能油。选错了，还不如不涂。
润滑脂不是‘黄油’，别被名字骗了

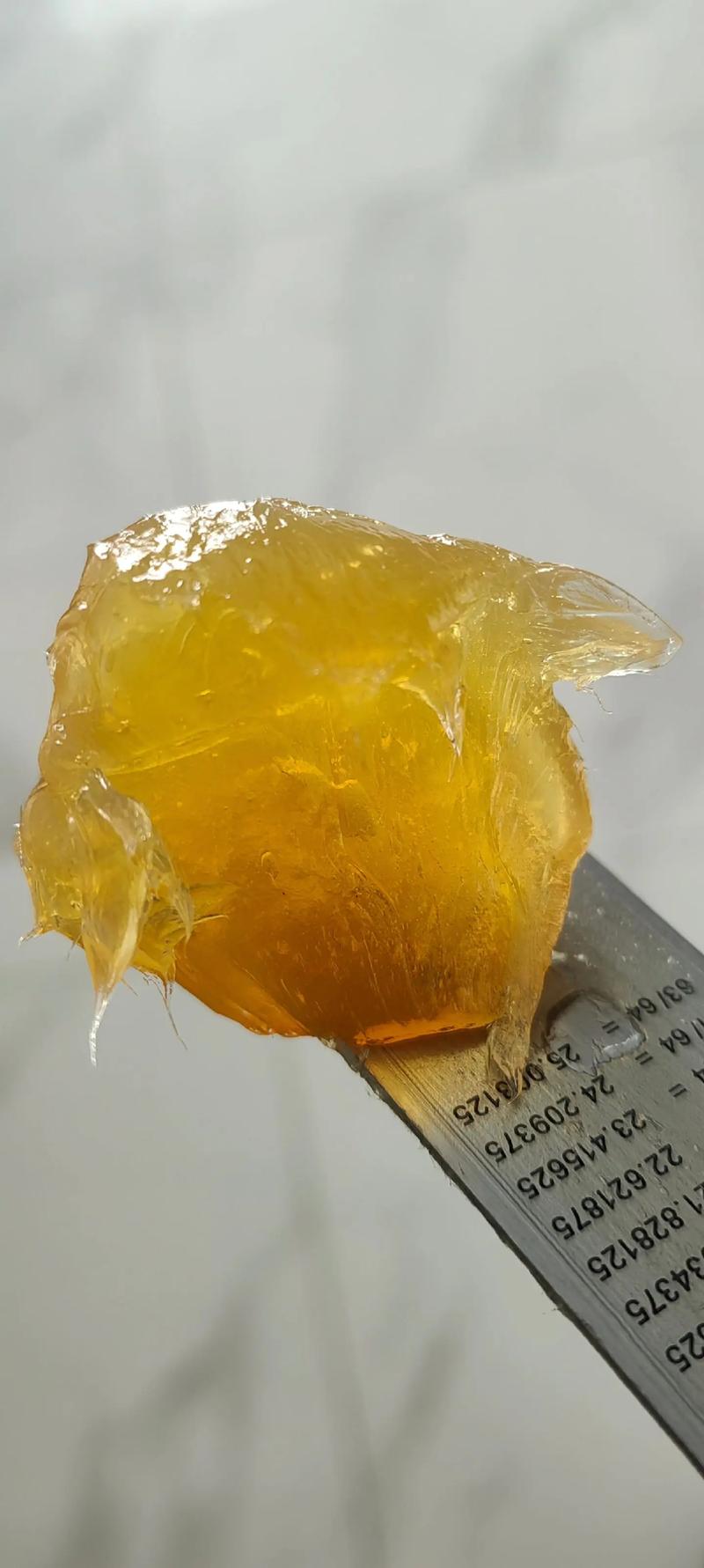

不少人张嘴就叫它黄油。说实话，以前我也这么叫。但真拆开看配方，傻眼——润滑脂是基础油、稠化剂和添加剂的混合物。稠化剂像海绵，把基础油锁在里面。运转时，基础油慢慢析出形成润滑油膜。所以，润滑脂的性能得看这三元组合。光知道“黄油”可不行。
稠化剂类型决稳定性。常见的有锂基、复合锂、聚脲、钙基。钙基脂早该淘汰了，耐水性差。锂基脂通用，但温度超过120℃就不行了，分油严重。聚脲脂贵，可寿命长，钢厂连铸机的辊道轴承都用它。添加剂则是锦上添花——极压剂、抗磨剂、抗氧化剂。选脂不看这些，早晚被供应商坑。
NLGI等级：从000号到6号，数字背后藏大坑

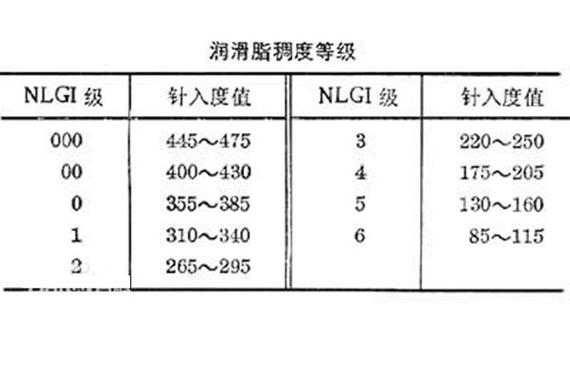

稠度等级，说白了就是润滑脂的软硬。NLGI 000号，半流体，像番茄酱。6号，硬得像肥皂。最常用的是2号，轴承通用。可很多人不管三七二十一，什么设备都上2号。大错特错！
记得有一次处理一台高速主轴，转速12000rpm。手册明明写用1号脂，维修工图省事，打了2号。结果温升蹭蹭涨，没几天抱死。拆开一看，脂根本没甩进去，通道被堵死了。2号脂太硬，高速下无法有效流动，润滑失效！
问：我的减速机转速不高，但负载大，该用几号脂？
答：重载低速，优先考虑极压性能和稠度稍高的脂，比如1号或2号，但必须带极压添加剂。别只看号数。基础油粘度更关键，高粘度能扛住高负荷。好多减速机齿轮箱其实用半流体000号或00号脂，就像牙膏一样，能浸到齿轮齿面，反而是更好的选择。别以为越稠越好。
还有极端情况：比如建筑机械的中央润滑系统，泵送距离长，得用000号或00号，不然管路阻塞。极寒地区，油脂变硬，启动困难，就得用低温脂，NLGI 0号或1号，基础油倾点要低。选稠度，实际就是选流动性。记死规定没用。
别只盯着稠度！基础油粘度才是寿命关键

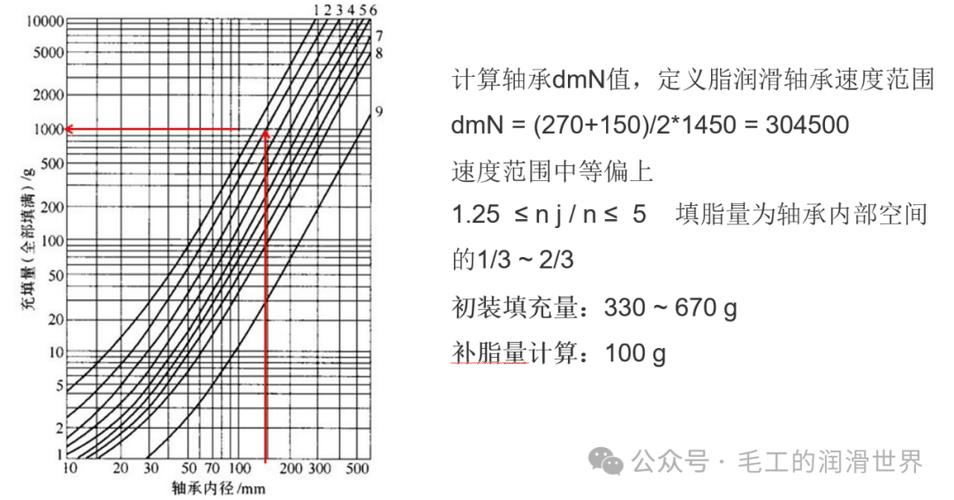

很多人看润滑脂，就看稠度，全然忽略基础油。可基础油粘度直接决定油膜强度！速度高，选低粘度；载荷大，选高粘度。轴承转速和尺寸决定所需的实际粘度。有个参数叫dn值，轴承内径(mm)乘以转速(rpm)。dn值超过40万，就得用极低粘度的基础油，否则搅拌发热严重。供应商推的“高速脂”大多是这个道理。
问：都说锂基脂通用，能闭眼用吗？
答：千万别！锂基脂耐水性好，但高温上限低。超过120℃，基础油氧化加速，稠化剂结构崩塌。现在流行的复合锂基脂，滴点能到260℃以上，寿命长得多。但注意，复合锂和普通锂不！兼！容！混用可能变稀、流失。不同稠化剂类型混用是大忌。有次客户抱怨新买的脂一用就漏，查了半天发现是复合锂脂和之前残留的膨润土脂反应。血泪教训。所以换脂必须彻底清洗系统。
再者，极压添加剂要看实际工况。冲击负荷大的轴承，不加极压剂，分分钟磨损。但添加剂多了，也可能腐蚀铜合金保持架。我见过减速机因极压剂过量导致铜瓦腐蚀的。任何事情，过犹不及。
选脂就像找对象，合适最重要。照着工况温度、转速、负载、环境水分一个个对，别信万能。自己懂了，才不怕忽悠。
