去年夏天，车间里一批出口的曲轴全锈了。客户拍桌子骂人的时候，我才发现——用了三年的防锈油，根本扛不住海运那点盐雾。
说实话，这事儿挺打脸的。
我们总以为涂上油就万事大吉，直到现实给你一记闷棍。后来我花了整整两周，把市面上主流的防锈油捋了一遍，发现这里头的门道，比想象中深得多。今天不扯虚的，就聊聊那些图纸上不写的实战经验。
防锈油的原理：它其实是在“憋死”氧气

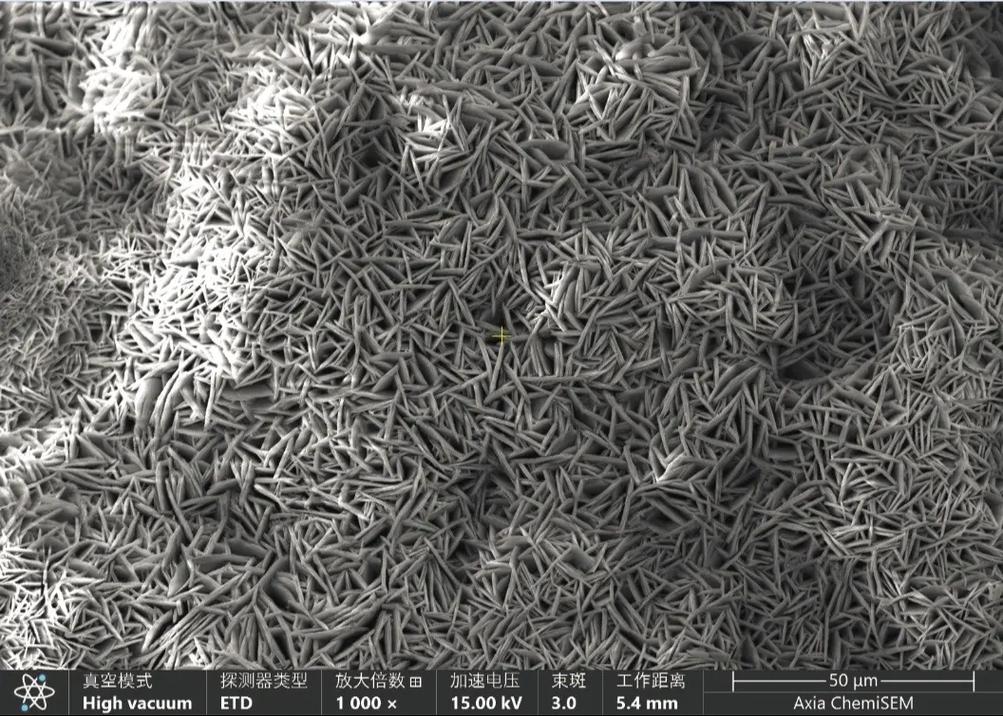

很多人以为防锈油就是一层塑料膜！真的不是。它靠的是几种机制协同：基础油形成物理屏障，缓蚀剂钝化金属表面，有些还带气相防锈成分——你闻到的那个药水味儿，其实是它在挥发后在零件表面重新结晶。所以，成膜厚度不是越厚越好，厚了溶剂挥发慢，反而不利于后续上漆。薄到0.5微米的超薄型防锈油，有时候比黄油更管用。
我们做盐雾试验时就发现，同样48小时，矿物油基的产品可能锈斑明显，换成合成酯加苯三唑衍生物的配方，光亮如新。但成本翻一番，对吧？
这里有个反常识的点：水基防锈液正在吃掉部分油基市场。没错，环保压得紧，而且水基产品在工序间防锈特别顺手，喷淋清洗直接带出去，不用烘干。不过要是碰上铸铁件，还是老老实实用油——水基液残留容易渗进石墨片，事后起泡你就哭吧。
答：分场合。薄层防锈油闪点高，确实可以直接装，但要注意它和装配润滑脂的兼容性。有次我用了一款含硅的薄层油，结果轴承跑合测试声音不对，后来发现硅油改变了润滑脂的稠化结构。所以，如果后续要涂脂，最好做相容性浸泡测试，别省这个步骤。
选型时绕不开的四个现实问题
你看，参数表上写得天花乱坠，但一到现场全变样。我总结了几条血泪教训：
- 防锈期≠实际有效期：室内储存和露天存放能一样？我们做过对比，同一款油，膜厚10微米，室内可保半年，但放在沿海仓库，四周就爬满锈点。盐雾加速腐蚀，是必须考虑的，尤其出口件，务必要求供应商提供盐雾试验数据，而不是空口说“能保一年”。
- 与包装的协同：VCI气相防锈膜+防锈油，效果1+1>2。但有些油和特定的VCI载体反而拮抗，导致膜层起白霜。我吃过亏，所以现在如果用到复合防护，一定先做小样兼容试验。

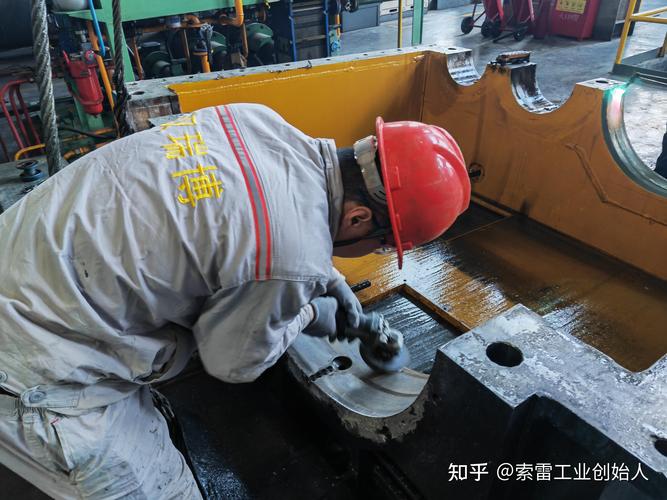

- 涂覆工艺决定成败：刷涂、浸泡、喷涂？很简单，但细节要命！浸涂时油温高了，粘度降下来，膜厚不够；冬天油品变稠，膜厚又超差。有年冬天就因为这个，一批花键轴全糊上厚厚一层，后来清洗费劲，还污染了后续的磨削液。
- 闪点与安全：这个容易被忽视。有些快干型防锈油，用了大量低沸点溶剂，气味呛人不说，闪点低于40℃的，要是碰上高温线或者焊接火花，消防隐患非常大。我们现在要求供应商必须提供MSDS，闪点低于60℃的一律不用，尽管这增加成本。
常见误区：好油也怕猪队友
上周还有个哥们儿打电话问我，说用的进口防锈油，怎么还是锈了？
我问：工序间咋放的？他说：清洗完直接堆在铁架子上晾干。得，问题就在这里——酸性清洗剂没漂净，残留物和防锈油直接反应，等于把腐蚀介质封在油膜底下。这种锈是从内往外的，神仙也救不了。
还有，千万别迷信“万能油”。有的超市货号称能防锈、润滑、解锈，三合一。我的经验是，功能越杂，单项越弱。尤其是解锈功能，靠的是渗透剂，这玩意儿一多，防锈膜层就被破坏了，撑不了多久。除非是家用自行车链条，否则工业上还是专油专用，别图省事。
答：强烈建议清洗，特别是不清楚旧油成分时。我遇到过一次，前道用了含钡基缓蚀剂的油，后道上了含磷酸盐的防锈水，结果生成不溶性钡盐沉淀，堵了喷淋嘴，还附在工件上造成白斑，批次报废！所以，哪怕工艺规定只是简单擦拭，也得先做小样混合，看有没有沉淀或分层。一旦发现浑浊，就别嫌麻烦，彻底清洗、烘干再上新油。
未来的趋势：既要防锈又要轻量化
这几年，整车厂都盯着轻量化，铝镁合金用得越来越多。但传统的防锈油大多是针对钢件设计的，用在镁合金上不但防不了，还会引起电偶腐蚀——镁太活泼了。所以现在特别关注镁合金兼容的专用防锈油，往往以精制矿物油为基，添加专门的钝化剂，并且严格控制氯离子含量。💡一个判断方法：取少量油样，滴在砂纸打磨过的镁板上，放入40℃、95%湿度的试验箱，8小时后观察，如果出现黑色点蚀，果断弃用。
另一个趋势是薄膜化、无油化。有的汽车配件厂已经要求免清洗、免涂油，直接使用气相防锈膜或防锈纸包装。这对防锈油行业冲击不小。不过说实话，对于长周期、恶劣环境，薄膜防锈油仍然是最可靠的选项之一。而且，生物基防锈油开始冒头，原料来自植物油改性，降解性好，工人也少过敏——强烈推荐！咱做技术的，得跟上不是？
最后唠叨一句：防锈是系统工程，从清洗、干燥、涂油到包装，一个环节掉链子，油再好也没用。没事去现场转一圈，看看操作工是不是拿涂防锈油的手去摸干净件，或者浸油槽里的油半年没换，尽是不明颗粒。这些细节比换油更重要。
好了，今天吐槽有点多，但句句实话。要是你也在为锈蚀头疼，不妨从上面这些点排查，别光盯着产品说明书——那个，大多时候只管骗你下单。🛠️
