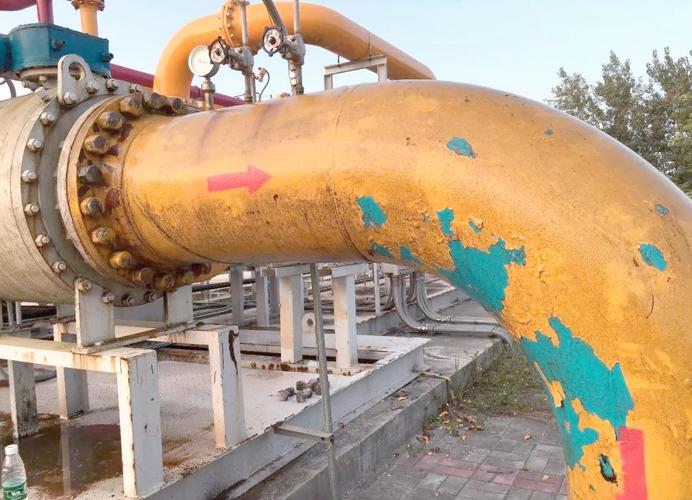

干了十五年设备维护，最深的体会是——工业涂料这玩意儿，水太深。看起来都一样，刷上去半年就给你颜色看。前几天一个海上平台的哥们打电话，声音都在抖：他们新换的一批管道，涂层不到八个月全起泡，剥开一看，底下锈得跟酥饼似的。停产检修，直接损失上千万。
就这事，其实早有苗头。选涂料的时候，光盯着单价，没细看化学介质兼容性。他们那管道走的介质含少量醋酸，结果选了个普通环氧底漆。醋酸、环氧——这俩放一块儿，酯化反应，漆膜降解得比冰棍化得还快。
你说这事怨谁？工业涂料从来不是“一种漆打天下”。每一条产线、每一个贮罐、每一个环境工况，都是一道命题作文。写错了，考试零分还得倒贴钱。
选错涂料的代价，往往在两年后才买单
涂料失效的滞后性，是最坑人的。刚刷完锃亮，看着跟豪车似的。半年后稍微有点失光，不太在意。再然后，局部锈点、开裂、粉化……等发现的时候，下面的金属基材已经深度腐蚀了。而补涂成本是初始涂装的3到5倍，因为要重新喷砂除锈。❗
我记得有次去一家化工厂，他们反应釜外壁的涂层大面积剥落。一问，用的醇酸面漆，耐温上限120℃，可釜体夹套温度经常冲到140℃。这不明摆着吗？工业涂料的耐温性、耐化学品性、耐候性，每一项都是硬指标，不能拍脑袋选。✅
所以选型时，必须先回答三个问题：
- 基材是什么？碳钢、不锈钢、镀锌、铝、混凝土？不同基材附着力机理不同。
- 最终使用环境？室内还是室外？沿海？化工厂区？温度波动？紫外线强度？化学品溅漏？
- 期望寿命多久？是三年一维护，还是设计15年免维护？
把这些摸透了，才能聊下一步。
基材处理是灵魂，可惜很多人不当回事
业界有句话：三分涂料，七分涂装。涂装里，七分在基材处理。不是我说的，是大量失效案例堆出来的。💡
有一回，一家钢结构车间做防火涂料，刚喷完一个月就大片脱落。我过去一看，钢构件表面还有轧制氧化皮，除锈等级连St2都不到。喷涂前用压缩空气吹了吹，说“挺干净的啊”。我当时就想——干净？连锚纹都没有，涂料往哪儿咬？

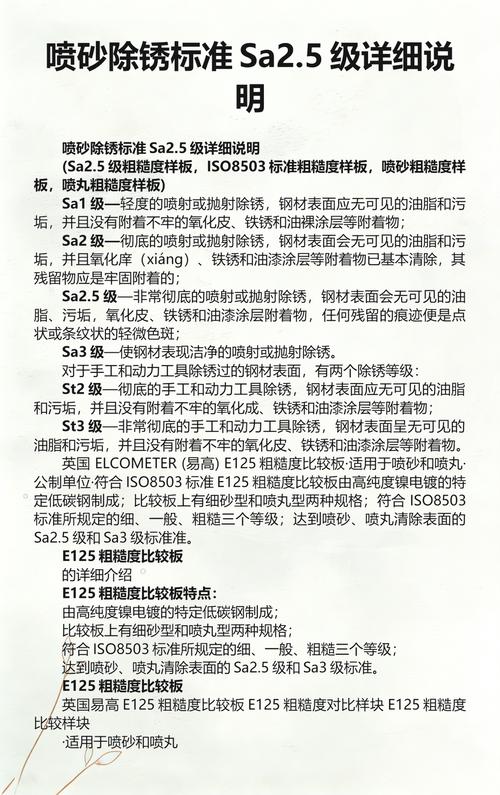

工业涂料对表面处理的要求极为苛刻。溶剂型环氧底漆一般要求除锈等级 Sa2.5，表面粗糙度 Rz 40~75微米。水性漆更敏感，还得控制盐分含量，否则渗透压起泡。但有些厂子为赶工期，喷砂磨料混着用，甚至用河砂，把表面都打光了，粗糙度不够，涂层结合力直线下降。
这里给个实用建议：准备一套粗糙度比较样块和ISO 8503对比卡，别凭肉眼判断。另外，表面可溶性盐分必须测，ISO 8502-6 Bresle贴片法，超过50mg/m²就得重新清洗。这几项做到位，涂层寿命延长一倍不是吹的。
施工参数的魔鬼细节，差一点全盘皆输
有一次去一家设备厂，他们自动喷涂线总是出针孔。用的是聚氨酯面漆，湿碰湿工艺。查了半天，原来是把稀释剂加多了，为了图省事降粘度。结果漆膜表干太快，内部溶剂憋出泡来。后来把稀释剂比例从15%降到5%，加上流平段风量调小，针孔立马消失。
施工窗口，温湿度、露点温度、通风，每一项都直接影响涂层质量。比如环氧涂料，固化反应对温度敏感。低于5℃固化几乎停滞，强行施工就是垃圾层。高湿度表面凝露，再好的漆也粘不住。有一次冬天赶工，车间里生炉子加温，结果局部过热，胺析出，涂层表面一层油乎乎的白霜——那叫胺起霜，直接影响重涂性。
所以，工业涂料施工必须死磕参数：
- 温度：双组分产品通常要求基材及环境温度高于露点3℃以上，且不低于10℃。
- 相对湿度：环氧类最好低于85%，聚氨酯低于80%。
- 膜厚：不是越厚越好，干膜太厚易开裂，太薄屏蔽性差。必须按厂商数据表控制。
现在很多新厂上机器人喷涂，参数稳定了，但维护人员根本不懂涂料特性，把机器人当喷漆工用，那又是另一场灾难。
水性漆好不好？要看用在哪儿
环保风刮得猛，水性工业涂料成了政治正确。但实话实说，目前水性漆在某些性能上还真干不过溶剂型。耐化性、耐水性、初期硬度建立，都有差距。千万别被各种“水性万能”宣传忽悠了。❗
问：我们工厂响应环保，想把溶剂型产线全改成水性，该注意什么？
答：先别全改。逐条产线评估。第一，水性漆干燥需要强制通风，温控要求高，能耗成本可能反超VOCs治理费。第二，对基材表面处理要求更苛刻，闪锈问题常被人忽略。第三，双组分水性环氧/聚氨酯，适用期比溶剂型短得多，必须快点用完。建议从非重度腐蚀区且室温恒定的车间试起，积累数据再推开。💡
问：我们储罐内衬用的环氧涂料，为什么经常出现层间附着力不好？
答：八成是重涂间隔没卡对。环氧是反应型涂层，过了最大重涂间隔，表面完全固化，形成光滑的键合层，后道涂层粘不上去。要么严格按数据表在窗口期内复涂，要么超过就得拉毛处理。有些双组分环氧的复涂间隔只有24小时，夏天更短。你得盯着表，而不是凭经验。✅
问：那些“底面合一”涂料靠不靠谱？我想简化流程。

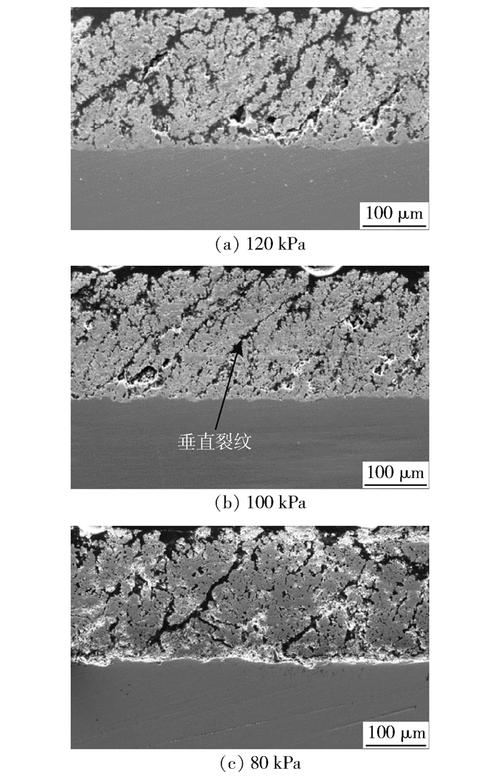

答：看环境。轻微腐蚀、装饰性要求不高的区域，如普通钢结构仓库、围栏，可以用丙烯酸或聚氨酯底面合一，确实省事。但重防腐场景，比如C4-C5环境，底面合一就是自杀行为。防锈颜料防腐能力有限，没有屏蔽型底漆（如环氧富锌）做阴极保护，很快穿孔。这事省不了。
说到底，工业涂料是一门彻头彻尾的应用科学。没有放之四海而皆准的配方，只有吃透工况后的精确匹配。别信厂家宣传册上那些糊弄人的数据，自己拿小样做挂板试验，耐盐雾、耐湿热、耐化学浸泡，一套下来，什么成色都现原形。这行当，经验值钱，但更值钱的是较真儿的态度。
