防静电地坪施工注意事项:资深工程师的避坑指南

第一次进SMT车间,手刚碰到门把手——“啪”的一声,指尖一阵刺痛。那时候刚入行,带我的师傅老周笑呵呵地说:“小子,静电这玩意儿,看不见摸不着,但分分钟毁你一堆芯片,信不?”后来我才知道,那车间地面铺的就是最普通的环氧地坪,根本不防静电。一个电子厂,用普通地坪?简直是埋雷。 后来参与的项目多了,从PCB厂到精密仪器装配车间,再到一些化工厂的防爆区,防静电地坪这事儿,水挺深。今天索性把一些实战经验敲出来,算是对这些年踩坑的总结吧。

防静电地坪到底防的是什么?

防静电地坪到底防的是什么?
防静电地坪到底防的是什么?
不是防人触电,是防静电积累和瞬间放电。人体行走摩擦会产生几千伏静电,在干燥环境,甚至上万伏。你想想,一块价值几百美金的IC,被几千伏打一下,内部线路直接熔断,或者留下暗伤,过几个月才坏,找谁说理去?更别说有些易燃易爆场所,静电火花就是一颗炸弹。 所以防静电地坪的核心功能是:把产生的静电荷快速、平稳地泄放掉。它不是一个绝缘层,而是具有一定导电性的材料,能把静电导入接地系统。 但注意!泄放太快也不行,瞬间电流过大同样会损坏器件。所以防静电地坪有电阻值要求,通常系统电阻在10^6到10^9欧姆之间。这个范围内,既能把静电导走,又不至于造成电击或火花。实际项目中,很多客户只关心“是不是防静电的”,却不知道不同场合要求不一样。比如,电子工业常用10^6~10^9Ω,而火炸药厂可能要求更低,或者更高?得查国标。

几种主流防静电地坪,别选错

市面上常见的有:
  • 防静电环氧地坪:最通用。通过在环氧涂料中添加导电填料(如导电炭黑、石墨、金属粉末等)来实现导电性。表面平整美观,耐磨耐压,适用于电子厂、机房、精密仪器车间。但施工时要注意导电填料的分散均匀度,否则有些点位电阻超标,检测通不过。
  • 防静电聚氨酯地坪:比环氧更柔韧,耐化学品和温度变化,适合需要频繁冲洗和消毒的医药、食品车间。价格高一些。
  • 防静电PVC卷材/片材:预制导电卷材,直接铺装,拼接处用导电胶粘接。施工相对快,维修更换方便。但基层必须很平整,否则会起鼓。而且对湿度敏感,长期浸水可能脱落。
  • 防静电水磨石:在水泥基中掺入导电材料,整体无缝,耐重载,适合大型装配厂房。但表面多孔,需防污处理。

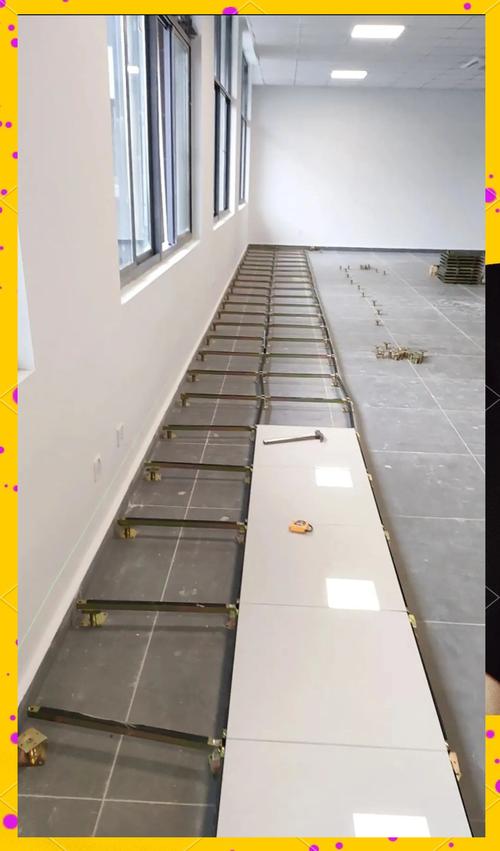

  • 防静电架空地板:用于数据中心,下面走线,上面铺防静电地板。这个其实不算是“地坪”范畴了,但常被问到。
选哪种?一看预算,二看使用环境。曾经有个客户,非要最便宜的防静电环氧,结果用了不到半年,叉车把表面划得不成样子,导电层破坏,电阻超标。我问他当初为啥不听劝,他说“没想到你们的聚氨酯能多用五年”。教训啊。

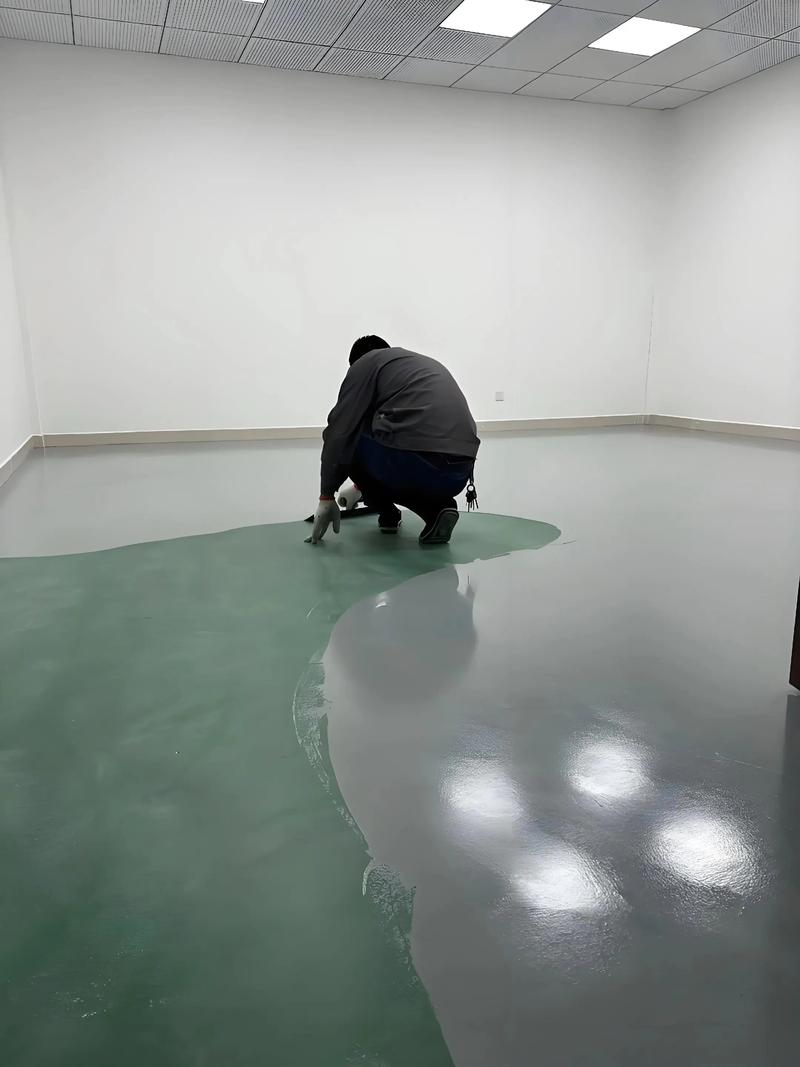

防静电环氧地坪施工刮涂导电层
防静电环氧地坪施工刮涂导电层

施工中的关键节点——血泪教训

施工中的关键节点——血泪教训
施工中的关键节点——血泪教训
基础处理:混凝土地面必须干燥、坚实、无空鼓。含水率高于8%的话,再好的地坪都会起泡脱层。南方梅雨天,除湿机轰隆隆开一礼拜是常事。还有浮灰,要彻底打磨吸尘,否则再贵的底涂也粘不牢。 导电铜箔铺设:这是建立接地网络的关键。尤其环氧和聚氨酯体系,一般要先铺设铜箔网格,间距根据要求,比如5m×5m或更密。铜箔必须与接地端子可靠连接,并且最终接入大地。我们常遇到施工队把铜箔直接贴在墙上,根本没有真正接地!检测的时候用兆欧表一量,电阻无穷大,气炸了。 接地系统:防静电地坪的命脉。最好有独立接地体,接地电阻小于4Ω。如果共用建筑物钢筋做接地,要确保连接可靠,并且电位均衡。有些旧厂房改造,根本没设计防静电接地,硬要做,只能重新打接地极,成本剧增。 分层施工,控制厚度:底涂要浸润好,中涂镘平,面涂才漂亮。导电层的厚度要均匀,否则电阻不稳。面涂别太厚,太厚会影响导电路径。有人觉得刷厚点更耐磨,结果电阻超标下不来,又得磨掉重做。 问:防静电地坪做好后,怎么检测合不合格? 答:一般按标准SJ/T 10694或IEC 61340。用专门的重锤式电阻测试仪,电极放在地坪上,测量点对点电阻和系统电阻(测到接地极)。要求系统电阻在1×10^6~1×10^9Ω。每200平方米至少测一个点,有多个工位的要加密。注意测试前要彻底清洁表面,且必须在温湿度平衡状态下进行。有些施工方刚做完就测,电阻偏低,等过几天完全固化,电阻可能升回来。我们要求是养护7天后测,并且每季度复测一次,毕竟电阻会随着使用而变化。 问:防静电地坪能用多久?日常怎么保养? 答:寿命取决于使用强度和维护。环氧或聚氨酯类,正常环境用8-10年没问题,如果叉车频繁碾压,可能5年就得重涂面层。日常维护:用湿润的拖把或洗地机清洁,别用腐蚀性溶剂。定期打防静电蜡可以保护面层,但要确保蜡本身是防静电的,否则反而妨碍电荷泄放。每年至少检测一次电阻,发现异常及时修。如果是PVC卷材,发现翘边要及时粘接,否则越破越大。

别迷信“供应商承诺”

市场上做防静电地坪的厂家一大堆,都说自己材料导电性永久,十年如一日。其实导电填料会随着时间氧化或流失,电阻会慢慢升高。特别是石墨体系,早期导电性好,但石墨容易被磨掉,导致表面电阻升高。好的配方会添加抗氧剂和稳定的导电聚合物。选供应商时,别光看宣传册,去实地考察他们3年前做过的项目,拿仪器实测一下电阻值,比什么保证都强。 还有,价格陷阱。每平米报价50块和150块,差的不是一星半点。低价很可能偷工减料:用普通环氧掺点石墨粉冒充防静电环氧,铜箔铺得稀稀拉拉,底涂一遍过……最后验收通不过,扯皮停工,损失更大。便宜没好货,这句话在地坪行业尤其准。
工程师用兆欧表检测防静电地坪电阻
工程师用兆欧表检测防静电地坪电阻
记得有一回,一个老客户的厂长打电话给我,急吼吼地说新车间地坪验收没通过,甲方第三方检测出电阻过高。我过去一看,好家伙,那位施工老板还振振有词:“我材料绝对是好的,是你们湿度太高!” 我拿出温湿度计,现场湿度58%,完全在合理范围。再拿刀片刮开面层,发现铜箔接头根本没焊,就搭在一起,早就氧化了。厂长当场就要骂人。后来整改,全部切开重铺铜箔,焊接,用导电胶封固,再测,完美通过。所以啊,施工过程监督太重要了。

未来趋势与思考

未来趋势与思考
未来趋势与思考
现在一些高端电子厂房开始用永久防静电地坪系统,比如环氧砂浆中加入导电纤维,或者使用整体导电的聚合物混凝土。这些技术让导电性更均匀、更耐久,当然价格也更高。还有智能地坪,埋入传感器监测静电水平和接地状态,数据上传云端。听起来科幻,但在半导体工厂,确实在推。不过对于大多数工厂,踏踏实实做好常规防静电地坪,规范接地,定期检测,已经能避免99%的问题。 最后说一点,防静电地坪不是一个孤立的存在,它是整个静电防护体系的一部分。人员服装、腕带、周转箱、温湿度控制,缺一不可。我曾经见过一个无尘车间,防静电地坪做得极好,可员工穿着自己的羊毛衫在里面跑,结果产品照样被静电打坏。所以,系统工程思维很重要。 写了这么多,其实就几个字:选对材料,盯死施工,常测电阻。 老周现在退休了,他那句话我一直记得:“静电能让你破产,也能让你重视。” 真没错。
