上个月在浙江一家汽车电子厂，现场总线突然瘫了——对，就是那种所有节点集体沉默的惨状。老板急得跳脚，一帮工程师围着设备箱，万用表、示波器轮番上阵。最后怎么着？居然只是一颗终端电阻虚焊。就这，折腾了整整七个小时。你问为啥这么难找？因为大家对CAN总线的理解，往往停留在“能用就行”。可一旦出问题，眼皮底下的原理，反而最容易被忽略。
所以，今天咱们不扯虚的，就聊聊CAN总线那些既基础又让人摔跟头的细节。尤其是物理层的坑，简直防不胜防。不过话说回来，如果连帧结构都理不清，排查故障时真就只能靠运气了。
CAN总线的倔强：为什么两根线能干掉一堆传感器线束？
第一次见CAN总线的工程师，很多都会惊一下——就那么双绞线，挂上百个节点，居然还能实时传数据？说实话，我当年刚入行时也怀疑过。后来啃着BOSCH的原始协议文档，才慢慢品出味道。它那个非破坏性逐位仲裁机制，才叫真巧妙。显性电平（0）覆盖隐性电平（1），听起来像废话，但所有优先级调度，都靠这个实现的。打个不恰当的比方，就像一群人同时喊话，嗓门大的自然压过细声细气的，而且还不影响其他人继续听。

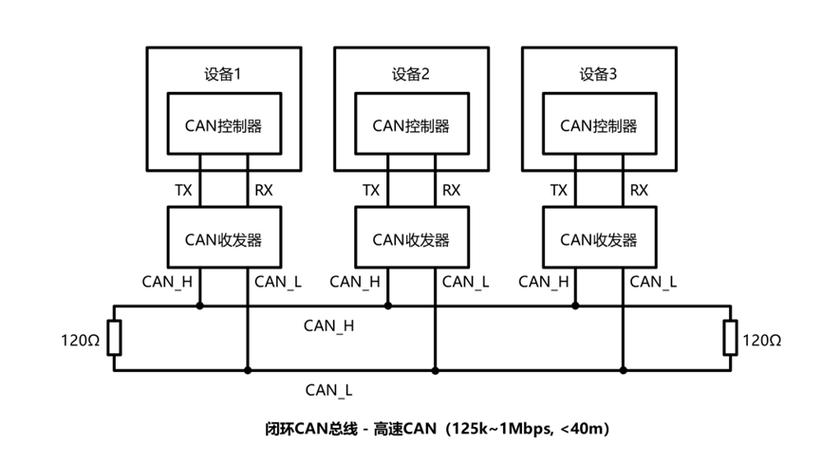

再说物理层，很多人以为差分信号就是简单的相反电平——错。CAN_H和CAN_L的电压不是对称的，隐性状态两者都被偏置在2.5V左右，显性时CAN_H拉到3.5V、CAN_L拉到1.5V，差动电压才造出2V的压差。这种设计天生抗共模干扰，不然工厂里几十千瓦的变频器一启动，总线早该崩溃了。✅ 实际布线时，双绞的节距、终端电阻的位置，每个细节都在较劲。比如终端电阻的标准值是120Ω，可为什么是120？不是随便选的，是为了匹配线缆的特性阻抗——通常汽车双绞线就是120Ω左右，反射信号的能量到这儿刚好被吸收掉。如果阻值偏了，波形过冲、振铃，重则直接丢帧。
⚠️ 这里有个常见的吐血经验：有些现场用普通万用表量终端电阻，在线量出来60Ω，很标准对吧？错！因为两端各120Ω并联，断电测量确实是60Ω，但只要有一个节点内部保护二极管漏电，或者中继器反向偏置，这个值根本不准。正确做法是断开所有节点，单独测线端电阻，或者用TDR时域反射仪看整个链路的阻抗突变点。不这么搞，等着被莫名其妙的偶发错误帧折磨吧。
帧结构不复杂，但忽略这个位可能让你丢掉数据

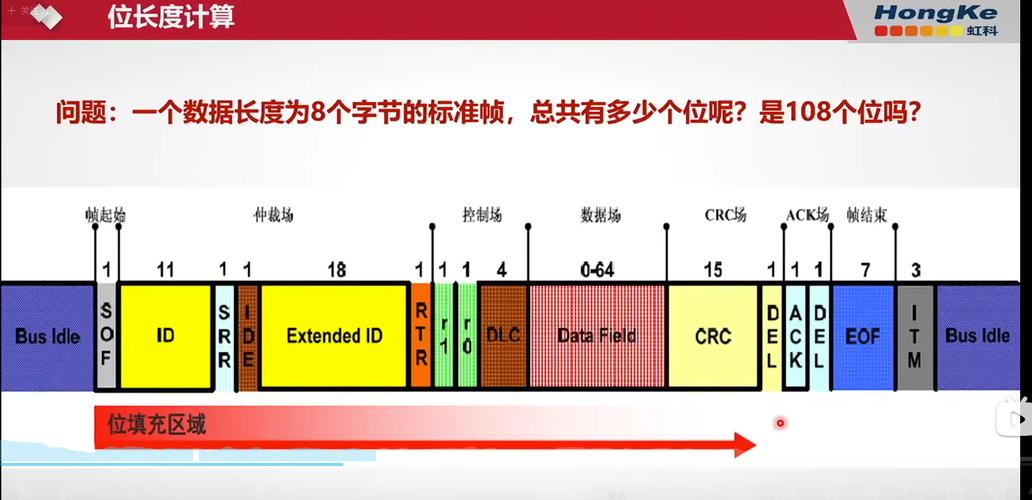

标准数据帧里，IDE位、RTR位这些教科书上都写烂了，我不想照本宣科。但有一个坑，八成新人都犯过——DLC（数据长度码）。它只有4位，表明发送数据字节数，0到8。看似简单，可如果接收节点的接收屏蔽码没配置对，或者软件里假设DLC永远正确……哼。我亲眼见过一台涂装机器人，因为某传感器固件bug，DLC错误地填成了15（二进制1111），结果接收方根据DLC去读后续数据，直接跑到帧结尾外面去了，引发一堆错误帧，最后总线错误计数器溢出，节点自己关了控制器。🔧 查了整整两天，才发现是传感器出厂时批量烧录的配置文件错了一位。你说冤不冤？
还有CRC校验，这东西硬件自动完成，大部分人不用操心。但CRC错误计数器的值，其实是诊断网络健康的金矿。比如突然某个节点CRC错误激增，同时总线电压波动，那大概率是电磁兼容性问题。如果只是偶发一两个，可能是连接器氧化导致瞬断。所以，定期用诊断工具读各节点的错误计数器，比出了事再抓瞎强得多。
现场排故实录：那些让老师傅沉默的QA
问：为什么接上CAN分析仪后，总线居然正常了，拔掉就又抽风？
答：这事儿搁谁身上都像灵异事件。其实是分析仪内部有终端电阻补偿电路，或者它本身的输入阻抗改变了总线偏置。我曾遇到一个案例，某设备内部5V电源纹波太大，通过收发器耦合到总线，导致隐性电平偏移。分析仪一接，分压又把它拉回阈值内。💡 解决办法：别只盯着总线，量一下每个节点收发器的VCC和VIO，纹波超过50mV就得加磁珠或LDO了。这教训值好几万。
问：明明总线负载率不高，为什么偶尔有长延迟？
答：负载率是按时间算的平均值，但CAN是非抢占式调度，如果一个低优先级节点正在发多帧报文，它可能会阻塞高优先级帧直到打完。比如一个节点傻乎乎地连续发8帧分段消息，中间没有间隔，那后面的紧急帧就只能干等。所以，应用层协议设计时，切忌让非关键节点长时间占用总线。像J1939、CANopen这些上层协议，会对报文密集度做限制，自己定协议时也得心里有数。不然突然的延迟足以让闭环控制系统抖得找不到北。
再讲个段子：我一哥们儿遇到过CAN收发器进入“只读”模式——能收不能发，示波器看引脚有波形，可就是送不上总线。最后发现是软件不小心把控制寄存器的某个位锁了，硬件上收发器的STB（待机）引脚被外部上拉进了静默模式。静默模式！这玩意儿在设计文档里就一句话，可现场愣是怀疑了电源、怀疑了晶振、怀疑了线路，唯独没想过去测STB的电压。有些功能，看似不起眼，关键时刻就是拦路虎。❗
CAN FD与未来：快，但别掉进兼容性的井
现在CAN FD越来越普及，数据段速率能飙到8Mbps，单帧最多64字节。听着爽，但很多老设备只认经典CAN，一收FD帧就报CRC错误，因为FD的CRC算法换了。更坑的是，有些收发器虽标称支持FD，但只在特定模式下有效，上电默认还是经典模式，必须软件主动切换。如果上层的协议栈没配置好，或者驱动版本不对，就会出现“时灵时不灵”的诡异现象，这种故障复现难度极高，因为跟温度、电压都可能有关联。
所以，升级CAN FD时，一定要在实验室做全工况的兼容性测试，特别是故障注入——比如故意发错CRC、破坏ACK位、模拟短路，看各节点的错误处理行为是否一致。别信数据手册上的“向下兼容”四个字，自己测过才算数。
收尾多说一句
搞了这么多年现场，最大的体会是：CAN总线这玩意儿，说简单也简单，就两根线；说复杂，它背后是一整套精心设计的鲁棒性哲学。别等机器停了你才去翻协议。没事拿个CAN卡，听听自己产线上的总线在“聊”什么，说不定能提前嗅到危险的味道。真的，比事后写报告有意思多了。
——这些血泪换来的经验，希望你用不上，但万一用上了，别忘了我今天絮叨的这些。
